一种新型呼吸内科用吸痰装置的制作方法

本实用新型涉及医疗器械技术领域，尤其涉及一种呼吸内科用吸痰装置。

背景技术：

呼吸内科有的患者由于痰液太多，如不及时将痰液吸出，患者出现呼吸困难，威胁着患者的生命安全，手动的吸痰器动力不足，使得吸痰困难，而且在操作过程中经常会出现胶管将呼吸道内壁插伤的现象，由于呼吸道内壁的损伤引起发炎现象，使患者的呼吸更加困难、痰液更不易排出体外。有时痰液过于粘稠吸不出来，需要将吸痰管拔出后向病人咽喉处注入生理盐水或碳酸氢钠溶液来稀释痰液，再将吸痰管插入吸痰，这样增加了吸痰管向人体内插伸的次数，增加了病人的痛苦。现有的吸痰器的吸痰管插入到吸痰位置后，吸痰管会左右摆动，位置不稳，这样会使得吸痰困难甚至损伤呼吸道内壁，并且吸痰管上的吸痰孔容易吸附住病人的呼吸道内壁，在吸痰时，容易对呼吸道内壁造成损伤。

因此，有必要对现有的吸痰器进行改进，提供一种方便操作，吸痰效率高，能有效防止吸痰管对呼吸道内壁损伤的呼吸内科用吸痰器。

技术实现要素：

本实用新型提供了一种呼吸内科用吸痰装置，结构简单，使用方便，设有可调压吸痰装置，能提供合适的吸力，有效的吸取痰液；可稀释粘稠痰液，方便吸取，可在吸痰过程中供氧，防止窒息，设有微视镜，可准确定位痰液部位，提高了吸痰效率，减轻了医务人员的工作难度。

为解决上述技术问题，本申请实施例提供了一种呼吸内科用吸痰装置，包括吸痰头、排管箱、吸痰装置、稀释装置和供氧装置，所述的吸痰头通过供液吸痰管与所述的排管箱相连接，所述的排管箱设有三个接口，所述的接口分别与吸痰装置、稀释装置和供氧装置相连接，所述的吸痰装置用于吸收人体呼吸道内痰液，所述的稀释装置用于稀释过于粘稠的痰液并为吸痰装置提供准备，所述的供氧装置为吸痰过程中和过程后提供氧气防止呼吸困难和窒息。

作为本方案的优选实施例，所述的吸痰装置包括三向分支导通管、负压装置和痰液收集瓶，所述的三相分支导通管左侧通过排管箱与供液吸痰管相连接，右侧通过吸气导管与负压装置相连接，下侧通过痰液引流管与痰液收集瓶相连接。

作为本方案的优选实施例，所述的吸气导管内设有通气隔膜，所述的痰液引流管内设有单向阀，所述的痰液收集瓶的瓶塞上设有通气管。

作为本方案的优选实施例，所述的稀释装置包括稀释瓶、供液泵和稀释管，所述的稀释瓶下端连接有供液泵，所述的供液泵下端设有稀释管，所述的稀释管通过排管箱与供液吸痰管相连接。

作为本方案的优选实施例，所述的供氧装置包括氧气瓶、供氧泵和供氧管，所述的氧气瓶下端连接有供氧泵，所述的供氧泵下端设有供氧管，所述的供氧管通过排管箱与氧气管相连接，所述的氧气管与供液吸痰管为并列固定连接。

作为本方案的优选实施例，所述的供液吸痰管和氧气管的表面包设有活动环，所述的活动环外部设有牙垫，所述的活动环前端设有保护罩，所述的供液吸痰管表面设有刻度尺。

作为本方案的优选实施例，所述的负压装置表面设有调整吸收压力的调压旋钮，所述的供液泵设有调整供液速度的供液调速旋钮，所述的供氧泵设有调整供氧速度的供氧调速旋钮。

作为本方案的优选实施例，所述的吸痰头包括软毛头和吸痰管，所述的软毛头和吸痰管表面都设有供液吸痰孔，所述的软毛头的表面设有多条均匀分布的软毛，所述的吸痰管表面设有多条均匀分布的柔性吸盘，所述的氧气管表面设有多个氧气孔。

作为本方案的优选实施例，所述的软毛头与吸痰管之间设有微视镜，所述的微视镜与外部的显示面板相连接。

本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：

结构简单，使用方便，设有可调压吸痰装置，能提供合适的吸力，有效的吸取痰液；可稀释粘稠痰液，方便吸取，可在吸痰过程中供氧，防止窒息，设有微视镜，可准确定位痰液部位，提高了吸痰效率，减轻了医务人员的工作难度。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本申请实施的结构示意图；

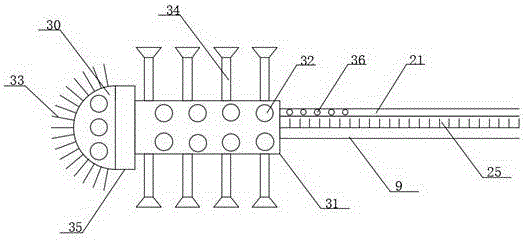

图2是本申请实施吸痰头的结构示意图；

图1-图2中，1、吸痰头，2、排管箱，3、吸痰装置，4、稀释装置，5、供氧装置，6、三相分支导通管，7、负压装置，8、痰液收集瓶，9、供液吸痰管，10、吸气导管，11、痰液引流管，12、通气管，13、通气隔膜，14、单向阀，15、稀释瓶，16、供液泵，17、稀释管，18、氧气瓶，19、供氧泵，20、供氧管，21、氧气管，22、活动环，23、牙垫，24、保护罩，25、刻度尺，26、调压旋钮，27、供液速度旋钮，28、供氧速度旋钮，29、显示面板，30、软毛头，31、吸痰管，32、供氧吸痰孔，33、软毛，34、柔性吸盘，35、微视镜，36、氧气孔。

具体实施方式

本实用新型提供了一种呼吸内科用吸痰装置，结构简单，使用方便，设有可调压吸痰装置，能提供合适的吸力，有效的吸取痰液；可稀释粘稠痰液，方便吸取，可在吸痰过程中供氧，防止窒息，设有微视镜，可准确定位痰液部位，提高了吸痰效率，减轻了医务人员的工作难度。

为了更好的理解上述技术方案，下面将结合说明书附图以及具体的实施方式对上述技术方案进行详细的说明。

如图1-图2所示，一种呼吸内科用吸痰装置，包括吸痰头1、排管箱2、吸痰装置3、稀释装置4和供氧装置5，所述的吸痰头1通过供液吸痰管9与所述的排管箱2相连接，所述的排管箱2设有三个接口，所述的接口分别与吸痰装置3、稀释装置4和供氧装置5相连接，所述的吸痰装置3用于吸收人体呼吸道内痰液，所述的稀释装置4用于稀释过于粘稠的痰液并为吸痰装置提供准备，所述的供氧装置5为吸痰过程中和过程后提供氧气防止呼吸困难和窒息。

其中，在实际应用中，所述的吸痰装置3包括三向分支导通管6、负压装置7和痰液收集瓶8，所述的三相分支导通管6左侧通过排管箱2与供液吸痰管9相连接，右侧通过吸气导管10与负压装置7相连接，下侧通过痰液引流管11与痰液收集瓶8相连接。

其中，在实际应用中，所述的吸气导管10内设有通气隔膜13，所述的痰液引流管11内设有单向阀14，所述的痰液收集瓶8的瓶塞上设有通气管12。

其中，在实际应用中，所述的稀释装置4包括稀释瓶15、供液泵16和稀释管17，所述的稀释瓶15下端连接有供液泵16，所述的供液泵16下端设有稀释管17，所述的稀释管17通过排管箱2与供液吸痰管9相连接。

其中，在实际应用中，所述的供氧装置5包括氧气瓶18、供氧泵19和供氧管20，所述的氧气瓶18下端连接有供氧泵19，所述的供氧泵19下端设有供氧管20，所述的供氧管20通过排管箱2与氧气管21相连接，所述的氧气管21与供液吸痰管9为并列固定连接。

其中，在实际应用中，所述的供液吸痰管9和氧气管21的表面包设有活动环22，所述的活动环22外部设有牙垫23，所述的活动环22前端设有保护罩24，所述的供液吸痰管9表面设有刻度尺25。

其中，在实际应用中，所述的负压装置7表面设有调整吸收压力的调压旋钮26，所述的供液泵16设有调整供液速度的供液调速旋钮27，所述的供氧泵19设有调整供氧速度的供氧调速旋钮28。

其中，在实际应用中，所述的吸痰头1包括软毛头30和吸痰管31，所述的软毛头30和吸痰管31表面都设有供液吸痰孔32，所述的软毛头30的表面设有多条均匀分布的软毛33，所述的吸痰管31表面设有多条均匀分布的柔性吸盘34，所述的氧气管21表面设有多个氧气孔36。

其中，在实际应用中，所述的软毛头30与吸痰管31之间设有微视镜35，所述的微视镜35与外部的显示面板29相连接。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非用以限定本实用新型，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
