多功能电动液压手术台的制作方法

本实用新型涉及手术设备技术领域，尤其是涉及一种多功能电动液压手术台。

背景技术：

手术台作为基础医疗器械产品，在骨科、矫形科以及外科手术中占有非常重要的地位，在临床应用中，手术台主要用于支撑患者身体、调整手术体位，使医护人员在方便、舒适的条件下顺利完成各类手术。而当前国内外手术台多采用机械式电动方式，完全通过机械结构调节体位，操作复杂，展收不便，在输出同等功率的条件下体积较大和重量较重，布局安装复杂，传递运动不平稳，不易于实现快速启动、制动和频繁的换向，不能够实现大范围的无级变速，操作控制较复杂，且费时费力。鉴于以上原因，设计一种多功能电动液压手术台是很有必要的。

技术实现要素：

本实用新型的目的是提供一种多功能电动液压手术台，能够使手术台的体积和重量减少，增加了布局安装的灵活性，可以组成一些复杂系统，同时传递运动均匀平稳，易于实现快速启动、制动和频繁的换向，还可以在运行中实现大范围的无级变速且操作控制方便省力，还可实现过载保护。

为实现上述目的，本实用新型提供了一种多功能电动液压手术台，包括底座、立柱、床体和主控制器，还包括液压传动系统和设置在所述立柱侧面的备用控制器，所述液压传动系统设置在所述立柱的内部；

所述床体底部设置有防尘罩；

所述主控制器悬挂在所述床体上，所述底座侧面设置有控制面板，所述主控制器与所述控制面板相连接。

优选地，所述床体包括头板、背板、座板、腿板、用于改变角度的头板气弹簧和腿板气弹簧，所述头板与所述背板和所述腿板与所述座板均通过销轴连接，所述头板气弹簧和所述腿板气弹簧插接在相应的插接块上。

优选地，所述液压传动

系统包括背板电动缸、平移电动缸、电磁阀、电动油泵、油箱和电路板，所述背板电动缸和所述平移电动缸均设置在所述座板的底部，所述电磁阀、所述电动油泵和所述油箱两两相互连接，所述电磁阀设置在所述油箱的侧面。

优选地，所述头板和所述腿板四周均为弧形结构。

优选地，所述底座底部的后侧设置有刹车垫脚，所述底座底部的前侧设置有脚轮和后侧设置有万向轮。

优选地，所述防尘罩为折叠伸缩的梯形结构。

优选地，所述控制面板包括电源线插孔、电源开关和主控制器插孔。

因此，本实用新型采用上述结构的多功能电动液压手术台，能够使手术台的体积和重量减少，增加了布局安装的灵活性，可以组成一些复杂系统，同时传递运动均匀平稳，易于实现快速启动、制动和频繁的换向，还可以在运行中实现大范围的无级变速且操作控制方便省力，还可实现过载保护。

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

附图说明

图1为本实用新型一种多功能电动液压手术台实施例的结构示意图；

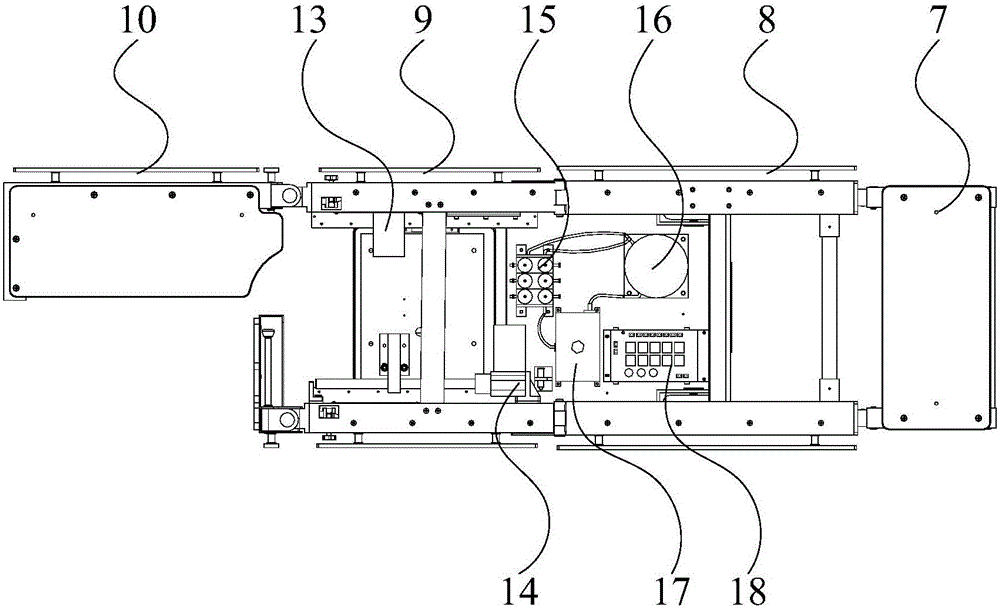

图2为本实用新型一种多功能电动液压手术台实施例的俯视图；

图3为本实用新型一种多功能电动液压手术台实施例的侧视图。

具体实施方式

实施例

图1为本实用新型一种多功能电动液压手术台实施例的结构示意图；图2为本实用新型一种多功能电动液压手术台实施例的俯视图；图3为本实用新型一种多功能电动液压手术台实施例的侧视图。如图所示，本实用新型提供了一种多功能电动液压手术台，包括底座1、立柱2、床体和主控制器3，还包括液压传动系统和设置在立柱2侧面的备用控制器4，所述液压传动系统设置在立柱2的内部；所述床体底部设置有防尘罩5；主控制器3悬挂在所述床体上，底座1侧面设置有控制面板6，主控制器3与控制面板6相连接，本实用新型在立柱的内部设置有液压传动系统，液压传动系统在输出同等功率的条件下体积和重量可减小很多，布局安装有很大的灵活性，能构成用其它方法难以组成的复杂系统，传递运动均匀平稳，易于实现快速启动、制动和频繁的换向，可以在运行中实现大范围的无级变速，同时操作控制方便、省力，易于实现自动控制和过载保护；在床体底部增加备用控制器，免去了主控制器失效或丢失导致的手术台无法使用的风险；床体底部设置有防尘罩的目的是在日常清理消毒时避免了液体进入床体，很好的起到了防尘、防水的作用。

所述床体包括头板7、背板8、座板9、腿板10、用于改变角度的头板气弹簧11和腿板气弹簧12，头板7与背板8和腿板10与座板9均通过销轴连接，头板气弹簧11和腿板气弹簧12插接在相应的插接块上，设置头板气弹簧和腿板气弹簧的目的是可以使手术台改变任意角度，而且头板和腿板还可拆卸。

所述液压传动系统包括背板电动缸13、平移电动缸14、电磁阀15、电动油泵16、油箱17和电路板18，背板电动缸13和平移电动缸14均设置在座板9的底部，电磁阀15、电动油泵16和油箱17两两相互连接，电磁阀15设置在油箱17的侧面。

头板7和腿板10四周均为弧形结构，可以避免磕碰时间的发生，保证了操作人员的安全。

底座1底部的后侧设置有刹车垫脚18，底座1底部的前侧设置有脚轮19和后侧设置有万向轮，可以方便手术床移动，在手术床移动时，万向轮可起到转向的目的，使手术台转向灵活。

防尘罩5为折叠伸缩的梯形结构，设置为折叠可伸缩梯形结构可以很好的起到防水的作用。

控制面板6包括电源线插孔20、电源开关21和主控制器插孔22。

因此，本实用新型采用上述结构的多功能电动液压手术台，能够使手术台的体积和重量减少，增加了布局安装的灵活性，可以组成一些复杂系统，同时传递运动均匀平稳，易于实现快速启动、制动和频繁的换向，还可以在运行中实现大范围的无级变速且操作控制方便省力，还可实现过载保护。
