一种两用分离式医用鼻氧管的制作方法

本实用新型涉及医院辅助装置，具体地说，涉及一种两用分离式医用鼻氧管。

背景技术：

本产品采用软聚氯乙烯和硅橡胶为原料制成，鼻氧管按型式结构不同分为双鼻式、头环式(大中小)、耳环式(大中小)、单鼻式、小儿式、婴儿式，由喇叭口、鼻塞、头环、三通、调节扣、鼻导管、连接导管、两通组成，婴儿式的连接导管和鼻导管可连接使用或选配使用；吸氧是临床医学中最常用的治疗方法之一，通常的鼻氧管都是直接跟氧气瓶相连接，分量无法调节，对患者会造成一定的晕氧效果。

技术实现要素：

为了克服上述技术问题，本实用新型提供了一种两用分离式医用鼻氧管。

为了实现上述目的，本实用新型所述一种两用分离式医用鼻氧管，其包括主体输氧管组件、与主体输氧管组件贯通的单管吸氧管组件、与主体输氧管组件相贯通的双管吸氧管组件；所述主体输氧管组件包括输氧管、与输氧管相贯通的调节器、与调节器相贯通的出氧管、与出氧管相贯通的出氧管接头；所述单管吸氧管组件包括与出氧管接头连接的进氧单管接头、与进氧单管接头相贯通的单管吸氧管、与单管吸氧管相贯通的单管鼻氧管接入件，所述单管吸氧管上插接有保护管件；所述双管吸氧管组件包括与出氧管接头连接的进氧双管接头、与进氧双管接头相贯通第一双管吸氧管和第二双管吸氧管、双管鼻氧管接入件；所述第一双管吸氧管与双管鼻氧管接入件的左进口相贯通，所述第二双管吸氧管与双管鼻氧管接入件的右进口相贯通；所述第一双管吸氧管和第二双管吸氧管配合处设置有锁紧套。

本实用新型所述一种两用分离式医用鼻氧管，所述输氧管进口端设置有进管接口，所述进管接口上设置有调整卡扣件。

本实用新型所述一种两用分离式医用鼻氧管，结构紧凑，使用方便，而且分离式组合使用，其单管吸氧管组件适合伤势比较轻的患者进行输氧，而双管吸氧管组件针对重伤患者进行输氧，提高了其实用性，分离式放置。

附图说明

图1为本本实用新型所述一种两用分离式医用鼻氧管的实施例1组合结构示意图

图2为本本实用新型所述一种两用分离式医用鼻氧管的实施例2组合结构示意图。

具体实施方式

下面参考附图来说明本实用新型的实施例。在本实用新型的一个附图或一种实施方式中描述的元素和特征可以与一个或更多个其他附图或实施方式中示出的元素和特征相结合。应当注意，为了清楚的目的，附图和说明中省略了与本实用新型无关的、本领域普通技术人员已知的部件或处理的表示和描述。

下面结合附图对本实用新型做进一步描述。

实施例1

如图1所示，本实用新型所述一种两用分离式医用鼻氧管，其包括主体输氧管组件1、与主体输氧管组件1贯通的单管吸氧管组件2、与主体输氧管组件1相贯通的双管吸氧管组件3；所述主体输氧管组件1包括输氧管13、与输氧管13相贯通的调节器14、与调节器14相贯通的出氧管15、与出氧管15相贯通的出氧管接头16；所述单管吸氧管组件2包括与出氧管接头16连接的进氧单管接头21、与进氧单管接头21相贯通的单管吸氧管22、与单管吸氧22管相贯通的单管鼻氧管接入件24，所述单管吸氧管22上插接有保护管件23；所述输氧管13进口端设置有进管接口12，所述进管接口12上设置有调整卡扣件11。

实施例2

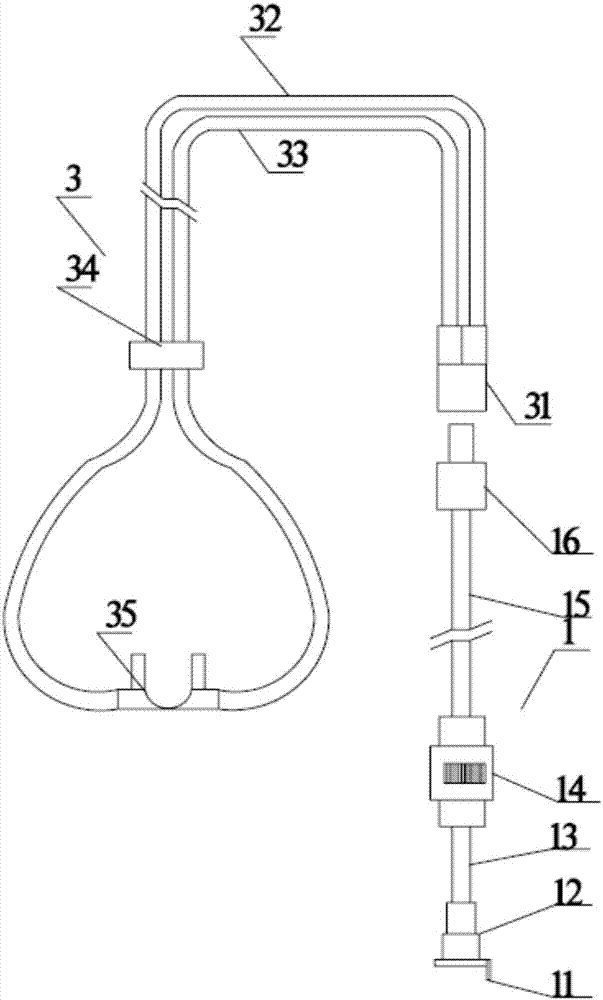

如图2所示，本实用新型所述一种两用分离式医用鼻氧管，其包括主体输氧管组件1、与主体输氧管组件1贯通的单管吸氧管组件2、与主体输氧管组件1相贯通的双管吸氧管组件3；所述主体输氧管组件1包括输氧管13、与输氧管13相贯通的调节器14、与调节器14相贯通的出氧管15、与出氧管15相贯通的出氧管接头16；所述双管吸氧管组件3包括与出氧管接头16连接的进氧双管接头31、与进氧双管接头31相贯通第一双管吸氧管32和第二双管吸氧管33、双管鼻氧管接入件35；所述第一双管吸氧管32与双管鼻氧管接入件35的左进口相贯通，所述第二双管吸氧管33与双管鼻氧管接入件35的右进口相贯通；所述第一双管吸氧管32和第二双管吸氧管33配合处设置有锁紧套34；所述输氧管13进口端设置有进管接口12，所述进管接口12上设置有调整卡扣件11；所述输氧管13进口端设置有进管接口12，所述进管接口12上设置有调整卡扣件11。

本实用新型所述一种两用分离式医用鼻氧管，结构紧凑，使用方便，而且分离式组合使用，其单管吸氧管组件适合伤势比较轻的患者进行输氧，而双管吸氧管组件针对重伤患者进行输氧，提高了其实用性，分离式放置。

虽然已经详细说明了本实用新型及其优点，但是应当理解在不超出由所附的权利要求所限定的本实用新型的精神和范围的情况下可以进行各种改变、替代和变换。而且，本申请的范围不仅限于说明书所描述的过程、设备、手段、方法和步骤的具体实施例。本领域内的普通技术人员从本实用新型的公开内容将容易理解，根据本实用新型可以使用执行与在此所述的相应实施例基本相同的功能或者获得与其基本相同的结果的、现有和将来要被开发的过程、设备、手段、方法或者步骤。因此，所附的权利要求旨在在它们的范围内包括这样的过程、设备、手段、方法或者步骤。
