按摩器的制作方法

本实用新型涉及人体按摩技术领域，尤其是涉及一种按摩器。

背景技术：

按摩是以中医的脏腑、经络学说为理论基础，结合西医的解剖和病理诊断，用手法作用于人体体表的特定部位以调节机体生理、病理状况，以达到理疗目的的一种物理治疗方法。按摩治疗的范围很广，在伤科、内科、妇科、儿科、五官科以及保健美容方面都可以适用。特别是针对儿科领域，治疗范围包括感冒、发烧、咳嗽、厌食、呕吐、腹泻、夜啼、儿童弱视、儿童多动症、儿童自闭症、儿童抽动症等。尤其是对于不便吃药的孩子，按摩可增强小儿体质，起到预防保健作用。

目前，现有技术中的按摩器包括按摩轮、按摩轴以及手柄。按摩轴固定在手柄上，按摩轮套设在按摩轴上。按摩轮为圆柱状，其表面设置有按摩凸起。在使用时，使用者手握手柄，将按摩轮在被按摩者的皮肤表面来回滚动，从而达到按摩推拿的效果。

但是，现有技术中的按摩器，在使用时，使用者不方便掌握按摩的力道，从而时常会导致被按摩者受力过重，不方便使用。

技术实现要素：

本实用新型的目的在于提供一种按摩器，以解决现有技术中存在的按摩器按摩力道过重的技术问题。

本实用新型提供的按摩器，包括外壳、按摩部以及第一弹性元件；外壳内部中空；外壳上设置有第一开口；按摩部和第一弹性元件均设置在外壳内；按摩部的部分通过第一开口裸露在外壳外；按摩部与第一弹性元件连接；第一弹性元件用于缓冲按摩部作用于人体上的力。

进一步地，按摩部上设置有通孔；按摩部内设置有按摩介质。

进一步地，按摩器还包括支架和滑动结构；支架固定在外壳内；按摩部通过滑动结构与支架滑动连接；第一弹性元件的一端与按摩部连接，另一端与支架连接。

进一步地，滑动结构包括限位孔、滑动杆和以及设置在滑动杆上的限位凸起；按摩部上设置有限位孔；滑动杆的一端与支架连接；凸起设置在限位孔内；限位孔用于限制按摩部相对支架滑动的距离。

进一步地，按摩部包括按摩件和连接件；连接件为一端开口的中空壳体；按摩件与连接件的封闭端连接；按摩件的部分通过第一开口裸露在外壳外；连接件的侧壁上设置有限位孔；滑动杆设置在连接件内；第一弹性元件的一端与连接件的内底壁连接，另一端与支架连接。

进一步地，按摩器还包括支架、摆动体和两个第二弹性元件；支架、摆动体与两个第二弹性元件均设置在外壳内；第一弹性元件的一端与按摩部连接，另一端与支架连接；两个第二弹性元件对称设置在支架的两侧；每个第二弹性元件均分别与外壳的内壁和支架连接，以将支架固定在外壳内；摆动体与支架远离按摩部的一侧连接，以使摆动体带动支架在两个第二弹性元件之间运动。

进一步地，外壳的内壁上设置有限位结构；限位结构用于限制摆动体的摆动幅度。

进一步地，限位结构包括限位槽；摆动体包括摆动杆；摆动杆与支架连接，摆动杆的一端设置在限位槽内。

进一步地，按摩器还包括微型振动电机、控制器和电池；外壳包括环形按摩体和内部中空的后壳体；后壳体上设置有第二开口；环形按摩体的外环与第二开口的内壁连接；环形按摩体内部中空；微型振动电机、控制器与电池均设置在环形按摩体内；微型振动电机和电池均与控制器电连接；控制器用于控制微型振动电机的启动和关闭；第一弹性元件设置在后壳体内。

进一步地，按摩器还包括无线充电接收模块；无线充电接收模块设置在环形按摩体内，且无线充电接收模块与电池电连接；无线充电模块用于接收外部发射器发出的电能，并将该电能给所述电池充电。

本实用新型提供的按摩器，使用者将裸露在外壳外部的按摩部接触人体皮肤，然后按压，第一弹性元件对压力进行缓冲。

本实用新型提供的按摩器，在使用的过程中，使用者将裸露在外壳外部的按摩部接触人体皮肤，然后按压，第一弹性元件对压力进行缓冲，所以按摩力道不会过重。尤其是针对儿童进行按摩时，由于儿童皮肤脆弱，通过缓冲作用，可以对儿童起到更好的按摩效果。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例提供的按摩器的结构示意图；

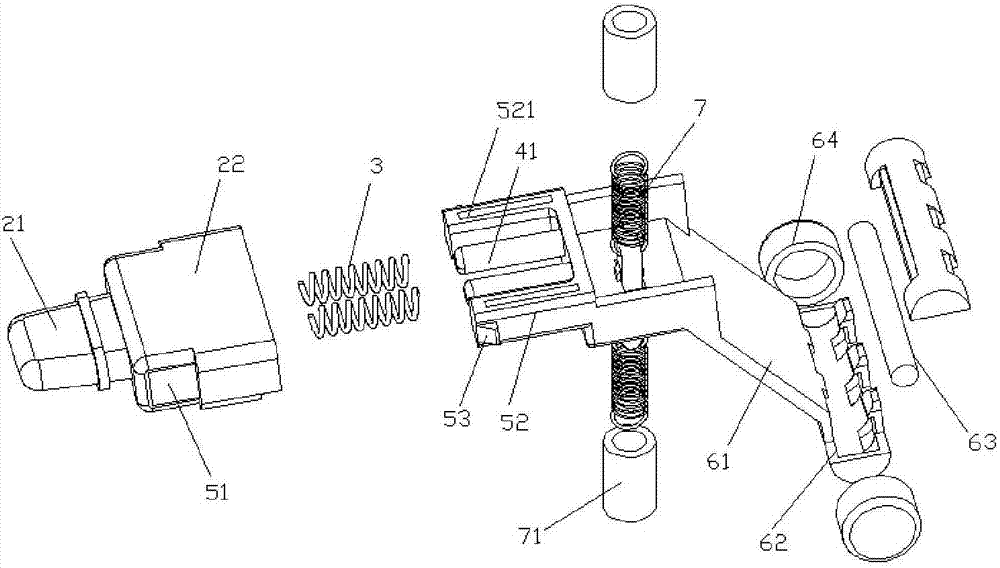

图2为本实用新型实施例提供的按摩器的爆炸图；

图3为本实用新型另一实施例提供的按摩器的结构示意图。

附图标记：

1-外壳； 2-按摩部； 3-第一弹性元件；

4-支架； 5-第一限位结构； 6-摆动体；

7-第二弹性元件； 8-第二限位结构； 9-环形按摩体；

11-左外壳； 12-右外壳； 13-头部外壳；

21-按摩件； 22-连接件； 41-固定杆；

51-限位孔； 52-限位杆； 53-限位凸起；

521-条形凹槽； 61-摆动杆； 62-固定筒；

63-金属棒； 64-保护筒； 71-护筒；

81-限位槽。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

图1为本实用新型实施例提供的按摩器的结构示意图，如图1所示，本实施例提供的按摩器，包括：外壳1、按摩部2以及第一弹性元件3；外壳1内部中空；外壳1上设置有第一开口；按摩部2和第一弹性元件3均设置在外壳1内；按摩部2的部分通过第一开口裸露在外壳1外；按摩部2与第一弹性元件3连接；第一弹性元件3用于缓冲按摩部2作用于人体上的力。

图3为本实用新型另一实施例提供的按摩器的结构示意图，如图3所示，其中，外壳1共分为左外壳11、右外壳12以及头部外壳13，三者可拆卸连接，使用者可通过拆卸头部外壳13进行内部零件的更换。在左外壳11和右外壳12远离头部的一端的外部设置有防滑套。防滑套为一端开口，内部中空的套筒形状。防滑套选用耐磨、有弹性的材质，例如：防滑套材质可以为硅胶，也可以为橡塑。防滑套外部可以设置多个凸起，使用者在握住外壳1时，凸起能够起到防滑的作用。由于防滑套设置在外壳1的一端，套在左外壳11和右外壳12的外部，同时起到了固定外壳1，防止操作时外壳1分开的作用。

第一弹性元件3的材料可以为多种，例如：第一弹性元件3为弹簧。其中，弹簧可以为一个，也可以为两个以上的多个。较佳地，弹簧为两个，两个弹簧对称设置在外壳1内，与按摩部2钩挂连接，这样可使按摩部2在受到缓冲时更加平衡。

第一弹性元件3也可为弹性橡胶。弹性橡胶设置在外壳1内部，与按摩部2粘连。使用者在按压按摩部2时，能够起到缓冲的效果。另外，弹性橡胶有安装和更换方便的特点。

第一弹性元件3也可为塑料皮筋。塑料皮筋设置在外壳1内部，皮筋的一端固定在外壳1靠近开口的一端，另一端与按摩部2连接。使用者在按压按摩部2时，按摩部2往外壳1里移动，皮筋就处于拉伸状态。塑料皮筋结构简单，方便加工和更换。

本实施例提供的按摩器，使用者手握外壳1，将裸露在外壳1外部的按摩部2接触人体皮肤，然后按压按摩部2，第一弹性元件3对压力进行缓冲。

本实施例提供的按摩器，在使用的过程中，使用者将裸露在外壳1外部的按摩部2接触人体皮肤，然后按压，第一弹性元件3对压力进行缓冲，所以按摩力道不会过重。尤其是针对儿童进行按摩时，由于儿童皮肤脆弱，通过缓冲作用，可以更好的对儿童起到按摩效果。

如图1所示，在上述实施例的基础上，进一步地，按摩器还包括通孔；按摩部2内设置有按摩介质。

其中，通孔可以为一个，也可以为两个以上的多个。当通孔为多个时，可以有多种设计方式，例如：多个通孔均匀设置，或者设置在按摩部2裸露在外部的部分上。较佳地，通孔设置在按摩部2裸露在外部的部分上。这样按摩介质出来后直接流在人体上，避免在通孔设置于按摩部2位于外壳1内的部分上时，按摩介质通过第一开口流出的过程中弄脏外壳1。

按摩介质可以为多种材料，例如：按摩介质可以为蒸馏水，也可以为母亲的乳汁。较佳地，按摩介质为母亲的乳汁，这样可以在针对儿童使用时达到更好的按摩效果。

使用者可以通过滴管滴入的方式将按摩介质滴进按摩部2，也可以采用虹吸的方式，按压按摩部2，将按摩部2内的空气排出后，再将按摩介质吸入按摩部2内部。

本实施例提供的按摩器，把按摩介质放置于按摩部2内部，在使用的过程中，使用者在按压按摩器的操作中，按摩介质通过通孔从按摩部2内部流出至人体皮肤上，从而在按摩的过程中将按摩介质通过虹吸的方式缓慢地涂抹到人体上，可以起到更好的按摩效果。

如图1所示，在上述实施例的基础上，进一步地，按摩器还包括支架4和第一限位结构5；支架4固定在外壳1内；按摩部2与支架4滑动连接；第一限位结构5设置在按摩部2和支架4上，用于限制按摩部2相对支架4滑动的距离；第一弹性元件3的一端与按摩部2连接，另一端与支架4连接。

其中，第一限位结构5的结构形式可以为多种，例如，第一限位结构5包括固定杆41、设置在固定杆41上的限位板以及间隔设置在支架4上的两个挡板。固定杆41的一端与按摩部2连接，限位板设置在两个挡板之间。在按摩部2相对支架4滑动时，限位板相对挡板滑动，当挡板与限位板抵接时，挡板则阻止限位板滑动，也即阻止按摩部2滑动。限位板在两个挡板之间滑动，从而将按摩部2相对支架4滑动的距离限制为两个挡板之间的距离，进而起到限制按摩部2相对支架4滑动距离的目的。

又如，第一限位结构5包括条状限位槽和设置在条状限位槽内的限位凸起53。条状限位槽设置在支架4上，限位凸起53设置在按摩部2上。在按摩部2相对支架4滑动时，限位凸起53在条状限位槽内沿条状限位槽延伸的方向滑动，当限位凸起53与条状限位槽的内壁抵接时，条状限位槽阻挡限位凸起53滑动，也即阻挡按摩部2相对支架4滑动，从而将按摩部2相对支架4滑动的距离限制为条状限位槽的长度，进而起到限制按摩部2相对支架4滑动距离的目的。

本实施例中，当使用者按压按摩部2时，按摩部2相对支架4滑动，第一弹性元件3被压缩产生弹力，从而缓冲按摩部2作用于人体上的力。第一限位结构5限制按摩部2相对支架4滑动的距离，从而使得按摩部2相对支架4的滑动距离为预设距离，避免按摩部2滑动距离过长，导致第一弹性元件3被过多压缩，从而反复被压缩后弹性减小，延长第一弹性元件3使用寿命。

图2为本实用新型实施例提供的按摩器的爆炸图，如图1和2所示，在上述实施例的基础上，进一步地，第一限位结构5包括限位孔51、限位杆52和以及设置在限位杆52上的限位凸起53；按摩部2上设置有限位孔51；限位杆52的一端与支架4连接；限位凸起53设置在限位孔51内；限位孔51用于限制按摩部2相对支架4滑动的距离。

其中，限位凸起53的机构形式可以为多种，例如：限位凸起53可以为直角三角形样式，直角三角形的直角边与限位杆52的外壁相连，斜边位于限位杆52靠近按摩部2的最前端。

进一步地，还可在限位杆52上设置凹槽，凹槽内设置弹簧，弹簧的一端与凹槽的内壁抵接，另一端与限位凸起53抵接。在将限位凸起53安装在限位孔51的过程中，限位凸起53与按摩部2抵接时被压缩在凹槽内，当限位凸起53移动至限位孔51处时，弹簧将限位凸起53弹出，从而将限位凸起53安装在限位孔51内。

本实施例中，按摩部2上设置有限位孔51，限位杆52的一端与支架4连接；限位凸起53设置在限位孔51内。使用者按压按摩部2时，限位杆52受到外力作用相对支架4滑动，由于限位凸起53卡在限位孔51处，限位杆52的滑动距离受到限制，使按摩部2相对支架4的滑动距离为预设距离。这种设置结构简单，方便加工。

如图1和2所示，在上述实施例的基础上，进一步地，按摩部2包括按摩件21和连接件22；连接件22为一端开口的中空壳体；按摩件21与连接件22的封闭端连接；按摩件21的部分通过第一开口裸露在外壳1外；连接件22的侧壁上设置有限位孔51；限位杆52设置在连接件22内；第一弹性元件3的一端与连接件22的内底壁连接，另一端与支架4连接。

其中，当第一弹性元件3为弹簧时，可在支架4上设置固定杆41，弹簧套在固定杆41上，弹簧的一端与支架4抵接，另一端与连接件22的内底壁抵接。连接件22内侧壁上可相对地设置两个条状凹槽，弹簧位于两个条状凹槽之间，且与条状凹槽的内壁具有间隙。这样能够避免在使用时，弹簧与连接件22内壁摩擦碰撞。

按摩件21可以根据需要进行更换，具有多种形态和硬度，按摩件21应选用无毒无害的材料，例如：医用硅胶假体。

连接件22内侧设置有凸起，相应的，限位杆52的上下两端均设置有条形凹槽521。这种设置可以令按摩件21沿着条形凹槽521设定的路线滑动，使按摩件21的滑动更加稳定。

本实施例中，使用者按压按摩件21，按摩件21和连接件22受到外力作用，向外壳1内部滑动，第一弹性元件3对外力进行缓冲，限位杆52限制按摩件21和连接件22的滑动距离。另外，将限位杆52设置在连接件22内部，同时可以起到支撑连接件22的作用，从而提高连接件22相对支架4滑动时的稳定性。

如图1和2所示，在上述实施例的基础上，进一步地，按摩器还包括支架4、摆动体6和两个第二弹性元件7；支架4、摆动体6与两个所述第二弹性元件7均设置在外壳1内；第一弹性元件3的一端与按摩部2连接，另一端与支架4连接；两个第二弹性元件7对称设置在支架4的两侧；每个第二弹性元件7均分别与外壳1的内壁和支架4连接，以将支架4固定在外壳1内；摆动体6与支架4远离按摩部2的一侧连接，以使摆动体6带动支架4在两个第二弹性元件7之间运动。

其中，摆动体6包括固定板和金属棒63。固定板的一端与支架4连接，另一端与金属棒63连接。另外，也可在固定板上设置固定筒62，将金属棒63设置在固定筒62内，方便安装拆卸金属棒63。还可在固定筒62的两端套设一端开口的保护筒64，较佳地，保护筒64采用软性材质，这样可防止固定筒62与外壳1的内壁碰撞导致外壳1和固定筒62受损，延长外壳1和摆动体6的使用寿命，同时，还可减小噪音。

第二弹性元件7的材料可以为多种，例如：第二弹性元件7为弹簧。两个弹簧对称设置在外壳1内，其一端与挂在按摩部2上，另一端挂在支架4上。

第二弹性元件7也可为塑料皮筋。塑料皮筋设置在外壳1内部，皮筋的一端挂在外壳1内壁，另一端与支架4连接。使用者在按压按摩部2时，支架4受到外力作用产生晃动，皮筋就处于拉伸状态。塑料皮筋结构简单，方便加工和更换。

当第二弹性元件7为弹簧时，可在第二弹性元件7外套设两端开口的护筒71。弹簧在护筒71内拉伸或压缩，可防止弹簧在作用的过程中产生扭曲，保证弹簧的弹力作用。护筒71可采用软性材质，例如，橡胶。这样可避免护筒71与外壳1接触时两者受到撞击受损，同时可减小按摩器工作过程中的噪音。

支架4还可包括连接板，摆动体6包括摆动板。连接板的一端与连接件22连接，另一端与摆动板的一端连接。连接板与摆动板呈预设角度，较佳地为20°-40°。

本次实施例提供的按摩器，使用者先拨动按摩部2，使得按摩部2与摆动体6开始摆动，并且在摆动力的惯力作用下，摆动体6会继续带动按摩部2在两个第二弹性元件7进行摆动，再将按摩部2与人体皮肤接触，按摩部2在人体皮肤上来回移动，从而进行按摩。

本实施例中，通过摆动体6的惯力带动按摩部2摆动进行按摩，按摩力道较轻。使用者可沿水平或竖直方向拨动按摩部2，也可朝其他任意方向拨动按摩部2，从而实现按摩部180°内任意摆动。

如图1所示，在上述实施例的基础上，进一步地，外壳1的内壁上设置有第二限位结构8；第二限位结构8用于限制摆动体6的摆动幅度。

第二限位结构8可以有多种结构形式，例如：第二限位结构8包括十字形状的限位板，限位板上设置有十字形状的凹槽，摆动体6为摆动杆61，摆动杆61的一端设置在凹槽内。当摆动杆61摆动时，摆动杆61的一端在凹槽内移动，限位板将摆动杆61摆动的幅度限位在凹槽内。

本实施例中，通过第二限位结构8限位摆动体6的摆动幅度，从而避免摆动体6摆动幅度多大导致倾翻难以恢复原始位置，方便使用者使用。

如图2所示，在上述实施例的基础上，进一步地，第二限位结构8包括限位槽81；摆动体6包括摆动杆61；摆动杆61与支架4连接，摆动杆61的一端设置在限位槽81内。

其中，限位槽81设置在外壳1的内壁上，可以设置在两侧各一个，也可以设置在单侧，形状为圆形，大小可根据人体适应的按摩幅度调整。

限位槽81为两侧各一个时，摆动杆61的两端对应设置在限位槽81内。这种设置可以在使用者按压按摩部2时，摆动杆61的两端对称受到限位槽81的限制，使得摆动杆61受力平衡，摆动时更加稳定。

本实施例中，限位槽81设置在外壳1内壁上，摆动杆61的一端设置在限位槽81内，使摆动体6的摆动幅度限制在限位槽81内，防止摆动幅度过大，摆动体6不能复位。

本实施例提供的按摩器，按摩器还包括微型振动电机、控制器和电池；外壳1包括环形按摩体9和内部中空的后壳体；后壳体上设置有第二开口；环形按摩体9的外环与第二开口的内壁连接；环形按摩体9内部中空；微型振动电机、控制器与电池均设置在环形按摩体9内；微型振动电机和电池均与控制器电连接；控制器用于控制微型振动电机的启动和关闭；第一弹性元件3设置在后壳体内。

其中，环形按摩体9可以有多种形状，例如：环形按摩体9可以为嘴唇形，其包括上嘴唇和下嘴唇，上嘴唇可分为左右两部分，左右两部分的连接处可以设置凹槽，也可在两者的连接处设置凸起。使用者可根据需要更换使用不同的环形按摩体9。

环形按摩体9可以为多种材质，材质应选用无毒无害的材料，例如：医用硅胶假体。环形按摩体9与后壳体可拆卸连接，这样使用者可以根据需要更换环形按摩体9。

进一步地，还可在环形按摩体9内设置与移动终端无线连接的无线传输模块，无线传输模块与控制器电连接。使用者可通过移动终端控制微型电机的开闭。

进一步地，还可在按摩件21内设置微型振动电机；微型振动电机与控制器电连接，使用者可通过移动终端控制微型电机的开闭，以使按摩件21在人体皮肤上振动按摩。

微型振动电机可以设置多种档位，不同档位对应不同的振动力度和频率。使用者操作按摩器的过程中，按摩件21和环形按摩体9可以在通电后利用微型振动电机进行振动按摩，也可以在不通电时直接利用按摩件21或环形按摩体9在人体皮肤上按压进行按摩。

本实施例提供的按摩器，微型振动电机、控制器与电池放置在环形按摩体9内部。使用者通过控制器打开微型振动电机，微型振动电机在环形按摩体9内振动，当使用者把环形按摩体9接触人体皮肤时，环形按摩体9可在人体皮肤上振动，从而实现按摩作用。

本实施例中，通过振动的方式实现环形按摩体9对人体的按摩，使用者可根据需要选择使用按摩部2或环形按摩体9，或者两者同时使用进行按摩，使得使用者体验不同的按摩方式，增强了按摩效果。

在上述实施例的基础上，进一步地，按摩器包括无线充电接收模块；无线充电接收模块设置在环形按摩体9内，且无线充电接收模块与电池电连接；无线充电模块用于接收外部发射器发出的电能，并将该电能给电池充电。

本实施例中，无限充电接收模块用于接收外部发射器发出的电能，并将该电能用于电池充电，使用者不用更换电池即可实现对电池充电，令使用者充电更加方便快捷。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
