一种具备防爆裂密封防水圈的新型陶瓷电煎药壶结构的制作方法

本实用新型涉及一种陶瓷电煎药壶，尤其涉及一种具备防爆裂密封防水圈的新型陶瓷电煎药壶结构。

背景技术：

目前的电煎药壶的材料一般采用陶瓷，市面上很多采用陶瓷可从外观分辨陶瓷的好与差，质量较好的陶瓷土质呈雪白色，较差的土质呈偏红色；电煎药壶材料品名有锂辉石、麦饭石。

电煎药壶也是近些年来产生的一种小电器，有些产品能够实现全自动煎药，免看管、不煎干、不沸溢、全自动保温、不回吸药液，有效提炼药材，适合家居用品，简单方便。

电煎药壶有连体发热内胆和分体壶及底座设计，分体底座设计即壶和底座分开，可避免汤药与金属发热内胆接触，保持药性不发生化学反应产生有害物质，保障生命健康安全。

本案需要重点指出的是，现有的陶瓷电煎药壶结构主要由陶瓷壶体、加热内胆、密封防水圈、塑料件及紧固件等组成，其中加热内胆的固定结构多采用金属紧固件直接压着陶瓷壶体与密封防水圈，此种固定结构一般具有以下几点技术缺陷：

①金属紧固件直接与陶瓷锅体接触固定时，容易造成陶瓷锅体受损破裂；

②陶瓷壶体在受金属紧固件多点压着固定时，容易因局部受力而产生应力集中，在长期高温工作下陶瓷锅体产生裂纹，以至于陶瓷壶体漏水甚至产生电路短度等安全问题；

③密封防水圈采用多点压着固定时受力不均，局部压力过大容易造成密封防水圈破损，局部压力过小易造成密封不良漏水，二者均会产生严重安全问题。

因此，针对以上方面，需要对现有技术进行合理的改进。

技术实现要素：

针对以上缺陷，本实用新型提供一种有利于防止陶瓷爆裂、可消除陶瓷应力、能够平衡紧固力、加强密封防漏的具备防爆裂密封防水圈的新型陶瓷电煎药壶结构，以解决现有技术的诸多不足。

为实现上述目的，本实用新型采用以下技术方案：

一种具备防爆裂密封防水圈的新型陶瓷电煎药壶结构，由壶盖、陶瓷壶体、发热碗、密封圈、防爆裂密封防水圈、紧固件以及塑料底座组成，所述陶瓷壶体底部采用发热碗并且该发热碗向陶瓷壶体内部凸起；所述发热碗底面设置垂直向下的紧固件并且通过该紧固件与陶瓷壶体底部固定连接，此紧固件向下延伸至陶瓷壶体下方的塑料底座内部并且与塑料底座固定连接；所述发热碗与陶瓷壶体底壳上表面相接处增设密封圈，发热碗的紧固件与陶瓷壶体底壳下表面相接处增设防爆裂密封防水圈；所述紧固件设置为若干个并且每一个紧固件均固定在防爆裂密封防水圈所围成的环形区域内。

所述发热碗或置于陶瓷壶体内部下方。

所述防爆裂密封防水圈与密封圈的位置相对应并且分别设置于底壳下表面、底壳上表面，所述塑料底座将陶瓷壶体锁紧并且其内部包裹电器元件。

本实用新型所述的具备防爆裂密封防水圈的新型陶瓷电煎药壶结构的有益效果为：

⑴采用树脂防爆裂防水圈具有较高的强度及良好的柔性变形，通过在壶体下方安装该防水圈，再采用紧固件固定，使陶瓷锅体不再与紧固件直接接触，避免紧固时陶瓷锅体受损破裂，可节省资源损耗；

⑵陶瓷壶体紧固力由多点受力改为整圈均匀受力，避免了局部应力集中，长期高温工作亦不会破裂漏水，大大提高了使用安全性；

⑶密封防水圈整圈受力均匀，不会因紧固力大小而破损或漏水；

⑷防水圈采用弧形结构设计，与陶瓷壶体采用柔性面安装接触，当陶瓷壶体变形时，还能确保与陶瓷壶体底面贴合良好。

附图说明

下面根据附图对本实用新型作进一步详细说明。

图1是本实用新型实施例所述具备防爆裂密封防水圈的新型陶瓷电煎药壶结构示意图；

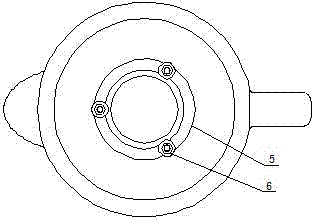

图2是本实用新型实施例所述具备防爆裂密封防水圈的新型陶瓷电煎药壶结构底部示意图；

图3是本实用新型实施例的防爆裂密封防水圈结构示意图；

图4是图1的1A部分放大示意图。

图中：

1、壶盖；2、陶瓷壶体；3、发热碗；4、密封圈；5、防爆裂密封防水圈；6、紧固件；7、塑料底座。

具体实施方式

如图1-4所示，本实用新型实施例所述的具备防爆裂密封防水圈的新型陶瓷电煎药壶结构，由壶盖1、陶瓷壶体2、发热碗3、密封圈4、防爆裂密封防水圈5、紧固件6以及塑料底座7组成，所述陶瓷壶体2底部采用发热碗3加热并且该发热碗3向陶瓷壶体2内部凸起，或将该发热碗3置于陶瓷壶体2内部下方；

相应地，所述发热碗3底面设置垂直向下的紧固件6并且通过该紧固件6与陶瓷壶体2底部固定连接，同时，此紧固件6向下延伸至陶瓷壶体2下方的塑料底座7内部并且与塑料底座7固定连接；

相应地，所述发热碗3与陶瓷壶体2底壳上表面相接处增设密封圈4以防止漏水，所述发热碗3的紧固件6与陶瓷壶体2底壳下表面相接处增设防爆裂密封防水圈5，该防爆裂密封防水圈5与密封圈4的位置相对应并且分别设置于底壳下表面、底壳上表面；

相应地，所述塑料底座7将陶瓷壶体2锁紧并且其内部包裹电器元件；

此外，所述紧固件6设置为若干个并且每一个紧固件6均固定在防爆裂密封防水圈5所围成的环形区域内。

上述对实施例的描述是为了便于该技术领域的普通技术人员能够理解和应用本案技术，熟悉本领域技术的人员显然可轻易对这些实例做出各种修改，并把在此说明的一般原理应用到其它实施例中而不必经过创造性的劳动。因此，本案不限于以上实施例，本领域的技术人员根据本案的揭示，对于本案做出的改进和修改都应该在本案的保护范围内。
