一种便于插接装配的按摩头装置的制作方法

本实用新型涉及美容保健领域,具体涉及一种便于插接装配的按摩头装置。

背景技术：

市场上现有的面部按摩器械种类较多，其形状、结构各异，功能各有特点，但按摩头与主体之间的连接，基本上采用传统的旋转轴式连接方法，装配复杂，不便维修，成本较高，影响推广。

技术实现要素：

本实用新型的目的在于提供一种便于插接装配的按摩头装置，可与现有的面部按摩器械相结合，集保健、美容、按摩功能于一身，装配简单，成本低廉，利于推广。

本实用新型包括连接轴、轴内套、轴外套A、轴外套B、滚球主体，连接轴整体为圆柱状，包括顶端、前段、中段和后段，直径各异，顶端直径最小，中段直径最大，后段比前段直径较大；轴内套为设有圆孔的圆柱状，包括轴内套上段、轴内套中段、轴内套下段，轴内套中段直径大于轴内套上段、轴内套下段直径，轴内套上段、轴内套下段直径直同；轴外套A、轴外套B直径相同，轴外套A中心设有圆孔A，轴外套A的圆孔A上端内径大于下端内径，形成一个可容纳部分轴内套中段的空腔A，轴外套B中心设有圆孔B，轴外套B的圆孔B上端内径大于下端内径，形成一个可容纳部分轴内套中段的空腔B，圆孔A与轴内套下段直径相匹配，圆孔B与轴内套上段直径相匹配；当轴内套下段、轴内套上段分别插入轴外套A、轴外套B时，轴内套中段被容纳在空腔A和空腔B内；滚球主体的下端往内设置有柱状空腔，柱状空腔的直径与轴外套A、轴外套B直径相匹配。

安装时，轴内套下段、轴内套上段分别插入轴外套A、轴外套B，连接轴的顶端和前段穿过轴内套中心圆孔，形成一个连接轴整体，将连接轴整体推入并紧压固定在滚球主体下端的柱状空腔内即可。

安装好的便于插接装配的按摩头装置，可以通过连接轴的后段与按摩器械相连接。

本实用新型的优点在于装配简单，方便维修，成本低廉，利于推广，可与现有的面部按摩器械相结合，集保健、美容、按摩功能于一身，随时随地按摩、携带方便。

附图说明

图1是本实用新型的整体结构示意图；

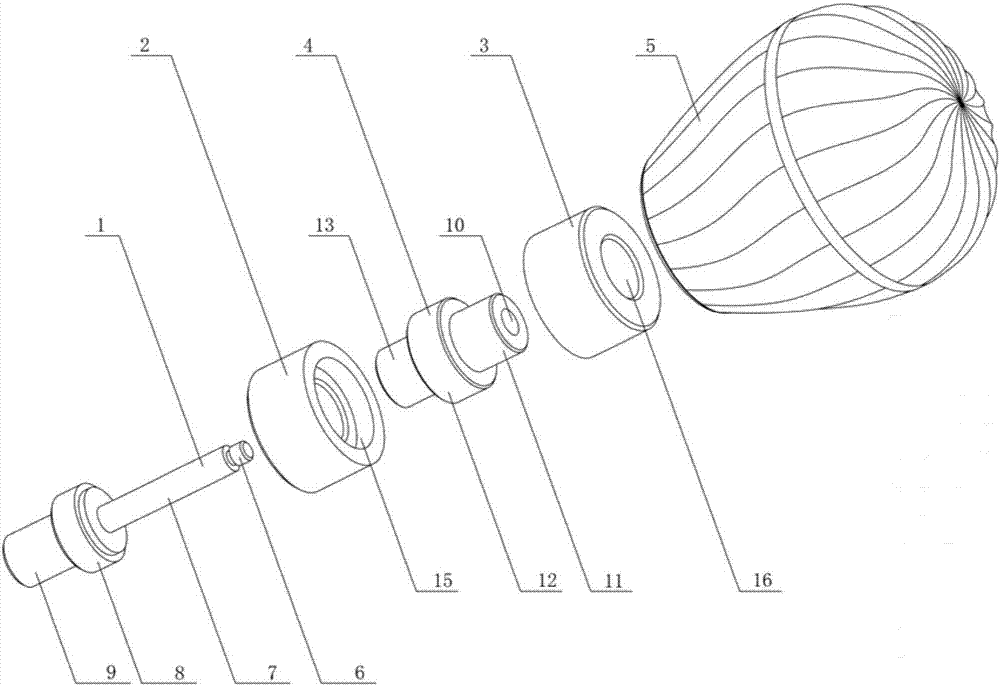

图2是本实用新型的各部件分解状态俯视示意图；

图3是本实用新型的各部件分解状态仰视示意图；

图4是本实用新型连接轴、轴前套、轴后套相连接的示意图。

图中1是连接轴，2是轴外套A，3是轴外套B，4是轴内套，5是滚球主体，6是连接轴顶端，7是连接轴前段，8是连接轴中段，9连接轴后段，10是圆孔，11是轴内套上段，12是轴内套中段，13是轴内套下段，14是圆孔A，15是空腔A，16是圆孔B，17是空腔B，18是柱状空腔。

具体实施方式

下面结合附图以最佳实施例对本实用新型做进一步详细说明：

本实用新型包括连接轴(1)、轴内套(4)、轴外套A(2)、轴外套B(3)、滚球主体(5)，连接轴(1)整体为圆柱状，包括连接轴顶端(6)、连接轴前段(7)、连接轴中段(8)和连接轴后段(9)，直径各异，连接轴顶端(6)直径最小，连接轴中段(8)直径最大，连接轴后段(9)比连接轴前段(7)直径较大；轴内套(4)为设有圆孔(10)的圆柱状，包括轴内套上段(11)、轴内套中段(12)、轴内套下段(13)，轴内套中段(12)直径大于轴内套上段(11)、轴内套下段(13)直径，轴内套上段(11)、轴内套下段(13)直径直同；轴外套A(2)、轴外套B(3)直径相同，轴外套A(2)中心设有圆孔A(14)，轴外套A(2)的圆孔A(14)上端内径大于下端内径，形成一个可容纳部分轴内套中段(12)的空腔A(15)，轴外套B(3)中心设有圆孔B(16)，轴外套B(3)的圆孔B(16)上端内径大于下端内径，形成一个可容纳部分轴内套中段(12)的空腔B(17)，圆孔A(14)与轴内套下段(13)直径相匹配，圆孔B(17)与轴内套上段(11)直径相匹配；当轴内套下段(13)、轴内套上段(11)分别插入轴外套A(2)、轴外套B(3)时，轴内套中段(12)被容纳在空腔A(15)和空腔B(17)内；滚球主体(5)的下端往内设置有柱状空腔(18)，柱状空腔(18)的直径与轴外套A(2)、轴外套B(3)直径相匹配。

安装时，轴内套下段(13)、轴内套上段(11)分别插入轴外套A(2)、轴外套B(3)，连接轴顶端(6)和连接轴前段(7)穿过轴内套中心圆孔(10)，形成一个连接轴整体，将连接轴整体推入并紧压固定在滚球主体(5)下端的柱状空腔(18)内即可。

安装好的便于插接装配的按摩头装置，可以通过连接轴的后段与按摩器械相连接。
