一种新型的放疗固定装置的制作方法

本实用新型涉及一种新型的放疗固定装置。

背景技术：

目前，在放射治疗中，放射疗法/仪器和设备摆位的准确性和正确的重复性是影响放射治疗疗效的关键性因素之一，怎样才能保证摆位的准确性和重复性是放疗界一直关注和探索的课题。现有技术中真空垫是常用的定位技术，在固定患者的腰椎胸椎时具有很好的定位效果，但对于骨癌晚期的患者，通常需要固定胸椎腰椎和腿部，而真空垫不能有效地保证患者的接受放疗部位不移动，从而就保证不了整个放疗的效果。

技术实现要素：

本实用新型所要解决的技术问题是克服现有技术的不足，提供一种设计合理、使用方便能够为放疗患者的进行全方位固定的放疗用固定装置。

本实用新型包括包括真空定位垫（1）以及发泡胶（2），所述真空定位垫（1）通过快捷固紧装置（3）与所述发泡胶（2）相固定。

所述快捷紧固装置包括锁扣（4）、锁钩（5）和锁盖（6），所述锁盖（6）与真空定位垫（1）的连接端铰接，所述锁钩（5）固定在发泡胶（2）的连接端，所述锁扣（4）的一端铰接所述锁盖（6）的内侧下方，另一端可卡入锁钩（5），所述锁盖（6）与也可与发泡胶（2）的连接端铰接，所述锁钩（5）可固定在真空定位垫（1）的连接端。

所述快捷紧固装置包括挂轴（7）和轴套（8），所述挂轴（7）与真空定位垫（1）的连接端铰接，所述轴套（8）固定在发泡胶（2）的连接端，所述挂轴（7）和所述轴套（8）枢轴连接，所述挂轴（7）套入所述轴套（8）。所述挂轴（7）也可以与发泡胶（2）的连接端铰接，所述轴套（8）可固定在真空定位垫（1）的连接端。

本实用新型的有益效果是：在本实用新型中，采用真空定位垫和发泡胶的联合进行体位固定，并采用快捷固紧装置相互锁紧，能够更有效地为患者在放疗的过程中提供固位。

在本实用新型中，快捷固紧装置有两种形式，一种是采用锁盖锁扣和锁钩形式实现锁紧，一种是采用挂轴与轴套相锁定，两种快捷固紧装置都是能够实现快捷扣紧以及快捷解锁，方便医护人员的使用。

附图说明

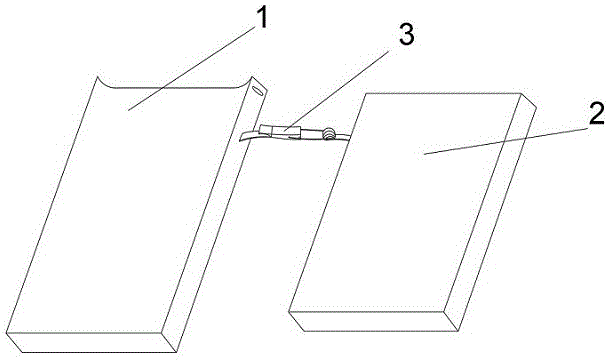

图1是本实用新型的整体结构示意图。

图2是本实用新型中具体实施例一的固紧结构放大示意图。

图3是本实用新型中具体实施例二的固紧结构放大示意图。

具体实施方式

如图1、图2、图3所示，本实用新型包括包括真空定位垫（1）以及发泡胶（2），所述真空定位垫（1）通过快捷固紧装置（3）与所述发泡胶（2）相固定。

具体实施例一：所述快捷紧固装置包括锁扣（4）、锁钩（5）和锁盖（6），所述锁盖（6）与真空定位垫（1）的连接端铰接，所述锁钩（5）固定在发泡胶（2）的连接端，所述锁扣（4）的一端铰接所述锁盖（6）的内侧下方，另一端可卡入锁钩（5），所述锁盖（6）与也可与发泡胶（2）的连接端铰接，所述锁钩（5）可固定在真空定位垫（1）的连接端。

安装时，将锁扣（4）卡入锁钩（5），实现真空定位垫（1）与发泡胶（2）的两个连接端的连接，然后向下旋动锁盖（6），进行锁紧；若需要将两连接端松开，向上旋动锁盖(6),锁扣的一端随着锁盖（6）向上旋起，锁扣（4）的另一端从锁钩（5）滑出，真空定位垫（1）和发泡胶（2）松开。

具体实施例二：所述快捷紧固装置包括挂轴（7）和轴套（8），所述挂轴（7）与真空定位垫（1）的连接端铰接，所述轴套（8）固定在发泡胶（2）的连接端，所述挂轴（7）和所述轴套（8）枢轴连接，所述挂轴（7）套入所述轴套（8）。所述挂轴（7）也可以与发泡胶（2）的连接端铰接，所述轴套（8）可固定在真空定位垫（1）的连接端。

本实用新型适用于放疗用固定装置领域。

技术特征：

1.一种新型的放疗固定装置，其特征在于：它包括真空定位垫(1)以及发泡胶(2)，所述真空定位垫(1)通过快捷固紧装置(3)与所述发泡胶(2)相固定。

2.根据权利要求1所述的一种新型的放疗固定装置，其特征在于：所述快捷固紧装置(3)包括锁扣(4)、锁钩(5)和锁盖(6)，所述锁盖(6)与真空定位垫(1)的连接端铰接，所述锁钩(5)固定在发泡胶(2)的连接端，所述锁扣(4)的一端铰接所述锁盖(6)的内侧下方，另一端可卡入锁钩(5)。

3.根据权利要求2所述的一种新型的放疗固定装置，其特征在于：所述锁盖(6)与发泡胶(2)的连接端铰接，所述锁钩(5)固定在真空定位垫(1)的连接端。

4.根据权利要求1所述的一种新型的放疗固定装置，其特征在于：所述快捷固紧装置(3)包括挂轴(7)和轴套(8)，所述挂轴(7)与真空定位垫(1)的连接端铰接，所述轴套(8)固定在发泡胶(2)的连接端，所述挂轴(7)和所述轴套(8)枢轴连接，所述挂轴(7)套入所述轴套(8)。

5.根据权利要求4所述的一种新型的放疗固定装置，其特征在于：所述挂轴(7)与发泡胶(2)的连接端铰接，所述轴套(8)固定在真空定位垫(1)的连接端。

技术总结
本实用新型公开并提供了一种设计合理、使用方便能够为放疗患者进行全方位固定的放疗用新型固定装置。真空定位垫（1）以及发泡胶（2），所述真空定位垫（1）通过快捷固紧装置与所述发泡胶（2）相固定。本实用新型适用于放疗用固定装置领域。

技术研发人员：梁子彬;杨帅;陈剑;潘金梅;邹艳菲
受保护的技术使用者：中山大学附属第五医院
技术研发日：2019.02.24
技术公布日：2020.05.22
