一种蹦床的制作方法

本实用新型涉及一种玩具，更具体地说，它涉及一种蹦床。

背景技术：

蹦床是国外比较流行的玩具，目前在国内也逐渐受到关注，它的主要结构由四周的支架和具有弹性的网布构成，使用者可以在网布上进行弹跳，既可以玩耍也能达到锻炼的效果。

目前，公开号为CN205127257U的中国专利公开了一种稳固型蹦床，它包括可以任意压缩的弹性网布、弹性网布圆周固定连接的拉绳、和拉绳相扣合的圆形固定架、沿圆周固定在圆形固定架底端、且至少三根以上的支撑管，及连接在其中三根支撑管两两之间的固定杆，及固定在支撑管上、且位于两侧固定杆之间的连接管，及套在连接管上的扶手，及设置在扶手内、且一端卡扣在连接管上的卡扣组件，及贯穿连接管、且与扶手相抵触设置的旋钮。

这种稳固型蹦床结构简单，但固定架一般为金属管，儿童在蹦床上玩耍时，容易在蹦床上摔倒而使头部与固定架发生磕碰而受伤，造成安全事故。

技术实现要素：

针对现有技术存在的不足，本实用新型在于提供一种蹦床，通过在固定架上设置弹性件和防护板，使儿童摔倒时头部与防护板接触，通过弹性件的缓冲避免头部发生磕碰而受伤，达到避免发生安全事故的目的。

为实现上述目的，本实用新型提供了如下技术方案：一种蹦床，包括固定架、弹性网布和若干个拉绳，所述拉绳的两端分别与固定架、弹性网布固定连接，所述弹性网布置于固定架内，所述的固定架设置有弹性件，所述的弹性件一端与固定架连接，另一端连接有用于与儿童抵触设置的防护板，所述的防护板置于固定架朝向儿童的一侧。

通过采用上述技术方案，通过在固定架上设置弹性件，再在弹性件上连接防护板，使得儿童在弹性网布上玩耍的过程中，儿童摔倒时，头部会先与防护板发生接触，而不会与固定架发生接触，且儿童的头部对防护板产生冲击力时，防护板往儿童摔倒的方向产生位移，同时弹性件发生形变产生弹力，使头部受到防护板的反向作用力得以缓冲，从而减小头部受到的反向作用力，从而避免头部因磕碰而受伤，达到避免发生安全事故的目的。

本实用新型进一步设置为：所述的防护板上设置有相互沿轴向滑动连接的套杆和内杆，所述套杆与固定架连接，所述的内杆与防护板连接。

通过采用上述技术方案，使得儿童的头部与防护板的一端发生接触时，防护板可以沿着套杆的轴向发生位移，避免防护板远离头部的一端上翘，使儿童因重力的作用而快速从防护板上滚落，导致儿童受到的缓冲时间较短，从而进一步提升了对头部的保护作用。

本实用新型进一步设置为：所述的固定架上设置有连接杆，所述的连接杆一端与防护板朝向固定架的一侧铰接，另一端与固定架铰接。

通过采用上述技术方案，当儿童的头部与防护板的一端发生抵触，使得防护板因受到头部的冲力而沿着连接杆的铰接方向发生位移，避免防护板的另一端上翘而导致儿童从防护板上滚落，使头部受到的缓冲时间较短，从而进一步提升了对头部的保护作用。

本实用新型进一步设置为：所述的防护板朝向儿童的一侧呈弧形设置。

通过采用上述技术方案，由于儿童的头部呈球形，当儿童的头部与防护板相接触时，头部对防护板产生的冲力会使防护板产生反向作用力，弧形的防护板可以增加与头部的接触面积，减小了头部受到防护板产生的反向作用力的压强，从而进一步提升对头部的保护作用，避免安全事故的发生。

本实用新型进一步设置为：所述的防护板与弹性网布抵触设置。

通过采用上述技术方案，由于拉绳和弹性网布之间具有较大的空隙，而防护板可以将此空隙填平，使得儿童在玩耍的过程中，不会踩空，从而进一步提升了对儿童的保护作用。

本实用新型进一步设置为：所述的防护板上连接有转动轮，所述的转动轮与弹性网布抵触设置。

通过采用上述技术方案，儿童在弹性网布上玩耍时，由于弹性网布会产生一定的形变，使得儿童的脚部容易置于防护板与弹性网布之间，使脚部与防护板上的转动轮接触，使转动轮与脚部之间会产生滚动摩擦，避免脚部受到较大的损伤，进一步提升了对儿童的保护作用，避免安全事故的发生。

本实用新型进一步设置为：所述的转动轮由橡胶材质制成。

通过采用上述技术方案，儿童在弹性网布上玩耍时，弹性网布发生形变，使得转动轮会与弹性网布之间产生滚动摩擦，橡胶材质的转动轮可以减小此摩擦力，减小了对弹性网布的摩擦损耗，增加了使用寿命，且使儿童的脚部在与转动轮接触时不易受伤，从而进一步提升了对儿童的保护作用。

本实用新型进一步设置为：所述的拉绳上套设有防护套。

通过采用上述技术方案，儿童在弹性网布上玩耍，弹性网布会因受到儿童的压力作用而产生形变，使得弹性网布对拉绳产生拉力，使得拉绳拉伸发生形变，防护套可以避免儿童与拉伸状态的拉绳发生接触时，拉绳通过弹力回缩使得儿童被拉绳夹伤，从而进一步提升了对儿童的保护作用。

本实用新型进一步设置为：所述的防护板上设置有用于与头部抵触的缓冲垫。

通过采用上述技术方案，缓冲垫的设置，使得儿童的头部在与防护板接触时可以更加柔和，进一步减小了儿童受到防护板的反向作用力，提升了对儿童的保护作用。

本实用新型进一步设置为：所述的固定架上固定有扶手。

通过采用上述技术方案，扶手的设置，使得儿童在玩耍时手部可以握住扶手，保持身体的平衡，减小摔倒的可能。

综上所述，本实用新型具有以下有益效果：

儿童在弹性网布上玩耍摔倒时，儿童的头部会先与防护板上的缓冲垫发生接触，而不会与固定架接触；缓冲垫减小了头部对防护板产生的冲力，随着防护板因冲力作用而发生位移，弹性件发生形变产生弹力，使得对冲力起到缓冲的作用，使得头部受到防护板反向作用力得以减小，弧形的防护板减小了对儿童头部产生的压强，从而避免儿童的头部受伤，避免安全事故的发生。

附图说明

图1为实施例1的结构示意图；

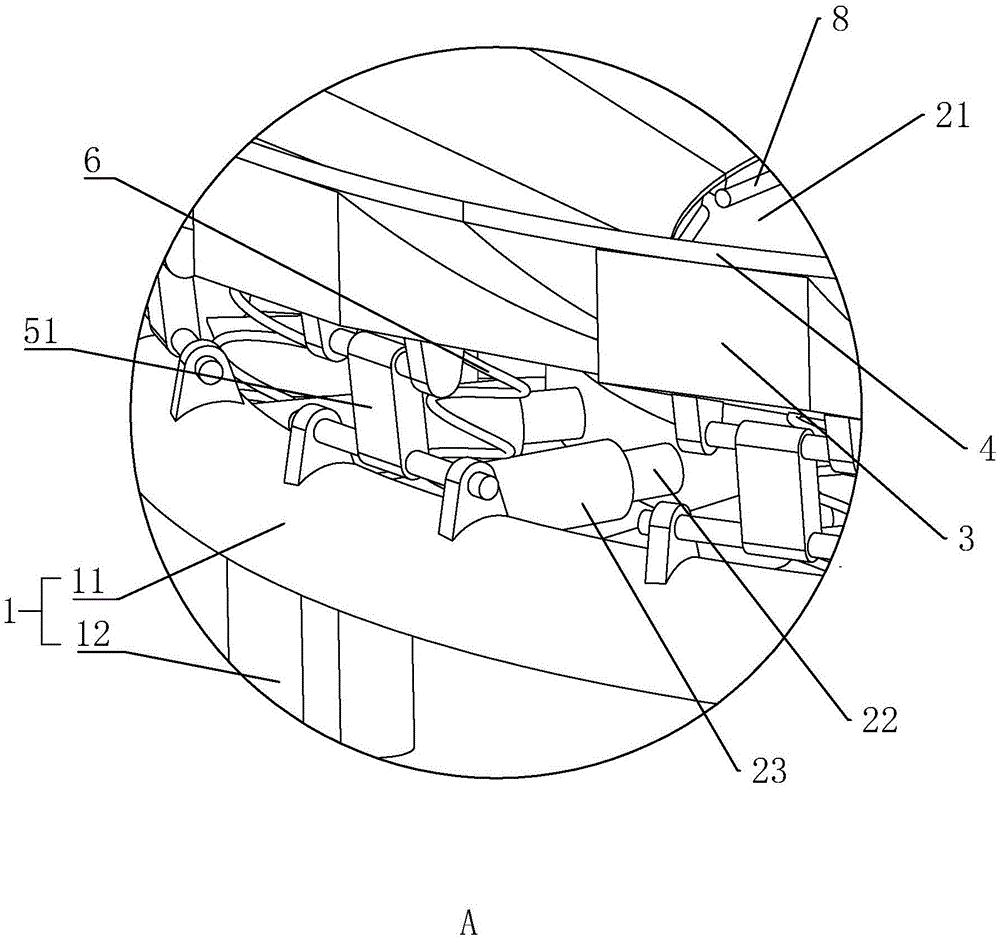

图2为图1的A处放大图；

图3为实施例2的结构示意图；

图4为图3的B处放大图。

附图标记：1、固定架；11、支撑环；12、支撑柱；21、弹性网布；22、拉绳；23、防护套；3、防护板；4、缓冲垫；51、连接杆；52、套杆；521、滑槽；53、内杆；6、弹性件；7、扶手；8、转动轮。

具体实施方式

参照图1至图4对本实用新型一种蹦床做进一步说明。

实施例1：一种蹦床，如图1至图2所示，包括固定架1，固定架1包括支撑环11和支撑柱12，支撑柱12立于地面上，支撑柱12背对地面的一端和支撑环11固定连接，对支撑环11稳定支撑，支撑环11呈水平放置。

支撑环11呈圆环形，在支撑环11的内部通过若干个拉绳22固定连接有一个圆盘状的弹性网布21。

本实施例中，为了增加弹性网布21的弹力，采用弹力绳作为拉绳22，当弹性网布21受到来自儿童的压力时，弹性网布21会发生形变，使得弹力绳拉伸而产生弹力，弹力作用到弹性网布21上，使得弹性网布21具有更好的弹力。

由于弹力绳在拉伸后会迅速因弹力作用而复位，当儿童与拉伸状态的弹力绳接触时，弹力绳在复位的过程中容易将儿童夹伤，所以需要在弹力绳上套设一个防护套23，本实施例中，为了成本考虑，防护套23采用橡胶材质制成。

在支撑环11上通过连接杆51铰接有若干个防护板3，若干个防护板3沿着弹性网布21的周向均布设置，防护板3背对地面的一侧呈内凹的弧形设置，在防护板3靠近弹性网布21的一端转动连接有转动轮8，转动轮8与弹性网布21接触，减小弹性网布21与防护板3的摩擦损耗。

本实施例中，转动轮8采用橡胶材质制成；该侧上还固定有缓冲垫4，本实施例中，缓冲垫4也采用橡胶材质制成。

由于相邻的拉绳22之间具有较大的空隙，容易使玩耍的儿童脚踩进空隙中而失去重心，容易使儿童受伤，本实施例中，将缓冲垫4盖住空隙。

为了将防护板3能够稳定支撑，在支撑环11上设置有一个弹性件6，本实施例中，为了成本考虑，采用弹簧作为弹性件6（同时也可以采用橡胶棒等具有弹性的物件作为弹性件6）；弹簧的下端与支撑环11固定连接，上端与防护板3朝向地面的一侧固定连接。

本实施例中，连接杆51的初始状态为：连接杆51与防护板3铰接的一端往远离弹性网布21的方向倾斜，避免儿童在摔倒的时候，儿童对防护板3产生冲力的方向与连接杆51的轴向平行，使得连接杆51不能迅速发生位移，使得儿童受到防护板3的反向作用力较大而使儿童受伤。

为了增加儿童在玩耍时不易摔倒，在支撑环11上固定有一个扶手7，扶手7呈T形设置，便于儿童用手把握。

本使用时，儿童在弹性网布21上玩耍，手部握住扶手7，在玩耍的过程中，儿童失去重心摔倒时，儿童的头部会与防护板3上的缓冲垫4接触，缓冲垫4产生形变，减小了头部对防护板3产生的冲力，随着儿童继续往靠近防护板3的方向移动，防护板3带动连接杆51往远离弹性网布21的方向移动，同时防护板3驱动弹簧压缩，产生弹力，弹力的方向与冲力的方向相反，将冲力逐渐抵消，使头部受到防护板3因冲力而产生的反向作用力较小，且弧形的一侧增加了缓冲垫4与头部的接触面积，减小了反向作用力对头部产生的压强，对头部具有良好的保护作用；且在儿童玩耍的过程中，当脚部置于转动轮8和弹性网布21之间时，橡胶材质的转动轮8不会与脚部产生较大的摩擦，对脚部也具有良好的保护作用。

实施例2，一种蹦床，如图3和图4所示，本实施例中，将实施例1中的连接杆51（见图2）换成套杆52和内杆53，套杆52和内杆53均呈四棱柱设置，在套杆52中沿长边方向开设有一个和内杆53相匹配的滑槽521，将内杆53穿设在该滑槽521中且沿着滑槽521的内壁滑动，套杆52的下端和支撑环11固定连接，内杆53的上端和防护板3朝向地面的一侧固定连接。

使用时，儿童的头部与防护板3上的缓冲垫4发生抵触，对缓冲垫4产生冲力，使得缓冲垫4带动防护板3沿着内杆53的长边方向往靠近套杆52的方向移动，同时防护板3的位移使得弹簧压缩，弹簧产生弹力，弹力逐渐将冲力抵消，从而使防护板3因冲力而产生的反向作用力减小，使头部受到的反向作用力较小，不会对头部造成伤害，从而对儿童的头部起到保护作用。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
