双层抓物游戏机的制作方法

本实用新型为一种双层抓物游戏机，特别是一种设置有双层置物空间，可提供多人抓物、竞技玩乐的抓物游戏机。

背景技术：

目前市面上常见的抓物游戏机，主要是以一机体利用透明板围设形成一容置空间，容置空间上设置有轨道，轨道上承设有一天车，天车下方设有抓爪，机体前方则设有操作杆与操作钮，该操作杆可控制天车的移动方向，令抓爪可随天车于轨道上水平移动而可变换位置，操作钮可控制抓爪的抓取，使玩家可夹取所欲位置的商品，而可提供高度趣味性、自主性的娃物游戏。

但查，由于现有的抓物游戏机仅设置一容置空间与一天车及抓爪，因此其仅能提供一人操作游玩，而具有单调、无趣味性糗无法多人同乐的缺点，纵使有业者排列摆置数台抓物游戏机，以供多人游玩，但因其不仅需较大的空间来摆放，且需较高的电力负载，实有浪费空间与电能的缺失。

技术实现要素：

本实用新型所要解决的主要技术问题在于，克服现有技术存在的上述缺陷，而提供一种双层抓物游戏机，其设置有双层置物空间，可提供多人抓物、竞技玩乐。

本实用新型解决其技术问题所采用的技术方案是：

一种双层抓物游戏机，包含有一机体、二轨道组与至少二组以上的天车抓爪组；其中：

机体，其内隔设有上层空间与下层空间，机体内相对下层空间下方借由第一隔板与第二隔板分隔设置有前通道与后通道，且该第一隔板与第二隔板下侧设有一凸挡部；而该前通道与后通道上方分别形成前落物口与后落物口，该前落物口与后落物口与下层空间连通，且该前落物口与后落物口间借由一轴杆设有一概呈ㄑ型的分道板，该分道板可以轴杆为旋转支点向前或向后旋转；又，机体前侧并设有上取物口与下取物口，令该上取物口与前通道连通，该下取物口与后通道连通；且该上取物口与下取物口各设有可向内掀转的门片，该门片的底端旋转对应凸挡部，令门片掀转后可受凸挡部的止挡而不再掀转；再，该上层空间后方设有连通孔，该连通孔对应于后落物口上方；再，该机体前侧设有操作台，操作台上设有操作杆与操作钮，且该操作台上并设有上选择键与下选择键，且该操作台上并设有投币口；

轨道组，设于机体的上层空间与下层空间的上方，用以承置天车抓爪组；

天车抓爪组，包含有一天车与一抓爪，该天车设置于上层空间与下层空间上方所设的轨道组上，上层空间的天车抓爪组与操作台的上选择键电性连接，下层空间的天车抓爪组与操作台的下选择键电性连接，且上层空间与下层空间的天车抓爪组可受操作台上所设操作杆与操作钮的控制而可于轨道组上水平移动与抓物；

借由上述构造，提供一种设置有双层置物空间，可提供多人抓物、竞技玩乐的抓物游戏机。

本实用新型的有益效果是，其设置有双层置物空间，可提供多人抓物、竞技玩乐。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的立体图。

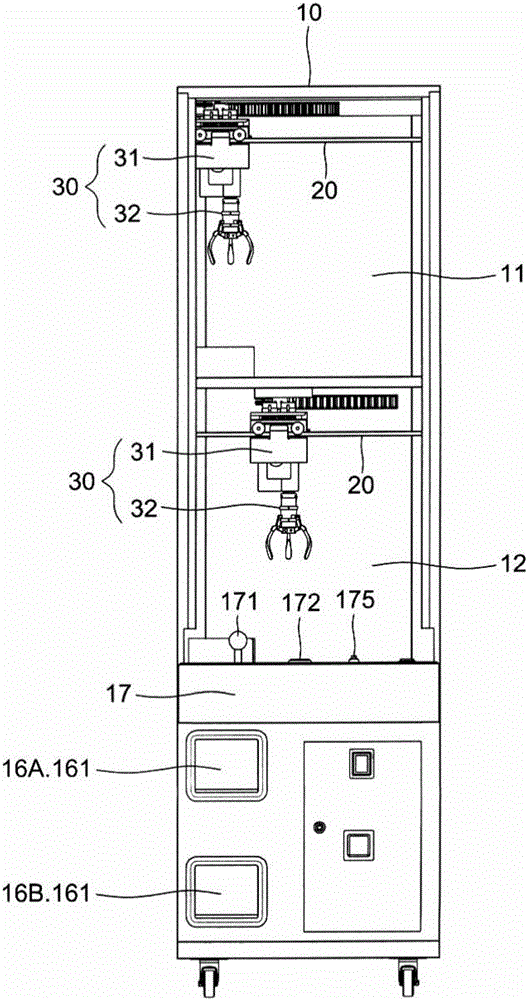

图2是本实用新型的主视图。

图3本实用新型的侧视图。

图4是实用新型的侧视图，及挡片可止挡门片掀转的示意图。

图5是本实用新型第二实施例的设置有四组置物空间与四组天车抓爪组的立体图。

图6是本实用新型第二实施例的设置有四组置物空间与四组天车抓爪组的前视图。

图7是本实用新型第二实施例的立体图。

图8是本实用新型第二实施例的前视图。

图中标号说明：

10 机体

11 上层空间

111 连通孔

112 隔板

12 下层空间

121 隔板

13A 第一隔板

13B 第二隔板

131 凸挡部

14A 前通道

14B 后通道

141 前落物口

142 后落物口

15 轴杆

151 分道板

16A 上取物口

16B 下取物口

161 门片

17 操作台

171 操作杆

172 操作钮

173 上选择键

174 下选择键

175 投币口

20 轨道组

30 天车抓爪组

31 天车

32 抓爪

具体实施方式

有关本实用新型为达到目的所运用的技术手段及其构造，兹谨再配合图1至图6所示的第一实施例，及图7至图8所示第二实施例，详细说明如下：

如图1、图2所示，实施例中的抓物游戏机，包含有一机体10、二轨道组20与至少二组以上的天车抓爪组30；其中：

机体10(请同时参阅图3所示)，其内隔设有上层空间11与下层空间12，机体10内相对下层空间12下方借由第一隔板13A与第二隔板13B分隔设置有前通道14A与后通道14B，且该第一隔板13A与第二隔板13B下侧设有一凸挡部131；而该前通道14A与后通道14B上方分别形成前落物口141与后落物口142，该前落物口141与后落物口142与下层空间12连通，且该前落物口141与后落物口142间借由一轴杆15设有一概呈ㄑ型的分道板151，该分道板151可以轴杆15为旋转支点向前或向后旋转；又，机体10前侧并设有上取物口16A与下取物口16B，令该上取物口16A与前通道14A连通，该下取物口16B与后通道14B连通；且该上取物口16A与下取物口16B各设有可向内掀转的门片161，该门片161的底端旋转对应凸挡部131，令门片161掀转后可受凸挡部131的止挡而不再掀转；再，该上层空间11后方设有连通孔111，该连通孔111对应于后落物口142上方；再，该机体10前侧设有操作台17，操作台17上设有操作杆171与操作钮172，且该操作台17上并设有上选择键173与下选择键174，且该操作台17上并设有投币口175。

轨道组20(请同时参阅图3所示)，设于机体10的上层空间11与下层空间12的上方，用以承置天车抓爪组30。

天车抓爪组30(请同时参阅图3所示)，包含有一天车31与一抓爪32，该天车31设置于上层空间11与下层空间12上方所设的轨道组20上，上层空间30的天车抓爪组30与操作台17的上选择键173电性连接，下层空间12的天车抓爪组30与操作台17的下选择键174电性连接，且上层空间30与下层空间12的天车抓爪组30可受操作台17上所设操作杆171与操作钮172的控制而可于轨道组20上水平移动与抓物。

而如图1至图3所示的第一实施例，其于上层空间11设置一组轨道组20与一天车抓爪组30，下层空间12则同样设置一组轨道组20与一天车抓爪组30，且该操作台17上仅设置一操作杆171与一操作钮172；借由上述构造，使用者后将硬币(或代币)投入投币口175后，可依据需求选按上选择键173选择上层空间11或选按下选择键174以选择下层空间12来进行抓物；当选择上层空间11后，使用者即可利用操作杆171与操作钮172操作控制上层空间11所设天车抓爪组30的天车31于轨道组20上移动至所欲位置后，即可利用操作钮172控制抓爪32抓取商品，接着该天车31即移动至上层空间11所设连通孔111的上方(如图4所示)，抓爪32即松开商品，该商品即由连通孔111掉落至下层空间12所设的后落物口142，接着压迫分道板151，使分道板151逆时旋转，该商品即可进入后通道14B，使用者可向内掀转设于下取物口16B的门片161，即可取回抓取的商品。

而当玩家选择下层空间12后，玩家即可利用操作杆171与操作钮172操作控制下层空间12所设天车抓爪组30的天车31于轨道组20上移动至所欲位置后，即可利用操作钮172控制抓爪32抓取商品，接着该天车31即移动至下层空间12所设前落物口141上方(如图5所示)，抓爪32即松开商品，该商品即压迫分道板151，使分道板151顺时旋转，该商品即可进入前通道14A，使用者可向内掀转设于上取物口16A的门片161，即可取回抓取的商品。

又，如图6所示，当有宵小欲由上取物口16A或下取物口16B伸入偷取机体10内的商品时，由于上取物口16A与下取物口16B各设有一门片161，且第一隔板13A与第二隔板13B下侧设有一凸挡部131，当该门片161持续向内掀转时，其可受凸挡部131的止挡而无法再掀转向上，进而可封闭前通道14A与后通道14B，进而使宵小无法偷取机体10内的商品，以维护商品的安全。

又如图7、图8所示的第二实施例，其是本实用新型的上层空间11的左、右两侧各设有一连通孔111，且上层空间11中央设置有一隔板112与一轨道组20，轨道组20上承设有二天车抓爪组30，下层空间12则同样设置有一隔板121与一轨道组20，轨道组20上承设有二天车抓爪组30，使形成四个置物空间，且下层空间12的左、右二侧各设有前通道14A与后通道14B，机体10前侧的左、右两边各设有一上取物口16A与下取物口16B，上取物口16A及下取物口16B分别与前通道14A及后通道14B连通，而前通道14A与后通道14B的上方分别形成前落物口141与后落物口142，前落物口141与后落物口142间同样设有分道板151；同时，该操作台17的左、右两边各设置一操作杆171与一操作钮172，且操作台17的左、右两边各设有一上选择键173与一下选择键174，该操作台17上则设置有二投币口175；借此，使机体10内具有四组天车抓爪组30与容物空间，其可提供业者放置不同种类的商品，并可使玩家有多样性的选择，且可同时提供二人游玩抓物，而可达同乐与竞技的游戏效果。

依据上述设计，本实用新型确具有如下的优点：

(一)当本实用新型于一机体10内设置上、下层空间11、12，并设置有二组天车抓爪组30时，其可提供业者放置不同种类的商品，其除可提供使用者多样的选择，且无须设置二台游戏机，实可减少空间的浪费与电能的耗损。

(二)当本实用新型的上、下层空间11、12各设置一隔板，并于其内各设置有二组天车抓爪组30时，其可形成四个容置空间，机体10的操作台上并设置二组操作杆171与操作钮172，其可提供更多样商品的放置，提高玩家的选择性，且可提供玩家双人同时进行抓物游戏，而具有竞技、同乐的趣味性。

(三)由于本实用新型的上取物口16A与下层取物口15B各设有可向内掀转的门片161，而前通道14A与后通道14B内并设有凸挡部131，当门片161向内掀转至高点时，其可受凸挡部131的止挡而不再持续上掀，使可封闭前通道14A与后通道14B，进而可避免宵小窃取机体10内的商品。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
