一种多变玩具的卡接组件的制作方法

本实用新型涉及一种玩具配件，特别涉及一种多变玩具的卡接组件。

背景技术：

玩具种类众多，主要用于供儿童玩耍，其中包括电动玩具和益智玩具等分类，目前市场上的益智玩具主要为积木、拼图等，积木搭好好后，容易碰倒，而且收集不是很方便，所以需要一种多变玩具的卡接组件才能解决这些问题。

技术实现要素：

针对现有的技术不足，本实用新型提供一种多变玩具的卡接组件。

为了实现上述目的，本实用新型所采取的技术方案是：一种多变玩具的卡接组件，包括多变玩具，包括第一卡件、第二卡件、第三卡件、第四卡件、第五卡件、第六卡件和第七卡件，还包括若干玩具组件，所述的玩具组件通过第一卡件、第二卡件、第三卡件、第四卡件、第五卡件、第六卡件和第七卡件卡接组成多变玩具。

所述的第一卡件包括卡板，所述的卡板包括三个挡板，所述的三个挡板一端相连，且三个挡板之间的间距和夹角相等，且每两个相邻的挡板之间设有卡槽，所述的卡槽为圆弧状卡槽，所述的卡槽与挡板之间还设有加强筋，所述的挡板和卡槽为一体注塑成型。

所述的第二卡件包括卡板，所述的卡板两侧设有卡槽，所述的卡槽与卡板之间设有加强筋，所述的卡槽为圆弧状卡槽，所述的卡板两侧的卡槽槽向相反，所述的卡板与卡槽为一体注塑成型。

所述的第三卡件包括卡板，所述的卡板两侧设有凸起，所述的凸起内设有卡孔，所述的卡孔为方形通孔，卡板两侧的凸起卡孔相对应，所述的卡板和凸起为一体注塑成型。

所述的第四卡件包括卡板，所述的卡板两侧设有卡槽，所述的卡槽与卡板之间还设有加强筋，所述的卡槽为圆弧状卡槽，卡板两侧的卡槽槽向一致，所述的卡板与两侧卡槽为一体注塑成型。

所述的第五卡件包括卡板，所述的卡板两侧设有若干对应设置的卡块，卡板的下端设有卡槽，卡板的上端设有凸起，凸起上设有插孔，所述的卡板与卡块、卡槽和凸起均为一体注塑成型。

所述的第六卡件包括卡板，所述的卡板两端位于同一侧的表面设有卡槽，所述的卡槽为圆弧状卡槽，所述的卡槽与卡板为一体注塑成型。

所述的第七卡件包括卡板，所述的卡板两端设有切口，所述的切口为圆弧状切口。

本实用新型的有益效果：本实用新型提供一种多变玩具的卡接组件，本产品通过多个卡接件将玩具组件拼接组成不同的玩具，能让孩子在玩耍的过程中开发智力增长智慧，非常实用。

附图说明

图1为本实用新型的第一卡件结构示意图；

图2为本实用新型的第二卡件结构示意图；

图3为本实用新型的第三卡件结构示意图；

图4为本实用新型的第四卡件结构示意图；

图5为本实用新型的第五卡件结构示意图；

图6为本实用新型的第六卡件结构示意图；

图7为本实用新型的第七卡件结构示意图；

图8为本实用新型的实施例结构示意图。

具体实施方式

如图1～图8所示，一种多变玩具的卡接组件，包括多变玩具，包括第一卡件1、第二卡件2、第三卡件3、第四卡件4、第五卡件5、第六卡件6和第七卡件7，还包括若干玩具组件，所述的玩具组件通过第一卡件1、第二卡件2、第三卡件3、第四卡件4、第五卡件5、第六卡件6和第七卡件7卡接组成多变玩具，玩具组件之间可通过第一卡件1、第二卡件2、第三卡件3、第四卡件4、第五卡件5、第六卡件6和第七卡件7组合成各种形状结构不同的玩具，组合后的形状并不局限于附图8，可以组合成各种不同形状的玩具，也并非同时需要第一卡件1、第二卡件2、第三卡件3、第四卡件4、第五卡件5、第六卡件6和第七卡件7来拼接组合一个玩具，可以采用其中几个卡件或多个同样的卡件来组合成玩具。

如图1所示，所述的第一卡件1包括卡板11，所述的卡板11包括三个挡板，所述的三个挡板一端相连，且三个挡板之间的间距和夹角相等，且每两个相邻的挡板之间设有卡槽12，所述的卡槽12为圆弧状卡槽，所述的卡槽12与挡板之间还设有加强筋13，所述的挡板和卡槽12为一体注塑成型。

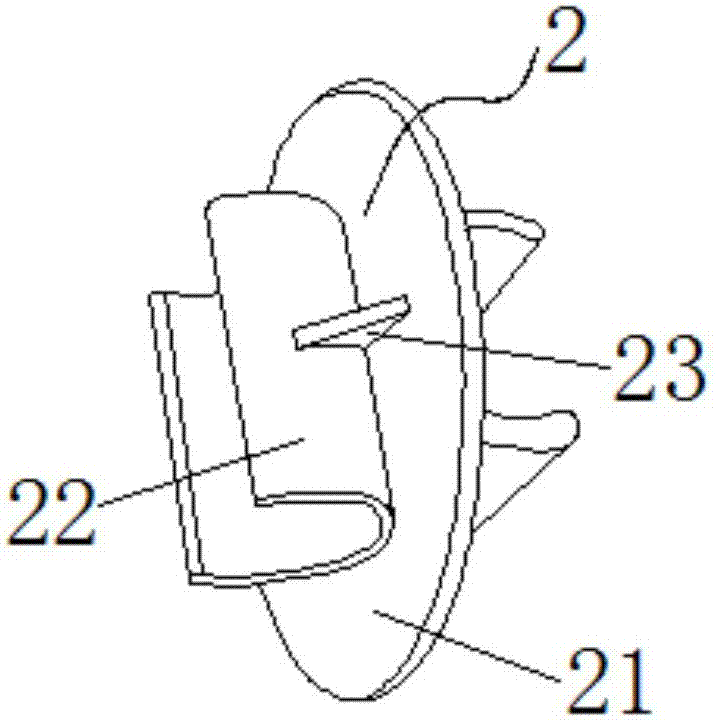

如图2所示，所述的第二卡件2包括卡板21，所述的卡板21两侧设有卡槽22，所述的卡槽22与卡板21之间设有加强筋23，所述的卡槽22为圆弧状卡槽，所述的卡板21两侧的卡槽22槽向相反，所述的卡板21与卡槽22为一体注塑成型，槽向指的是卡槽22的开口方向，两端的卡槽22开口方向不一样。

如图3所示，所述的第三卡件3包括卡板31，所述的卡板31两侧设有凸起32，所述的凸起32内设有卡孔33，所述的卡孔33为方形通孔，卡板31两侧的凸起32卡孔33相对应，所述的卡板31和凸起32为一体注塑成型。

如图4所示，所述的第四卡件4包括卡板41，所述的卡板41两侧设有卡槽42，所述的卡槽42与卡板41之间还设有加强筋43，所述的卡槽42为圆弧状卡槽，卡板41两侧的卡槽42槽向一致，所述的卡板41与两侧卡槽42为一体注塑成型。

如图5所示，所述的第五卡件5包括卡板51，所述的卡板51两侧设有若干对应设置的卡块52，卡板51的下端设有卡槽53，卡板的上端设有凸起54，凸起54上设有插孔55，所述的卡板51与卡块52、卡槽53和凸起54均为一体注塑成型。

如图6所示，所述的第六卡件6包括卡板61，所述的卡板61两端位于同一侧的表面设有卡槽62，所述的卡槽62为圆弧状卡槽，所述的卡槽62与卡板61为一体注塑成型。

如图7所示，所述的第七卡件7包括卡板71，所述的卡板71两端设有切口72，所述的切口72为圆弧状切口。

以上为本产品的七款卡件的具体结构，上述的卡槽均是用来卡住玩具，插孔或卡孔供玩具插入卡住，通过卡件的配合将多个玩具组件组合在一起。

本实用新型的有益效果：本实用新型提供一种多变玩具的卡接组件，本产品通过多个卡接件将玩具组件拼接组成不同的玩具，能让孩子在玩耍的过程中开发智力增长智慧，非常实用。
