一种压力蒸汽发生器及具有其的挂烫机的制作方法

本实用新型涉及衣物熨烫技术领域，特别是一种压力蒸汽发生器及具有其的挂烫机。

背景技术：

目前压力蒸汽挂烫机，其压力热锅的泄压排汽大都是从压力热锅的顶部排气，第一容易使高压高温蒸汽从产品间隙冲出，对人体产生伤害；第二会导致高温蒸汽充满整个产品内部，造成产品内的其他元件损坏(电路板等)。

技术实现要素：

本实用新型提供一种压力蒸汽发生器及具有其的挂烫机，以解决上述挂烫机泄压排汽时，蒸汽从产品间隙冲出，影响人体和损坏产品元件的技术问题。

为了解决上述技术问题，本实用新型提供一种压力蒸汽发生器，包括压力热锅，和用于将所述压力热锅内的水加热成蒸汽的加热体，所述压力热锅设有与其连通的蒸汽出口和泄压排气口，所述泄压排气口连接有泄压排气管，所述泄压排气管的气体出口朝向所述压力热锅的下部。

本实用新型的有益效果是：由于压力蒸汽发生器的泄压排气口连接有泄压排气管，且泄压排气管的出口朝向所述压力热锅的下部；当压力热锅发生泄压排汽时，高压蒸汽通过泄压排气口和泄压排气管，从压力热锅的下部排出，这样，蒸汽不会从产品间隙冲出，不会影响人体和损坏产品元件。

进一步，所述泄压排气口设置在所述压力热锅的侧面或顶面。

采用上述进一步方案的有益效果是：泄压排气口设置在压力热锅的侧面或顶面，防止长期使用后，水垢堆积堵塞泄压排气口，提高了产品的可靠性。

进一步，所述泄压排气管的气体出口位于所述压力热锅的下部。

采用上述进一步方案的有益效果是：泄压排气管的出口位于压力热锅的下部，使得高压蒸汽从压力热锅的下部泄露出，进一步避免其对产品和人体的影响。

进一步，所述加热体位于所述压力热锅的内部，设置在所述压力热锅底部的内表面上。

采用上述进一步方案的有益效果是：将加热体设置在压力热锅的内部，使其直接为压力热锅内部的水进行加热，其加热效率较高。

进一步，所述加热体位于所述压力热锅的外部，设置在所述压力热锅底部的外表面上。

采用上述进一步方案的有益效果是：将加热体设置在压力热锅底部的外表面上，通过压力热锅物理传热，再加热压力热锅内部的水，由于加热体不与水直接接触，提高了加热体的使用寿命。

进一步，所述泄压排气管通过焊料、卡簧或螺纹与所述泄压排气口连接。

采用上述进一步方案的有益效果是：采用固定或者可拆卸的连接方式将泄压排气管和泄压排气口连接，以适应不同的条件下使用。

进一步，所述泄压排气管的材料为金属或硅胶。

采用上述进一步方案的有益效果是：金属的泄压排气管，耐腐蚀性较好，使用寿命较长；硅胶材料的泄压排气管，成本较低。

进一步，所述压力蒸汽发生器还包括底座，所述底座设置在所述压力热锅的下部，所述泄压排气管的气体出口位于所述底座的下方。

采用上述进一步方案的有益效果是：泄压排气管的出口位于底座的下方，进一步提高了产品的安全性能。

本实用新型还提供一种挂烫机，包括挂烫机主体、压力蒸汽发生器、导汽管和烫头，所述压力蒸汽发生器设置在所述挂烫机主体的内部，所述压力蒸汽发生器为上述的压力蒸汽发生器，所述烫头通过所述导汽管与所述压力蒸汽发生器中压力热锅的蒸汽出口连通。

本实用新型挂烫机的有益效果是：由于挂烫机的压力蒸汽发生器为上述的压力蒸汽发生器，上述压力蒸汽发生器的泄压排气口连接有泄压排气管，且泄压排气管的出口朝向所述压力热锅的下部；当压力热锅发生泄压排汽时，高压蒸汽通过泄压排气口和泄压排气管，从压力热锅的下部排出，这样，蒸汽不会从产品间隙冲出，不会影响人体和损坏产品元件。

附图说明

图1是本实用新型挂烫机的立体结构图，

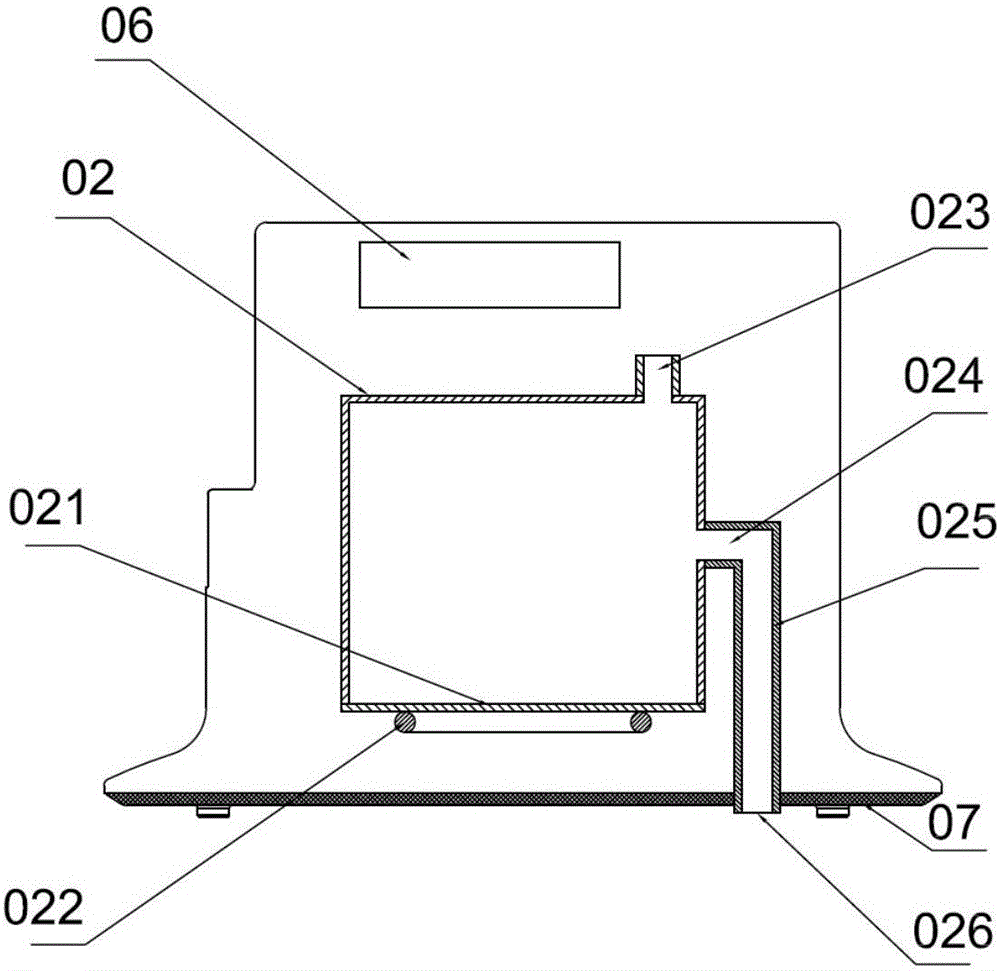

图2是图1中S-S方向压力蒸汽发生器的剖视图。

附图中，各标号所代表的部件列表如下：

01、挂烫机主体，02、压力热锅，021、压力热锅底部，022、加热体，023、蒸汽出口，024、泄压排气口，025、泄压排气管，026、气体出口，03、导汽管，04、烫头，05、电源插头，06、控制板

具体实施方式

下面结合附图和实施方式对本实用新型作进一步的说明。

本实用新型挂烫机参见图1和图2，包括挂烫机主体01、压力蒸汽发生器、导汽管03和烫头04，压力蒸汽发生器设置在挂烫机主体01的内部，挂烫机主体01设有外罩，外罩内部设置有压力蒸汽发生器，压力蒸汽发生器为上述的压力蒸汽发生器，烫头04通过导汽管03与压力蒸汽发生器中压力热锅02的蒸汽出口023连通，挂烫机主体01上设置有为压力热锅02供电的电源插头06,和用于控制挂烫机的控制板06；压力蒸汽发生器，包括压力热锅02，和用于将压力热锅02内的水加热成蒸汽的加热体022，压力热锅02设有与其连通的蒸汽出口023和泄压排气口024，泄压排气口024连接有泄压排气管025，泄压排气管025的气体出口026朝向压力热锅02的下部，底座07设置在压力热锅02的下部，底座07相当于挂烫机主体01的底壁，泄压排气管025的气体出口026位于底座07的下方。

由于挂烫机的压力蒸汽发生器为上述的压力蒸汽发生器，上述压力蒸汽发生器的泄压排气口连接有泄压排气管，且泄压排气管的出口朝向压力热锅的下部；当压力热锅发生泄压排汽时，高压蒸汽通过泄压排气口和泄压排气管，从压力热锅的下部排出，这样，蒸汽不会从产品间隙冲出，不会影响人体和损坏产品元件；泄压排气管的出口位于底座的下方，进一步提高了产品的安全性能。

在本实施例中，加热体022位于压力热锅02的外部，设置在压力热锅底部021的外表面上。

将加热体设置在压力热锅底部的外表面上，通过压力热锅物理传热，再加热压力热锅内部的水，由于加热体不与水直接接触，提高了加热体的使用寿命。

在具体实施示例中，加热体022位于压力热锅02的内部，设置在压力热锅底部021的内表面上。将加热体设置在压力热锅的内部，使其直接为压力热锅内部的水进行加热，其加热效率较高。

在具体实施例中，泄压排气管025通过焊料、卡簧或螺纹与泄压排气口024连接。采用固定或者可拆卸的连接方式将泄压排气管和泄压排气口连接，以适应不同的条件下使用。

在具体实施例中，泄压排气管025的材料为金属或硅胶。金属的泄压排气管，耐腐蚀性较好，使用寿命较长；硅胶材料的泄压排气管，成本较低。

在本实用新型的描述中，需要理解的是，术语“中心”、“长度”、“宽度”、“上”、“下”、“竖直”、“水平”、“顶”、“底”、“内”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

以上对本实用新型的压力蒸汽发生器及具有其的挂烫机进行了详细介绍，本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述。以上实施例的说明只是用于帮助理解本实用新型的核心思想；同时，对于本领域的一般技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，综上所述，本说明书内容不应理解为对本实用新型的限制。
