一种纺织面料蒸汽加湿用喷嘴的制作方法

本实用新型涉及纺织领域，尤其是一种纺织面料蒸汽加湿用喷嘴。

背景技术：

近年来，随着科技的进步，社会的发展，我国的纺织行业得到了快速的发展，随之而来的是纺织设备的快速发展。

纺织面料在预缩加工前需要在表面喷射蒸汽，以使面料经向自然放松状态下具有一定 的湿度和温度而达到还原，为下一步预缩做准备。纺织面料用蒸汽加湿机就是一种专用于在织物上喷射蒸汽的装置。但是，该种蒸汽加湿机的喷嘴的长度是固定的，且两端封闭，在喷嘴的底部设有喷口。对于不同宽度的面料，不能随之调节喷汽的宽度，存在局限性。

技术实现要素：

本实用新型的技术任务是针对上述现有技术中的不足提供一种纺织面料蒸汽加湿用喷嘴，该喷嘴可以根据不同面料的宽度调节喷汽的宽度，能够扩大使用范围。

本实用新型解决其技术问题所采用的技术方案是：该种纺织面料蒸汽加湿用喷嘴，其结构包括与蒸汽加湿机相连接的喷管，其特征是，所述的喷管的底部设有喷嘴，所述的喷嘴为一个两端开口的圆柱筒，所述的圆柱筒的底部设有喷汽口；所述的圆柱筒的两端开口处的内壁上分别设有螺纹，圆柱筒的两端分别设有与螺纹相配合的第一螺栓和第二螺栓。

优选的，所述的第一螺栓和第二螺栓的外侧分别向内嵌有十字凹槽。

本实用新型具有以下突出的有益效果：

1、由于所述的圆柱筒的两端开口处的内壁上分别设有螺纹，圆柱筒的两端分别设有与螺纹相配合的第一螺栓和第二螺栓，因此，使用时，喷嘴可以通过两侧的第一螺栓和第二螺栓的给进程度，来调节喷汽宽度的大小，从而适应了不同宽度面料的蒸汽加湿，扩大了适用范围，具有很好的推广利用价值。

2、由于所述的第一螺栓和第二螺栓的外侧分别向内嵌有十字凹槽，因此，使用时，当喷完一种宽度面料换另一种宽度的面料时，喷嘴温度很高，不能立马降下来，此时可以通过十字螺丝刀对两个螺栓进行调整，防止烫伤手指。

附图说明

图1是本实用新型的结构示意图；

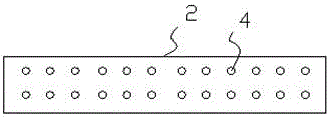

图2是图1中喷嘴的仰视结构示意图。

附图标记说明：1喷管，2喷嘴，3第一螺栓，4喷汽口，5第二螺栓。

具体实施方式

下面结合附图对本实用新型的实施例进行说明，实施例不构成对本实用新型的限制：

如图1、图2所示，该种纺织面料蒸汽加湿用喷嘴，其结构包括与蒸汽加湿机相连接的喷管1，所述的喷管1的底部设有喷嘴2，所述的喷嘴2为一个两端开口的圆柱筒，所述的圆柱筒的底部设有喷汽口4；所述的圆柱筒的两端开口处的内壁上分别设有螺纹，圆柱筒的两端分别设有与螺纹相配合的第一螺栓3和第二螺栓5。使用时，喷嘴可以通过两侧的第一螺栓和第二螺栓的给进程度，来调节喷汽宽度的大小，从而适应了不同宽度面料的蒸汽加湿，扩大了适用范围，

上述实施例中，具体的，所述的第一螺栓3和第二螺栓5的外侧分别向内嵌有十字凹槽（图中未示出）。使用时，当喷完一种宽度面料换另一种宽度的面料时，喷嘴温度很高，不能立马降下来，此时可以通过十字螺丝刀对两个螺栓进行调整，防止烫伤手指。

以上所述，仅为本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制。任何熟悉本领域的技术人员，在不脱离本实用新型技术方案范围情况下，都可利用上述所述技术内容对本实用新型技术方案做出许多可能的变动和修饰，或修改为等同变化的等效实施例。因此，凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术对以上实施例所做的任何改动修改、等同变化及修饰，均属于本技术方案的保护范围。
