一种波纹钢板与现浇钢筋混凝土共同受力的组合楼板的制作方法

本发明主要用于建筑工程领域现浇楼板使用。

背景技术：

目前在建筑工程领域现浇楼板的施工工序是：敷设板底模-底模上安装绑扎钢筋-浇筑混凝土-拆板底模-板底抹灰、刷白等装饰工序，其工序繁琐，耗时费力。

技术实现要素：

本发明克服了上述缺点，它施工速度快，工序简单，并且在同等截面面积情况下，比普通楼板的强度和刚度大很多；本发明主要由波纹钢板（1）、锚固钢筋（2）、拉结筋（3）、纵向受力主筋（4）、横向受力筋（5）、现浇混凝土（6）、纵向接头板（12）组成；波纹钢板（1）由多个腹板（7）、下波板（8）、上波板（9）组成；锚固钢筋（2）由左右两个锚固脚（10）和三角撑（11）组成，多个锚固钢筋（2）的左右两个锚固脚（10）沿板的纵向焊接在下波板（8）及上波板（9）上，且多个锚固钢筋（2）的纵向面与板的主要受力方向一致；拉结筋（3）的左右两个锚固脚（10）焊接在波纹钢板（1）的左右两块腹板（7）的内壁上，至少有两根拉结筋（3）焊接在波纹钢板（1）的左右两块腹板（7）的内壁上；波纹钢板（1）下部的凹槽下端布置有纵向受力主筋（4），横向受力筋（5）布置在波纹钢板（1）的上端，现浇混凝土（6）浇筑在波纹钢板（1）上，横向受力筋（5）至少有一根穿过每个焊接在上波板（9）的锚固钢筋（2）内；两块波纹钢板（1）的纵向接头放在纵向接头板（12）上，波纹钢板（1）只允许在梁的支座处有纵向接头，在两个梁的支座之间不允许有纵向接头，波纹钢板（1）的下端在梁的支撑处都需焊接牢固；纵向受力主筋（4）沿整个楼板的受力方向是通长的。

附图说明

附图标记说明：1-波纹钢板，2-锚固钢筋，3-拉结筋，4-纵向受力主筋，5-横向受力筋，6-现浇混凝土，7-腹板，8-下波板，9-上波板，10-锚固脚，11-三角撑，12-纵向接头板，13-梁。

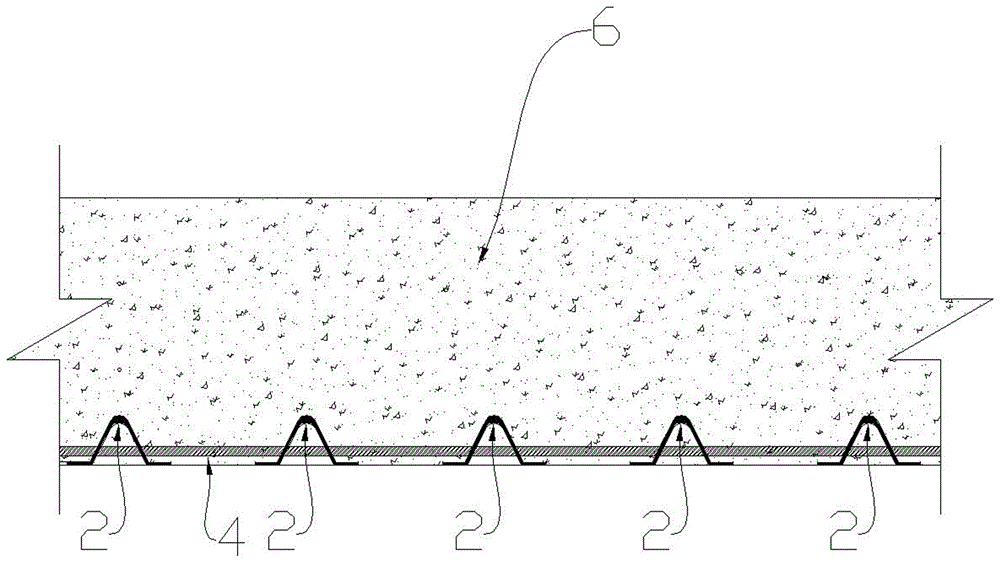

图1是本发明的立面剖面图。

图2是本发明的A-A剖面图。

图3是本发明的B-B剖面图。

图4是本发明波纹钢板1、锚固钢筋2、拉结筋3的立面剖面示意图。

图5是本发明波纹钢板1的立面剖面示意图。

图6是本发明锚固钢筋2的大样图。

图7是本发明拉结筋3大样图。

图8是本发明两块波纹钢板1在梁支座处的纵向搭接示意图。

图9是本发明与梁固定的立面剖面。

具体实施方式

先在工厂将单块的波纹钢板1、锚固钢筋2及拉结筋3加工焊接完成，然后在施工现场安装多个单块的波纹钢板1并在两块波纹钢板1的纵向接头处安装纵向接头板12且保证在接头处现浇混凝土不会漏浆，在波纹钢板1下部的凹槽内放置纵向受力主筋4，在波纹钢板1的上端放置横向受力筋5，最后浇筑现浇混凝土6，整个施工过程完成；需说明：当楼板承受外部荷载时，锚固钢筋2可以防止波纹钢板1与现浇混凝土6之间产生滑移及脱离，可以保证波纹钢板1与现浇混凝土6共同抵抗外力，此时的波纹钢板1起到了受力钢筋的作用；波纹钢板1的左右两块腹板7、下波板8及现浇混凝土6组合成一个钢筋混凝土小梁，拉结筋3将波纹钢板1的左右两块腹板7拉结，使钢筋混凝土小梁在楼板承受外部荷载时现浇混凝土6不会变形，实际上，左右两块腹板7及下波板8起着钢筋混凝土梁的箍筋作用，因此波纹钢板1与现浇混凝土6完全可以共同工作抵抗外力；波纹钢板1即可以当做现浇混凝土6的模板又可以当做板底的装饰面。
