一种电力用输电架的制作方法

本实用新型涉及一种电力用输电架。

背景技术：

现有的电力用钢结构输电架顶部多为水平状态的金属材料，金属材料具有导电性，雨季会与带电的云层形成电容器，容易导致输电架遭受雷击，影响电网安全。

现有的电力用输电架的横担，一般为正三角架结构，下雨的时候，雨水顺着三角架的两边流到绝缘子串和输电线缆上，这样增加了绝缘子串和输电线缆的浸泡时间，在阳光照射下，容易造成绝缘子串和输电线缆的老化，缩减了绝缘子串和输电线缆的使用寿命。

技术实现要素：

本实用新型所要解决的技术问题是，提供一种电力用输电架。更有效地避免雷击，用以更好地保护输电线路。本实用新型所要解决的第二个技术问题是，通过改进输电架的横担结构，减少绝缘子串和输电线缆在雨水中的浸泡时间，延长绝缘子串和输电线缆的使用寿命。

本实用新型技术方案如下：

一种电力用输电架，它包括弧形塔顶和塔腿，弧形塔顶和塔腿通过塔身连接；塔身上固定连接有至少一组横担3为上宽下窄的横担，横担的两端分别连接有绝缘子串。

圆弧塔顶具有顶檐。

圆弧塔顶为绝缘材料或金属材料上铺绝缘材料。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型弧形塔顶为绝缘材料，相对与金属材料具有电阻大的特点，雨季时候不容易与带电云层形成电容器，可以有效避免雷击。

2、本实用新型弧形塔顶上设有顶檐，雨季时候顶檐可以挡雨，延长部分材料和设备的使用寿命。

3、本实用新型中，输电架的横担为倒三角架结构，可以防止雨水顺三角架的两边滑落到绝缘子上，对绝缘子串和输电线缆进行浸泡；减少绝缘子串和输电线缆在雨水中的浸泡时间，延长绝缘子串和输电线缆的使用寿命。

附图说明

图1为本实用新型的结构示意图。

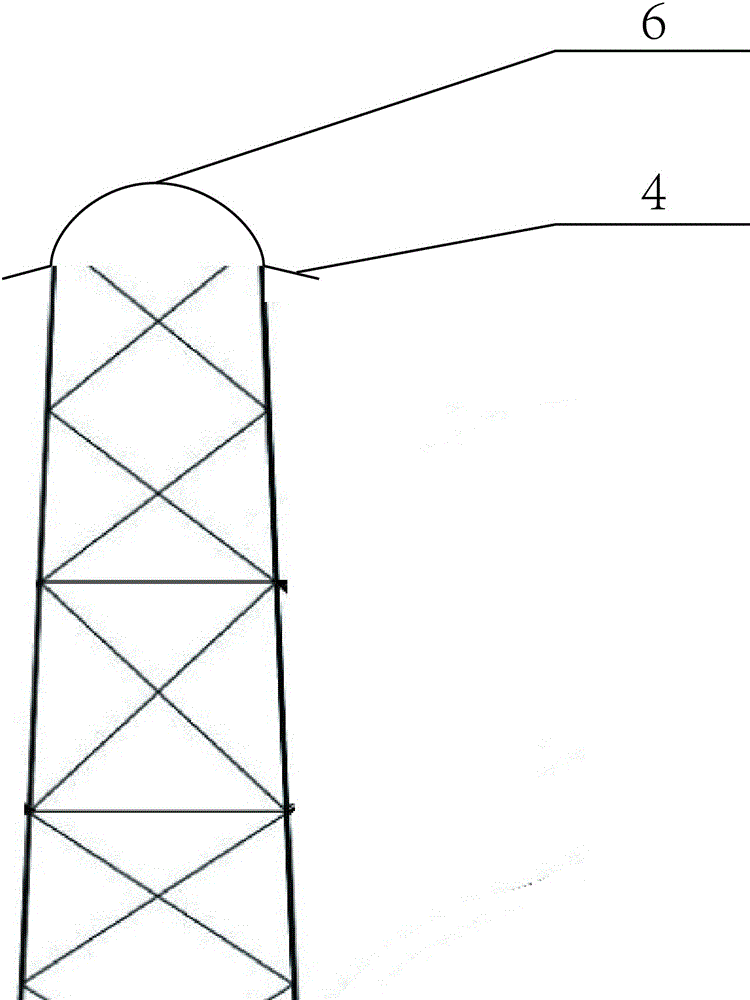

图2为本实用新型塔顶侧视示意图。

具体实施方式

下面结合附图和具体实施例详细说明本实用新型。

如图1，本实用新型的实施例包括弧形塔顶6和塔腿1。弧形塔顶6和塔腿1通过塔身2连接，塔身2上固定连接有两组横担3，横担3的两端分别连接有绝缘子串5。横担3为上宽下窄结构，类似于倒三角形状。

为避免延弧形塔顶6流下的雨水落到绝缘子串5上，弧形塔顶6上设有顶檐4，且弧形塔顶6安装方向与横担3的安装方向交叉，如图2所示。

为预防雨季时候输电架与带电云层形成电容器，遭受雷击，圆弧塔顶6材料为绝缘材料或金属材料上铺绝缘材料。
