一种硬隔离防护栏的制作方法

本实用新型涉及建筑施工技术领域，尤其涉及一种硬隔离防护栏。

背景技术：

在建筑工程中，钻机、混凝土搅拌机、灌浆机等建筑设备在运行过程中，可能飞溅出一些建筑材料，给建筑工人的人身构成一定风险。

为保障施工周边行人及车辆的安全，需要在建筑设备周边设置硬隔离防护栏，以保证建筑施工的顺利推进。

技术实现要素：

本实用新型的目的是针对上述技术问题，提供一种结构合理的硬隔离防护栏，其安装方便，能够有效防护建筑工程设备，保护施工人员的人身安全，保证建筑工程的顺利推进；部件采用可拆卸式连接，能够循环使用，节省建筑成本。

本实用新型的技术方案：

为解决上述技术问题，本实用新型提供硬隔离防护栏，其包括立杆，横杆及彩钢板。

立杆锚在混凝土地面上，横杆位于隔离防护栏内侧，横杆水平固定在立杆上；彩钢板位于隔离防护栏内侧，其由铁丝固定在横杆上。

进一步地，所述的立杆上设置有三道横杆，其中两道设置在立杆的顶端、底端，另一道设置在立杆的中部。

进一步地，所述的横杆与立杆采用可拆卸连接方式固定，以方便拆卸，循环应用于建筑工程，节约建筑成本。

进一步地，所述的隔离防护栏还包括斜撑，其均匀间隔设置；斜撑一端固定在立杆上，其另一端固定在混凝土块上的固定板上，以保证硬隔离防护栏的整体稳定性。

进一步地，所述斜撑位于隔离防护栏的内侧，其与立杆之间的夹角为30°～45°，以弱化工程施工对既有线路运行的影响。

进一步地，所述斜撑位于隔离防护栏内侧，固定板由预埋在混凝土块内的连接件固定。

本实用新型有益效果：

本实用新型提供的硬隔离防护栏，其结构合理，能够有效防护建筑工程设备，保护施工人员的人身安全，保证建筑工程的顺利推进；部件采用可拆卸式连接，可循环使用，节省建筑成本。

附图说明

通过结合以下附图所作的详细描述，本实用新型的上述和/或其他方面和优点将变得更清楚和更容易理解，这些附图只是示意性的，并不限制本实用新型，其中：

图1是本实用新型结构示意图；

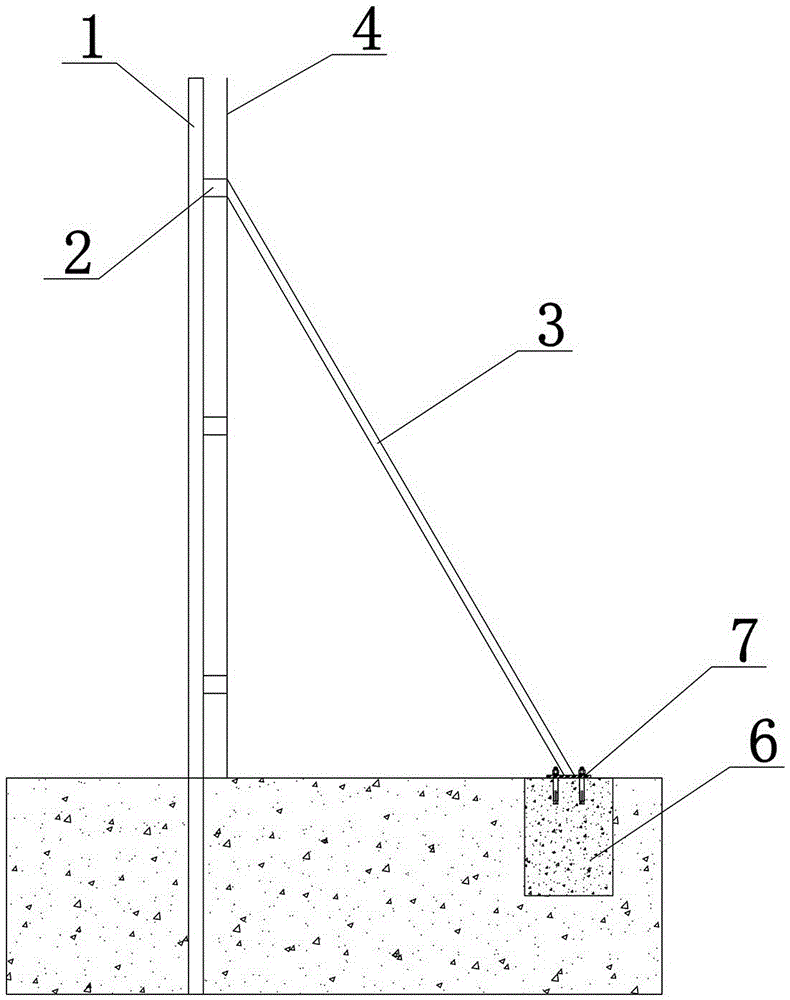

图2是图1的左视图；

图3是本实用新型之斜撑安装俯视图。

附图中，各标号所代表的部件如下：

1.立杆；2.横杆；3.斜撑；4.彩钢板；5.铁丝；6.混凝土块；7.固定板。

具体实施方式

下面结合具体实施例和附图对本实用新型一种硬隔离防护栏进行详细说明。

在此记载的实施例为本实用新型的特定的具体实施方式，用于说明本实用新型的构思，均是解释性和示例性的，不应解释为对本实用新型实施方式及本实用新型范围的限制。除在此记载的实施例外，本领域技术人员还能够基于本申请权利要求书和说明书所公开的内容采用显而易见的其它技术方案，这些技术方案包括采用对在此记载的实施例的做出任何显而易见的替换和修改的技术方案。

本说明书的附图为示意图，辅助说明本实用新型的构思，示意性地表示各部分的形状及其相互关系。请注意，为了便于清楚地表现出本实用新型实施例的各部件的结构，各附图之间并未按照相同的比例绘制。相同的参考标记用于表示相同的部分。

图1是本实用新型硬隔离防护栏的结构示意图，其包括立杆1，横杆2及彩钢板4。

立杆1锚在混凝土地面上，横杆2位于隔离防护栏内侧，横杆2水平固定在立杆1上；彩钢板4位于隔离防护栏内侧，其由铁丝5固定在横杆2上。

所述立杆1上设置有三道横杆2，其中两道设置在立杆1的顶端、底端，另一道设置在立杆1的中部。

本实施例中，立杆1的长度为1.5m，其中0.5m锚入混凝土地面中；横杆2设置三道，位于底端的横杆2与混凝土地面的距离为0.1m，位于顶端横杆2与立杆1顶部的距离为0.1m。

所述的横杆2与立杆1采用可拆卸连接方式固定，以方便拆卸，循环应用于建筑工程，节约建筑成本。本实施例中，横杆2与立杆1使用脚手架连接件连接，其也可采用铁丝5将横杆2与立杆1固定。

图2是图1的左视图，所述的隔离防护栏还包括斜撑3，其均匀间隔设置；斜撑3一端固定在立杆1上，其另一端固定在混凝土块6上的固定板7上，固定板7由预埋在混凝土块6内的连接件固定。

斜撑3位于隔离防护栏内侧，其与立杆1之间的夹角为30°～45°，以弱化工程施工对既有线路运行的影响。

本实施例中，为保证硬隔离防护栏的整体稳定性，每间隔9m设置一个斜撑3，斜撑3一端固定在立杆1上，其另一端固定在混凝土地面上，如图3所示，为本实用新型之斜撑安装俯视图。

为保证施工现场安全，需要搭建本申请阐述的硬隔离防护栏，其具体步骤如下：

首先，将立杆1锚入混凝土中；

接着，将横杆2采用可拆卸的方式固定在立杆1上；

接着，根据隔离防护栏的整体稳定性，设置斜撑3的间距，并将斜撑3固定；

最后，使用铁丝5将将彩钢板4固定在横杆2上。

本实用新型提供的硬隔离防护栏，其结构合理，安装方便，能够有效防护建筑工程设备，保护施工人员的人身安全，保证建筑工程的顺利推进；部件采用可拆卸式连接，能够循环使用，节省建筑成本。
