一种架设高空猫道用的自锚式可调踏板的制作方法

本实用新型涉及一种施工防护设备，尤其涉及一种架设高空猫道用的自锚式可调踏板。

背景技术：

目前高空猫道板施工主要采用的钢筋网定制脚手板或木脚手板，采用目前常用高空猫道板在索网施工中有如下缺点：目前猫道板主要用于临时施工索上，不适合搭设在结构拉索上，结构拉索对索的保护要求非常高。猫道板不能随着搭设跨度的不同而实现猫道板的自身长度调节。猫道板特别是木模板与施工索主要采用铁丝绑扎，在高空安全度不高。不能调节猫道板断面左右不平衡高度。

技术实现要素：

本实用新型针对上述不足提供了一种架设高空猫道用的自锚式可调踏板。

本实用新型采用如下技术方案：

本实用新型所述的一种架设高空猫道用的自锚式可调踏板，包括钢板，所述的钢板的两端分别设有角钢，钢板上设有若干根立杆，立杆之间设有生命线；所述的钢板的一端角钢上设有自锚式扣件形成锚固端，钢板的另一端角钢上设有组合式可封闭滑槽形成滑动端；若干块钢板锚固端与滑动端相互插置，成前后相互拼接形成高空猫道。

本实用新型所述的架设高空猫道用的自锚式可调踏板，所述的钢板两端的角钢分别由两根平行的角钢组成，两块角钢的边缘部与钢板的侧边缘平行。

本实用新型所述的架设高空猫道用的自锚式可调踏板，所述的自锚式扣件包括高度可调节螺杆，扣件，紧固螺母，锚固螺栓；所述的扣件分为上、下夹持部，上、下夹持部分别设有咬合部，咬合部布置在高度可调节螺杆上，上、下夹持部的咬合部的另一侧通过轴相互铰接；上、下夹持部之间形成圆形钢索孔；所述的上、下夹持部的咬合部上设有紧固螺母，下设有锚固螺栓。

本实用新型所述的架设高空猫道用的自锚式可调踏板，所述的上、下夹持部的咬合部与高度可调节螺杆、锚固螺栓均焊接固定。

本实用新型所述的架设高空猫道用的自锚式可调踏板，所述的圆形钢索孔内侧设有橡胶套。

本实用新型所述的架设高空猫道用的自锚式可调踏板，所述的组合式可封闭滑槽包括滑动槽上部，滑动槽下部；所述的滑动槽上部成“弓”形；滑动槽上部盖合在滑动槽下部上；滑动槽上部的中心凹陷处与滑动槽下部之间通过锚固螺栓相互连接；滑动槽上部的中心凹陷处的两侧凸起部上端分别设有高度可调节螺杆；高度可调节螺杆上设有紧固螺母。

本实用新型所述的架设高空猫道用的自锚式可调踏板，所述的滑动槽上部与滑动槽下部的内侧设有橡胶套。

本实用新型所述的架设高空猫道用的自锚式可调踏板，所述的钢板的一侧设有销接立杆装置；立杆布置在销接立杆装置上。

本实用新型所述的架设高空猫道用的自锚式可调踏板，所述的钢板内设有若干片加劲片进行加固。

有益效果

本实用新型所述的架设高空猫道用的自锚式可调踏板，解决了在结构索上搭设猫道几个特殊要求，实现跨度和左右高度可调，结构索在封闭滑槽可滑动，锚固可靠，包裹的橡胶软套对结构索全方位保护。踏板加工简单、使用牢固，易于安装，方便拆卸。

附图说明

图1是本实用新型的结构示意图；

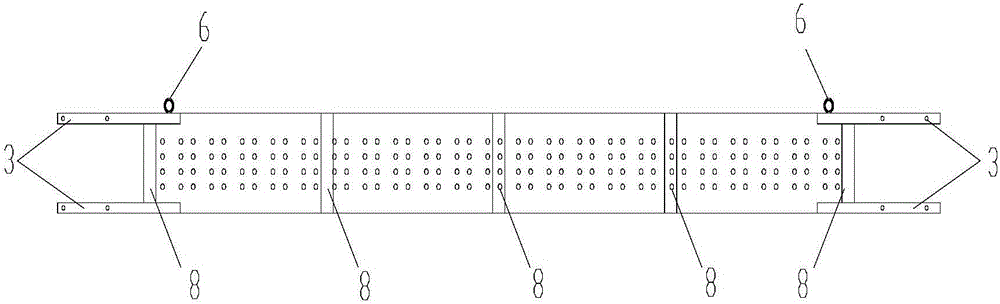

图2是本实用新型的俯视结构示意图；

图3是本实用新型的自锚式扣件结构示意图；

图4是本实用新型的组合式可封闭滑槽结构示意图；

图5是本实用新型的立杆结构示意图；

图6是本实用新型的钢板截面示意图。

具体实施方式

为使本实用新型实施例的目的和技术方案更加清楚，下面将结合本实用新型实施例的附图，对本实用新型实施例的技术方案进行清楚、完整地描述。显然，所描述的实施例是本实用新型的一部分实施例，而不是全部的实施例。基于所描述的本实用新型的实施例，本领域普通技术人员在无需创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围：

如图所示：一种架设高空猫道用的自锚式可调踏板，包括钢板1，所述的钢板1的两端分别设有角钢3，钢板1上设有若干根立杆7，立杆7之间设有生命线9；所述的钢板1的一端角钢3上设有自锚式扣件2形成锚固端，钢板1的另一端角钢3上设有组合式可封闭滑槽5形成滑动端；若干块钢板1锚固端与滑动端相互插置，成前后相互拼接形成高空猫道。

钢板1两端的角钢3分别由两根平行的角钢组成，两块角钢的边缘部与钢板1的侧边缘平行。

自瞄式扣件2包括高度可调节螺杆4，扣件10，紧固螺母11，锚固螺栓12；所述的扣件10分为上、下夹持部，上、下夹持部分别设有咬合部13，咬合部13布置在高度可调节螺杆4上，上、下夹持部的咬合部13的另一侧通过轴相互铰接；上、下夹持部之间形成圆形钢索孔；所述的上、下夹持部的咬合部13上设有紧固螺母11，下设有锚固螺栓12。上、下夹持部的咬合部13与高度可调节螺杆4、锚固螺栓12焊接固定。圆形钢索孔内侧设有橡胶套。

组合式可封闭滑槽5包括滑动槽上部14，滑动槽下部15；所述的滑动槽上部14成“弓”形；滑动槽上部14盖合在滑动槽下部15上；滑动槽上部14的中心凹陷处与滑动槽下部15之间通过锚固螺栓12相互连接；滑动槽上部14的中心凹陷处的两侧凸起部上端分别设有高度可调节螺杆4；高度可调节螺杆4上设有紧固螺母11。滑动槽上部14与滑动槽下部15的内侧设有橡胶套。

钢板1的一侧设有销接立杆装置6；立杆7布置在销接立杆装置6上。钢板1内设有若干片加劲片8进行加固。

加工说明：

主板加工：先采用带钢冲孔并轧制成带钢冲孔型钢板（主板），焊接加劲片，然后将4根钻孔的端部角钢焊接在两端，保证一定的搭接长度。再在两侧分别焊上销接立杆装置。

锚固端零件加工：首先加工类似于脚手架的自锚式扣件，并将扣件锚固螺栓与扣件焊接。然后将“4 高度可调节螺杆”焊接在扣件上，与扣件锚固螺栓对中（注意：滑动槽与钢索接触面包裹橡胶软套）。

滑动端零件加工：采用钢带加工成如图所示的弓形槽以及下部盖板，对中打孔，配锚固螺栓。将高度可调节螺杆焊接在图示位置（注意：扣件内表面与钢索接触面包裹橡胶软套）。

本实用新型适用于高空猫道搭设。通过本次实用新型的自锚式可调踏板搭设的高空猫道，踏板自己锚固于猫道索上，并有一定的自由伸缩滑动空间，安全、稳固，搭设方便。特别是在高空索网施工中，一个方向拉索施工完成，施工另外一个方向的拉索时，采用本踏板在已施工拉索上搭设猫道，解决了对已施工拉索的保护、空中网格跨度微调、踏板与拉索可靠锚固等难题，新型、实用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求的保护范围为准。
