一种幕墙横梁连接结构的制作方法

本实用新型涉及幕墙结构领域，具体来说涉及一种幕墙横梁连接结构。

背景技术：

近年来，幕墙在建筑装饰领域中的应用越来越广泛，尤其是铝合金幕墙；铝合金幕墙质感独特，色泽丰富、持久，而且外观形状可以多样化，并能与玻璃幕墙材料、石材幕墙材料完美地结合；其完美外观，优良品质，维护成本低，性能的价格比高。由于建筑要求，铝合金幕墙不可避免存在转角位置，有的转角位置分格尺寸很小（小于450mm）、与主体结构间隙小；传统的横梁安装方式会降低转角处横梁安装连接的平整度和顺直度，安装效果不理想。

技术实现要素：

本实用新型的目的在于提供一种幕墙横梁连接结构，以克服现有的转角处横梁安装不平整，不顺直，安装效果差的缺陷。

为此，本实用新型提供了一种幕墙横梁连接结构，包括第一横梁和第二横梁，以及与所述第一横梁连接的第一立柱，与所述第二横梁连接的第二立柱；所述第一横梁和所述第二横梁夹角为90°，所述第一横梁和所述第二横梁内部安装有横梁插芯；所述横梁插芯包括第一插芯和第二插芯，所述第一插芯和所述第二插芯夹角为90°，所述第一插芯安装在所述第一横梁内部，所述第二插芯安装在所述第二横梁内部，从而将所述第一横梁和所述第二横梁连接在一起；所述第一插芯和所述第二插芯卡扣连接，所述第一插芯和所述第二插芯外表面均具有铝合金氧化膜，所述铝合金氧化膜的厚度为40um-100um。

如上所述的幕墙横梁连接结构，所述第一插芯的一端设有第一圆柱形凸起，另一端设有第一圆弧形沟槽；所述第二插芯的一端设有第二圆弧形沟槽，另一端设有第二圆柱形凸起；所述第一插芯的所述第一圆柱形凸起卡扣在所述第二插芯的所述第二圆弧形沟槽中，所述第二插芯的所述第二圆柱形凸起卡扣在所述第一插芯的所述第一圆弧形沟槽中，从而使得所述第一插芯和所述第二插芯通过卡扣方式可拆卸连接。

如上所述的幕墙横梁连接结构，所述第一插芯通过螺钉安装在所述第一横梁内部，所述第二插芯通过螺钉安装在所述第二横梁内部。

如上所述的幕墙横梁连接结构，所述横梁插芯的材质为铝合金。

与现有技术相比，本实用新型的优点和积极效果是：本实用新型提供了一种幕墙横梁连接结构，包括第一横梁和第二横梁，以及与第一横梁连接的第一立柱，与第二横梁连接的第二立柱；所述第一横梁和所述第二横梁夹角为90°，所述第一横梁和所述第二横梁内部安装有横梁插芯；所述横梁插芯包括第一插芯和第二插芯，将夹角为90°的第一插芯和第二插芯分别安装在第一横梁和第二横梁内部，从而可以将夹角为90°的第一横梁和第二横梁连接在一起，提高了90°转角处第一横梁和第二横梁连接的平整度和顺直度，进而提高了安装效果。第一插芯和第二插芯通过卡扣方式可拆卸连接，从而便于横梁插芯在第一横梁和第二横梁内部的安装和拆卸。

结合附图阅读本实用新型的具体实施方式后，本实用新型的其他特点和优点将变得更加清楚。

附图说明

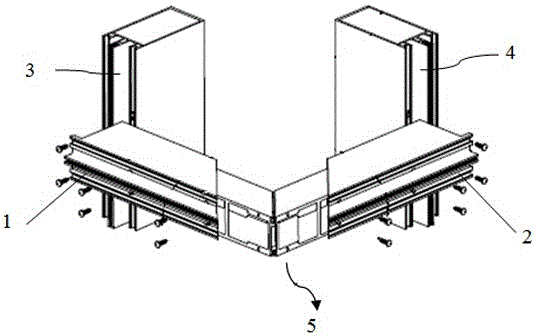

图1是本实用新型幕墙横梁连接结构的一种实施例的结构示意图；

图2是图1实施例幕墙横梁连接结构的一种实施例的结构分解示意图；

图3是本实用新型幕墙横梁连接结构的横梁插芯的一种实施例的结构示意图；

图4是图3实施例横梁插芯的第一插芯的横截面示意图；

图5是本实用新型幕墙横梁连接结构的横梁插芯的第一插芯的一种实施例的结构示意图；

图6是本实用新型幕墙横梁连接结构的横梁插芯的第二插芯的一种实施例的结构示意图；

图1-图6中，附图标记及其对应的部件名称如下：

1.第一横梁；2.第二横梁；3.第一立柱；4.第二立柱；5.横梁插芯；51.第一插芯；511.第一圆柱形凸起；512.第一圆弧形沟槽；52.第二插芯；521.第二圆柱形凸起；522.第二圆弧形沟槽；53.铝合金氧化膜；6.螺钉。

具体实施方式

以下对本实用新型的具体实施方式进行详细说明，应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。

如图1-图6所示，幕墙横梁连接结构包括第一横梁1和第二横梁2，以及与第一横梁1连接的第一立柱3，与第二横梁2连接的第二立柱4；第一横梁1和第二横梁2夹角为90°，第一横梁1和第二横梁2内部安装有横梁插芯5；横梁插芯5包括第一插芯51和第二插芯52，第一插芯51和第二插芯52夹角为90°，第一插芯51安装在第一横梁1内部，第二插芯52在第二横梁2内部，从而将第一横梁1和第二横梁2连接在一起；第一插芯51和第二插芯52卡扣连接。

将夹角为90°的第一插芯51和第二插芯52分别安装在第一横梁1和第二横梁2内部，从而可以将夹角为90°的第一横梁1和第二横梁2连接在一起，提高了90°转角处第一横梁1和第二横梁2连接的平整度和顺直度，进而提高了安装效果。第一横梁1和第二横梁2的夹角对应图1中的α，α为90°；第一插芯51和第二插芯52的夹角对应图3中的β，β为90°。

第一插芯51的一端设有第一圆柱形凸起511，另一端设有第一圆弧形沟槽512；第二插芯52的一端设有第二圆弧形沟槽522，另一端设有第二圆柱形凸起521；第一插芯51的第一圆柱形凸起511卡扣在第二插芯52的第二圆弧形沟槽522中，第二插芯52的第二圆柱形凸起521卡扣在第一插芯51的第一圆弧形沟槽512中，从而使得第一插芯51和第二插芯52通过卡扣方式可拆卸连接。

第一插芯51和第二插芯52通过卡扣方式可拆卸连接，从而便于横梁插芯5在第一横梁1和第二横梁2内部的安装和拆卸。

第一插芯51通过螺钉6安装在第一横梁1内部，第二插芯52通过螺钉6安装在第二横梁2内部。

横梁插芯5的材质为铝合金，铝合金材质的横梁插芯钢性好、重量轻、强度高，耐腐蚀性能好。

第一插芯51和第二插芯52外表面均具有铝合金氧化膜53，铝合金氧化膜53的厚度为40um-100um，作为优选的实施方式，可以为40um、60um、80um或100um。铝合金氧化膜53可以提高第一插芯51和第二插芯52的耐蚀性和耐磨性，从而可以延长横梁插芯5的使用寿命。

以上实施例仅用以说明本实用新型的技术方案，而非对其进行限制；尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的普通技术人员来说，依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或替换，并不使相应技术方案的本质脱离本实用新型所要求保护的技术方案的精神和范围。
