一种钢梁结构的制作方法

本发明属于建筑领域，具体涉及一种钢梁的结构。

背景技术：

随着钢结构建筑的普及发展，越来越多的大型厂房、仓库建筑开始采用钢结构的形式建造。在钢结构的房屋建筑中，传统的楼盖结构多采用钢板混凝土结构，该结构体系具有施工周期短，现场作业方便，建筑整体性优于预制装配式楼面等优点，但也有楼层结构高度大，楼盖下表面不平整需做吊顶，需做防火处理，防火防腐费用高等缺点。

而钢结构厂房的出现克服了传统钢板混凝土结构楼盖体系的缺陷。在继承传统钢板混凝土组合楼板优点的同时，具有结构高度小、楼盖下表面平整无需吊顶、防火防腐费用省、房间布局灵活，速度快且能反复利用，具有成本较低等诸多优势，是一种很有发展前途的楼盖形式。

然而，钢结构最致命的弱点是钢的耐火性能非常差,易遭受雷电侵袭，导电性能较强，损害性较强。雷电是一种强度极大、作用时间极短的瞬息过程，雷电击中建筑时，通常会产生电效应、热效应和机械效应，从而破坏建筑物和人体；尤其是钢结构厂房的导电性能，加大了钢结构建筑的遭受雷电侵袭的可能性。因此，钢结构厂房的避雷问题一直是亟需解决的重要问题。

技术实现要素：

本实用新型的目的是提供一种钢梁结构，具有良好的避雷防雷特性、防火特性，稳定性好、结构坚固且易拆卸、组装，成本较低、使用方便。

本实用新型的技术方案：

一种钢梁结构，包括第一钢梁和第二钢梁，所述的第一钢梁和第二钢梁为楔形H型钢；第一钢梁和第二钢梁的一端分别通过螺栓安装有第一连接板，所述第一钢梁的另一端通过螺栓安装有第二连接板，所述第二钢梁的另一端通过螺栓安装有第三连接板，所述第一钢梁上的第一连接板和所述第二钢梁上的第一连接板相互对接；所述的第三连接板设有接闪器；所述第一钢梁和第二钢梁（2）的表面具有无机纤维层。

优选的，所述的无机纤维层为1～3mm。

优选的，所述的接闪器为镀锌扁钢或镀铝扁钢。使用镀锌或镀铅的钢材能有效避免钢材的腐蚀及氧化，增强避雷的有效性。

优选的，所述的接闪器厚度为0.5～1mm。

优选的，所述的接闪器为单面焊接，增强避雷效果。

优选的，所述的螺栓的连接方式为局部焊接。局部焊接具有增强导电的可靠性。

优选的，所述第一钢梁和第二钢梁与水平面的夹角为10度。

优选的，所述的第一钢梁和第二钢梁的两侧分别具有等间距分布的第四连接板，第四连接板通过螺栓分别与次梁连接。

本实用新型的有益效果：

本实用新型采用接闪器、接地装置、绝缘表面层等避雷设备，使钢结构能安全有效避雷防雷。本实用新型通过在钢柱表面喷涂无机纤维材料，不仅具有绝缘、防止雷电对房屋影响的作用。而且无机纤维材料具有低密度、高热容、低导热的突出特点, 并有很好的附着力, 在高温火场中, 厚度没有明显的变化,护层不熔化、不脱落, 能够使被保护构件达到5小时以上的耐火极限, 尤其适用于耐火极限要求比较高的高层钢机构的防火保护。此外，本实用新型结构简单，具有良好的稳定性、结构坚固且易拆卸、易组装，成本较低、使用方便，能用于各种厂房、建筑的搭建。

附图说明

图1是本实用新型的结构示意图；

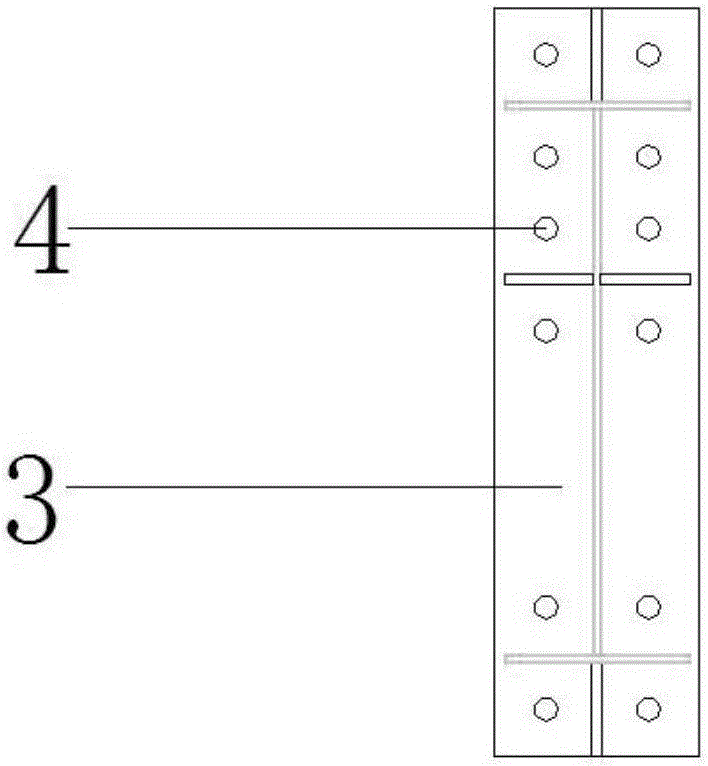

图2是图1的A-A的剖面示意图；

图3是图1的B-B的剖面示意图；

图4是图1的C-C的剖面示意图。

图5是图1的C-C的剖面示意图。

具体实施方式

实施例1

参考图1至图5，一种钢梁结构， 包括第一钢梁1和第二钢梁2，所述的第一钢梁1和第二钢梁2为楔形H型钢；第一钢梁1和第二钢梁2的一端分别通过螺栓4安装有第一连接板3，所述第一钢梁1的另一端通过螺栓4安装有第二连接板5，所述第二钢梁2的另一端通过螺栓4安装有第三连接板6，所述第一钢梁1上的第一连接板3和所述第二钢梁2上的第一连接板3相互对接；所述的第二连接板5通过螺栓4与钢柱连接；所述第三连接板5通过螺栓4另一个钢梁结构相连。所述的第一钢梁1和第二钢梁的两侧分别具有等间距分布的第四连接板7，第四连接板7通过螺栓4分别与次梁连接。所述第一钢梁1和第二钢梁2与水平面的夹角为10度。所述的螺栓4的连接方式为局部焊接。

其中，所述第一钢梁1和第二钢梁2的表面具有无机纤维层；所述的无机纤维层为1mm。所述的第三连接板6设有接闪器8；所述的接闪器8为镀锌扁钢。所述的接闪器8厚度为0.5mm。所述的接闪器8为单面焊接。

实施例2

参考图1至图5，一种钢梁结构， 包括第一钢梁1和第二钢梁2，所述的第一钢梁1和第二钢梁2为楔形H型钢；第一钢梁1和第二钢梁2的一端分别通过螺栓4安装有第一连接板3，所述第一钢梁1的另一端通过螺栓4安装有第二连接板5，所述第二钢梁2的另一端通过螺栓4安装有第三连接板6，所述第一钢梁1上的第一连接板3和所述第二钢梁2上的第一连接板3相互对接；所述的第二连接板5通过螺栓4与钢柱连接；所述第三连接板5通过螺栓4另一个钢梁结构相连。所述的第一钢梁1和第二钢梁的两侧分别具有等间距分布的第四连接板7，第四连接板7通过螺栓4分别与次梁连接。所述第一钢梁1和第二钢梁2与水平面的夹角为10度。所述的螺栓4的连接方式为局部焊接。

其中，所述第一钢梁1和第二钢梁2的表面具有无机纤维层；所述的无机纤维层为3mm。所述的第三连接板6设有接闪器8；所述的接闪器8为镀铝扁钢。所述的接闪器8厚度为1mm。所述的接闪器8为单面焊接。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
