一种砖瓦切割器的制作方法

本实用新型涉及一种切割器，具体涉及一种砖瓦切割器，属于砖瓦技术领域。

背景技术：

砖瓦在建设方便是必不可少的东西，而且砖瓦是建立美好城市的基础，同时，砖瓦切割器可以切割砖瓦，使砖瓦达到使用要求。

现有的砖瓦切割器在结构上过于复杂，一旦损坏，修理比较麻烦，而且在设计上没有特别新颖点，在寒冷的冬天，会影响工作者的工作效率，因为把手冰冷，而且在使用砖瓦切割器的同时会产生比较大的振动，容易造成切割误差，这样便不能使用砖瓦，浪费经济，而且影响工作效率，一旦砖瓦切割器使用时间过长，内部电动机会产生热量，这样会把电动机烧坏，而且在使用时，切割刀会因为热量过大把切割刀折断，为此，我们提出一种砖瓦切割器。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种砖瓦切割器，通过在橡胶套上设有加热垫，可以通过温度控制器来调节温度，在橡胶带内部设有吸汗层和防腐层，不仅可以防腐蚀，而且还可以吸汗，在电动机一侧设有散热扇，当电动机温度达到设定值，散热扇便会工作，在壳体顶部设有减震器，可以减少砖瓦切割器的振动，提高准确性，通过在保护壳一侧设有水槽，可以为切割刀冷却，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种砖瓦切割器，包括壳体、把手、底座和切割刀，所述壳体上设有减震器，所述壳体与把手固定连接，所述把手一侧设有温控开关和控制按钮，且把手上设有橡胶套，所述橡胶套由吸汗层、加热垫和防腐层三层结构从上到下依次构成，所述壳体内部设有电动机，且电动机上设有温度传感器，所述电动机一侧设有散热扇、蓄电池和温度控制器，所述壳体一端与保护壳可拆卸连接，所述保护壳一侧设有水槽，且保护壳内部设有切割刀，所述切割刀通过转轴与电动机转动连接，所述壳体与底座固定连接，且底座上设有微控制器，所述温度传感器和减震器通过蓄电池与控制按钮电性连接，且控制按钮通过微控制器分别与电动机、散热扇电性连接。

作为本实用新型的一种优选技术方案，所述蓄电池通过温控开关与加热垫电性连接，且蓄电池通过导线与电源电性连接。

作为本实用新型的一种优选技术方案，所述吸汗层由活性炭无纺布制成和防腐层由氟塑料制成。

作为本实用新型的一种优选技术方案，所述保护壳上设有进水口，且保护壳一侧设有控制阀。

作为本实用新型的一种优选技术方案，所述壳体一侧设有通风窗。

作为本实用新型的一种优选技术方案，所述切割刀由钢制成。

本实用新型所达到的有益效果是：一种砖瓦切割器，通过在橡胶套上设有加热垫，可以通过温度控制器来调节温度，在橡胶带内部设有吸汗层和防腐层，不仅可以防腐蚀，而且还可以吸汗，在电动机一侧设有散热扇，当电动机温度达到设定值，散热扇便会工作，在壳体顶部设有减震器，可以减少砖瓦切割器的振动，提高准确性，通过在保护壳一侧设有水槽，可以为切割刀冷却，通过在水槽上设有控制阀，可以控制水的流量，通过在可以一端设有通风窗，加快热量散发。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种砖瓦切割器整体结构示意图；

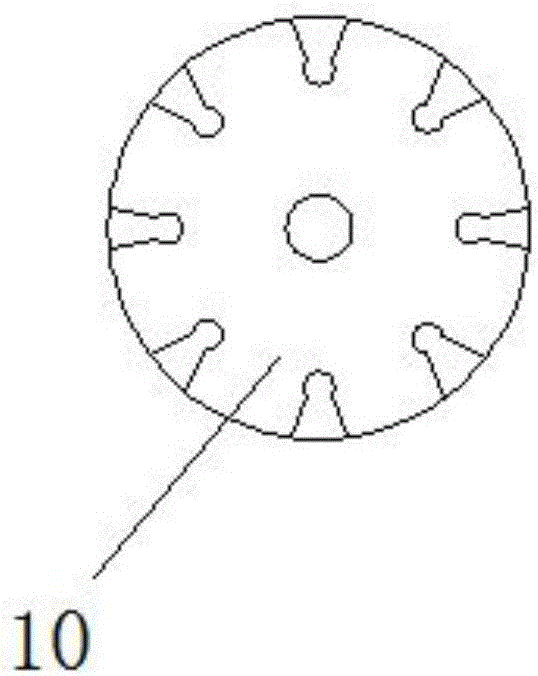

图2是本实用新型实施例所述的一种砖瓦切割器切割刀结构示意图；

图3是本实用新型实施例所述的一种砖瓦切割器壳体结构示意图；

图4是本实用新型实施例所述的一种砖瓦切割器橡胶套结构示意图；

图5是本实用新型实施例所述的一种砖瓦切割器通风窗结构示意图；

图6是本实用新型实施例所述的一种砖瓦切割器原理控制示意图；

图中标号：1、壳体；2、减震器；3、把手；4、控制按钮；5、温控开关；6、保护壳；7、控制阀；8、底座；9、微控制器；10、切割刀；11、电动机；12、温度传感器；13、散热扇；14、温度控制器；15、蓄电池；16、橡胶套；17、吸汗层；18、加热垫；19、防腐层；20、通风窗。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-6，本实用新型一种砖瓦切割器，包括壳体1、把手3、底座8和切割刀10，所述壳体1上设有减震器2，所述壳体1与把手3固定连接，所述把手3一侧设有温控开关5和控制按钮4，且把手3上设有橡胶套16，所述橡胶套16由吸汗层17、加热垫18和防腐层19三层结构从上到下依次构成，所述壳体1内部设有电动机11，且电动机11上设有温度传感器12，所述电动机11一侧设有散热扇13、蓄电池15和温度控制器14，所述壳体1一端与保护壳6可拆卸连接，所述保护壳6一侧设有水槽，且保护壳6内部设有切割刀10，所述切割刀10通过转轴与电动机11转动连接，所述壳体1与底座8固定连接，且底座8上设有微控制器9，所述温度传感器12和减震器2通过蓄电池15与控制按钮4电性连接，且控制按钮4通过微控制器9分别与电动机11、散热扇13电性连接。

所述蓄电池15通过温控开关5与加热垫18电性连接，且蓄电池15通过导线与电源电性连接，加热垫18可以为橡胶套加热，所述吸汗层17由活性炭无纺布制成和防腐层19由氟塑料制成，吸汗层17可以吸附汗液，防腐层19可以防止腐蚀，所述保护壳6上设有进水口，且保护壳6一侧设有控制阀7，控制阀7可以控制水的流量，所述壳体1一侧设有通风窗20，通风窗20可以加快热量散发，所述切割刀10由钢制成，不仅硬度高，而且材料易取。

需要说明的是，本实用新型为一种砖瓦切割器，工作时，通过在橡胶套上设有加热垫，可以通过温度控制器来调节温度，在橡胶带内部设有吸汗层和防腐层，不仅可以防腐蚀，而且还可以吸汗，在电动机一侧设有散热扇，当电动机温度达到设定值，散热扇便会工作，在壳体顶部设有减震器，可以减少砖瓦切割器的振动，提高准确性，通过在保护壳一侧设有水槽，可以为切割刀冷却，通过在水槽上设有控制阀，可以控制水的流量，通过在可以一端设有通风窗，加快热量散发。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
