一种幕墙玻璃悬挂结构的制作方法

本发明涉及建筑用玻璃幕墙技术领域，尤其涉及一种幕墙玻璃悬挂结构。

背景技术：

玻璃幕墙，是指由支承结构体系可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰结构。墙体有单层和双层玻璃两种。玻璃幕墙是一种美观新颖的建筑墙体装饰方法，是现代主义高层建筑时代的显著特征。2013年据鸟类保护志愿者组织flap统计，仅在多伦多一地，每年就有一百万到九百万的候鸟死于这些玻璃幕墙

目前常见的幕墙玻璃安装结构是采用隐框结构，将铝材在玻璃表面通过专用的幕墙玻璃结构胶粘接起来，再安装悬挂在建筑物立面上，那么这中间就存在一些问题，如果幕墙玻璃的结构胶制作时混合比例出现误差或者后期受自然界的风化现象等都会导致粘接的强度降低，随着时间的推移安全性在一步一步的降低。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种幕墙玻璃悬挂结构。

为了实现上述目的，本发明采用了如下技术方案：一种幕墙玻璃悬挂结构，包括中空幕墙玻璃和活动连接板，所述中空幕墙玻璃的两侧均固定安装有固定卡扣，所述固定卡扣的内部通过连接螺栓与固定连接板的一端固定连接，所述活动连接板通过复位弹簧安装在固定连接板的另一端上方，且复位弹簧的外侧安装有弹簧保护壳，所述中空幕墙玻璃的内侧安装有密封粘胶。

作为上述技术方案的进一步描述：

所述密封粘胶为矩形环状结构。

作为上述技术方案的进一步描述：

所述固定卡扣为u形结构。

作为上述技术方案的进一步描述：

所述复位弹簧共安装有四个，且每个活动连接板的底部两侧各对称安装有两个复位弹簧。

作为上述技术方案的进一步描述：

所述固定连接板和活动连接板的中间位置处均开设有通孔。

作为上述技术方案的进一步描述：

所述固定连接板和活动连接板的中间位置处所开设的通孔位于同一竖直直线上。

本发明中，首先，在原有的基础上，通过一固定卡扣和一固定连接板的配合安装，代替传统的直接用粘胶固定的方式，通过金属器材的固定安装，可以保证幕墙玻璃的长期稳固安全；其次，该中空幕墙玻璃的外侧设置的固定连接板，且通过一复位弹簧安装有一活动连接板，通过将螺栓穿过活动连接板上的通孔与基面连接，在复位弹簧的缓冲作用下，很好地保证了连接处的稳定性，从而进一步的保证了安装的稳固，提高了安全系数；最后，该复位弹簧的外侧安装有一弹簧保护壳，在弹簧保护壳的保护作用下，可以很好地防止弹簧的横向变形。

附图说明

图1为本发明提出的一种幕墙玻璃悬挂结构的结构示意图；

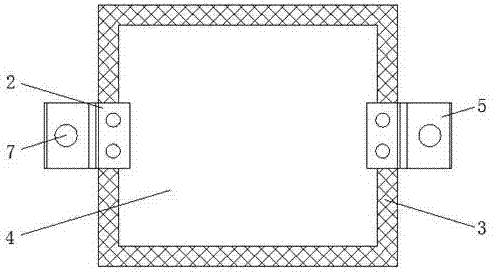

图2为本发明的平面图；

图3为本发明固定卡扣的结构示意图；

图4为本发明活动连接板的结构示意图。

图例说明：

1-固定连接板、2-固定卡扣、3-密封粘胶、4-中空幕墙玻璃、5-活动连接板、6-复位弹簧、7-通孔、8-连接螺栓、9-弹簧保护壳。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-4，一种幕墙玻璃悬挂结构，包括中空幕墙玻璃4和活动连接板5，中空幕墙玻璃4的两侧均固定安装有固定卡扣2，固定卡扣2的内部通过连接螺栓8与固定连接板1的一端固定连接，活动连接板5通过复位弹簧6安装在固定连接板1的另一端上方，且复位弹簧6的外侧安装有弹簧保护壳9，中空幕墙玻璃4的内侧安装有密封粘胶3。

密封粘胶3为矩形环状结，固定卡扣2为u形结构，复位弹簧6共安装有四个，且每个活动连接板5的底部两侧各对称安装有两个复位弹簧6，固定连接板1和活动连接板5的中间位置处均开设有通孔7，固定连接板1和活动连接板5的中间位置处所开设的通孔7位于同一竖直直线上。

在复位弹簧6的缓冲作用下，可以很好地顶紧固定连接板1，防止其松动，同时复位弹簧6的外侧安装有弹簧保护壳9，用于防止复位弹簧6发生横向变形，密封粘胶3用于密封中空幕墙玻璃4，以达到保温的效果。

工作原理：使用时，通过连接螺栓8将固定连接板1一端固定在固定卡扣2的内部，并将螺栓穿过活动连接板5和固定连接板1的通孔7旋紧至相应安装位置，在复位弹簧6的缓冲作用下，可以很好地顶紧固定连接板1，防止其松动，同时复位弹簧6的外侧安装有弹簧保护壳9，用于防止复位弹簧6发生横向变形，密封粘胶3用于密封中空幕墙玻璃4，以达到保温的效果。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种幕墙玻璃悬挂结构，包括中空幕墙玻璃和活动连接板，所述中空幕墙玻璃的两侧均固定安装有固定卡扣，所述固定卡扣的内部通过连接螺栓与固定连接板的一端固定连接，所述活动连接板通过复位弹簧安装在固定连接板的另一端上方。本发明中，通过一固定卡扣和一固定连接板的配合安装，代替传统的直接用粘胶固定的方式，通过金属器材的固定安装，可以保证幕墙玻璃的长期稳固安全；该中空幕墙玻璃的外侧设置的固定连接板，且通过一复位弹簧安装有一活动连接板，通过将螺栓穿过活动连接板上的通孔与基面连接，在复位弹簧的缓冲作用下，很好地保证了连接处的稳定性。
