炊具手柄的制作方法与工艺

本实用新型属于炊具配件技术领域，涉及一种炊具手柄。

背景技术：
目前使用在锅具上的手柄材料有金属的；硅胶的和电木的。其中金属的制造工序多，交货期长，价格贵。硅胶的生产效率低，材料也贵。电木的材料价格虽然低但不环保，生产效率也低而且颜色单一。市场上一直在寻找一种生产效率高以便能迅速交货，能有多种颜色选择而且环保材料做的手柄。人们都知道耐高温塑料可以满足这个要求但其材料价格太贵。如果做成完全空芯壳体的手柄虽然少用了材料但不能满足性能要求。同时，非金属材料作为手柄必须使用金属连接件与厨具连接，但现有的设计一般把金属连接件包裹在手柄外壳的内部，这种安装方式不能很好的起到保护非金属手柄的效果，非金属手柄部分防火性能差。

技术实现要素：

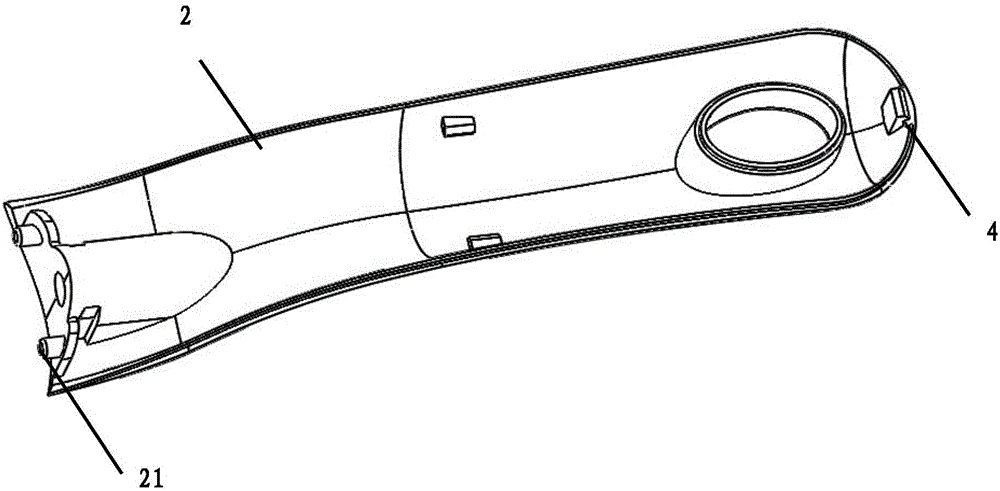

针对上述现有问题，本实用新型要解决的问题是提供一种炊具手柄，解决了现有存在的问题。为实现上述目的，本实用新型采用如下技术方案：炊具手柄，包括上盖件、下盖件，其特征在于：还包括金属防火圈连接件，所述下盖件前端设置有向前伸出的安装定位柱，所述上盖件前端设置有与所述安装定位柱匹配的安装定位孔，所述上盖件头部向前延伸有能与金属防火圈连接件套合的防火圈安装部，所述金属防火圈连接件与所述防火圈安装部通过安装槽对位安装，所述上盖件与所述下盖件通过卡扣扣合。一般地，所述卡扣分别设置于上盖件、所述下盖件的内侧中部、内侧尾部。更优地，所述上盖件内侧还包括蜂窝状加强筋，所述蜂窝状加强筋在所述上盖件、所述下盖件完全装配时顶抵所述下盖件内侧，所述蜂窝状加强筋的交错处设置有排水部。进一步地，所述排水部具体为排水凹陷或排水孔。本实用新型的有益效果是：1、金属防火圈连接件既起到连接手柄与厨具的作用，又能很好的保护非金属手柄。2、具有加强筋排水凹陷设计，在手柄内部排水性能更好。附图说明图1是本实用新型上盖件的立体示意图；图2是本实用新型下盖件立体示意图；图3是本实用新型的整体示意图。其中，1、上盖件；2、下盖件；3、金属防火圈连接件；11、蜂窝状加强筋；111、排水部；12、安装定位孔；13；防火圈安装部；131、安装槽；21、安装定位柱；4、卡扣。具体实施方式为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例和附图，进一步阐述本实用新型，但下述实施例仅仅为本实用新型的优选实施例，并非全部。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得的其他实施例，都属于本专利的保护范围。下面结合附图和具体实施方式对本实用新型进行详细说明。实施例1如图1、图2、图3所示，炊具手柄，炊具手柄，包括上盖件1、下盖件2，其特征在于：还包括金属防火圈连接件3，所述下盖件2前端设置有向前伸出的安装定位柱21，所述上盖件1前端设置有与所述安装定位柱匹配的安装定位孔12，所述上盖件1头部向前延伸有能与金属防火圈连接件3套合的防火圈安装部13，所述金属防火圈连接件3与所述防火圈安装部13通过安装槽131对位安装，所述上盖件1与所述下盖件2通过卡扣4扣合。一般地，所述卡扣4分别设置于上盖件1、所述下盖件2的内侧中部、内侧尾部。更优地，所述上盖件1内侧还包括蜂窝状加强筋11，所述蜂窝状加强筋11在所述上盖件1、所述下盖件2完全装配时顶抵所述下盖件2内侧，所述蜂窝状加强筋11的交错处设置有排水部111。进一步地，所述排水部111具体为排水凹陷。对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变，此类的变化都应该属于本实用新型权利要求的保护范围之内。
