一种新型侧拉式收纳箱的制作方法

本实用新型涉及收纳容器领域，尤其涉及一种新型侧拉式收纳箱。

背景技术：

收纳箱是日常生活中经常使用到的小箱子，可以用来收纳家中的零散物品或者对物品进行归类分储。现有的一种侧拉式收纳箱，移动时需要将其抬起来，老人或者孩子移动起来很费力，由于放置位置不同，会出现液体溅落到收纳箱上的情况，有时液体会顺着沿壁渗入到收纳箱内，对存放的物品造成污染甚至破坏，现有的收纳箱为了防止移动中抽屉移动掉落会设置一个卡扣装置，设置在外侧的卡扣装置不仅不美观，使用的时候也很不方便。

技术实现要素：

根据以上技术问题，本实用新型提供一种新型侧拉式收纳箱，其特征在于：包括收纳架、收纳抽屉、底部开口、横槽、口型槽、凹面、遮沿、拉手、卡扣、挡块，所述收纳架开设有横槽、口型槽和凹面，所述收纳架上安装有遮沿，所述收纳架内部两侧安装有挡块，所述凹面上开设有底部开口，所述收纳抽屉收放于收纳架内部，所述收纳抽屉上开设有拉手，所述收纳抽屉两侧安装有卡扣。

所述遮沿为可拆卸结构。

本实用新型的有益效果为：本实用新型提供一种新型侧拉式收纳箱，首先在收纳架上开设了横槽，日常放置一些小物件的同时，还能在移动时起到拉手的作用，省力的同时结实耐用，其次在收纳架上加装了遮沿，当有液体不慎落在收纳箱上时，槽外的水可以顺着遮沿流下，不会渗入收纳箱，对存放的物件起到了保护的作用，卡扣与挡块的设计可以对收纳抽屉进行固定，当收纳抽屉收于收纳架时，挡块对卡扣起到了阻碍作用，从而限制收纳抽屉在水平方向上的移动，需要拉出时，将收纳抽屉微向上抬起，卡扣位置高于挡块，即可将收纳抽屉顺利取出，方便快捷，符合大部分用户的使用习惯。

附图说明

图1为收纳架的结构示意图。

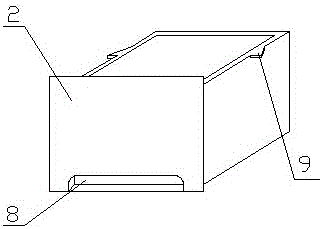

图2为收纳抽屉的结构示意图。

图3为挡板与卡扣位置的结构示意图。

具体实施方式

根据图所示，对本实用新型进行进一步说明：

如图，收纳架-1、收纳抽屉-2、底部开口-3、横槽-4、口型槽-5、凹面-6、遮沿-7、拉手-8、卡扣-9、挡块-10。

实施例1

收纳架1开设横槽4、口型槽5和凹面6，收纳架1上安装遮沿7，收纳架1内部两侧安装挡块10，凹面6上开设底部开口3，收纳抽屉2收放于收纳架1内部，收纳抽屉2上开设拉手8，收纳抽屉2两侧安装卡扣9。

实施例2

收纳抽屉2收放于收纳架1内，通过卡扣9与挡块10固定，使用时只需将收纳抽屉2稍稍提起就能顺利将其抽出，同样规格收纳箱叠放时，凹面6可以与口型槽5相卡合，遮沿7可以有效防止飞溅的液体渗入到收纳箱内，对收纳的物品起到保护作用，可以通过对横槽4作用达到移动收纳箱的效果。

以上所述仅是本实用新型的优选实施方式，应当指出的是，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进，这些改进也应视为本实用新型的保护范围。
