一种床上书桌的制作方法

本实用新型属于日常用品领域，具体涉及一种床上书桌。

背景技术：

目前，随着移动商务以及互联网的快速发展，人们在家里即可实现与外界世界的信息交换。为了提高舒适感，越来越多的人喜欢在床上进行工作、阅读或上网等活动。进行活动时，通常需要在床上放置小桌子，以承载书本或电脑的重量。目前常见的放置于床上使用的小桌子多包括桌板和可折叠或不可折叠的桌腿，该种小桌子使用方便，但是桌面可利用面积有限，无法满足正常工作、阅读或上网时所需要的全部要求，例如放置参考文件、水杯或零食，收集工作或娱乐过程中产生的垃圾等问题。而且，在床上使用小桌子放置电脑时，小桌子通常距离电源较远，需要拉出一条电源线给电脑供电，使用不便。此外，当光线状况不佳的时候，需要在小桌子上放置台灯，台灯会额外占据桌上利用面积，使人们使用起来更感局促。

技术实现要素：

为了解决现有技术存在的上述问题，本实用新型提供了一种床上书桌。所述床上书桌的有效利用面积很大，具有临时收纳功能，放置水杯时无需担心水杯倾倒打湿电脑、书本或床面，所述床上书桌的桌面高度和角度可根据需要进行调整，同时还具有照明以及供电功能。

本实用新型所采用的技术方案为：

一种床上书桌，包括桌面单元、连接单元和支撑单元；

所述桌面单元包括桌面板和拓展板，所述桌面板为长方形板件，以所述长方形板件的两宽度侧为左右两侧，所述桌面板内部的右侧设置有矩形空腔，所述矩形空腔向右延伸至所述桌面板的右侧壁面，形成桌板开口；所述拓展板为矩形板，所述拓展板穿过所述桌板开口插设于所述矩形空腔内，所述拓展板的前后两侧面与所述矩形空腔的前后两侧壁面之间通过拉出锁止滑轨相连接；

所述支撑单元包括第一支撑部和第二支撑部，所述第一支撑部包括相邻接设置的充电电源和文具盒，所述充电电源设置于所述文具盒的后侧并与所述文具盒共同组成矩形体结构，所述充电电源的顶面设置有多个充电接口，所述文具盒的顶面设置有文具盒开口；所述第二支撑部包括相邻接设置的第一收纳盒和第二收纳盒，所述第二收纳盒设置于所述第一收纳盒的后侧并与所述第一收纳盒共同组成长方体结构，所述第一收纳盒的顶部设置有第一开口，所述第二收纳盒的顶部设置有第二开口；

所述连接单元包括四条调节杆，四条所述调节杆的上端分别与所述桌面板的底面的四角相铰接，位于左侧的两条所述调节杆的下端分别插设在所述充电电源和所述文具盒右侧的侧壁内，位于右侧的两条所述调节杆的下端分别插设在所述第一收纳盒和所述第二收纳盒左侧的侧壁内。

进一步地，四条所述调节杆上等间距设置有多个尺寸相同的圆形插孔，所述充电电源、所述文具盒、所述第一收纳盒和所述第二收纳盒的侧壁上分别设置有一个插销，每个所述插销分别与同其相对应的所述调节杆上的所述圆形插孔相适配。

进一步地，所述拓展板的右侧外壁上设置有把手。

进一步地，所述床上书桌还包括照明灯和灯线，所述照明灯与所述充电电源通过所述灯线电连接，所述灯线外侧包设有鹅颈管。

进一步地，所述床上书桌还包括立书板，所述立书板可拆卸设置于所述桌面板的后侧壁的顶部边缘，所述立书板与所述桌面板形成钝角，所述钝角的角度为110°-150°；所述立书板的底部设置有L形槽，所述L形槽的水平部的边缘与所述立书板的底部边缘相重合。

进一步地，所述L形槽的水平部的长度为1-2cm，所述L形槽的竖直部的长度为2-5cm。

本实用新型的有益效果为：

1、所述床上书桌的桌面单元包括桌面板和拓展板，所述拓展板设置于所述桌面板的内部并通过拉出锁止滑轨与所述桌面板相连，当桌面空间不足时，可以向右拉开所述拓展板，拓展桌面面积；

所述支撑单元包括第一支撑部和第二支撑部，所述第一支撑部包括充电电源和文具盒，所述充电电源上设置有多个插口，所述充电电源能够为正在使用的移动电子设备供电，避免了由于电源位置限制造成的使用不便，提高了所述床上书桌使用的便利性；所述文具盒内可放置工作或学习过程中所需要的笔、直尺或橡皮等多种文具，需要时可直接取用，解决了文具放置于桌面占据空间且容易滚落的问题；所述第一收纳盒和所述第二收纳盒内的有效收纳空间较大，可以分类放置工作、学习或娱乐过程中所需的体积较大的物体，例如书本、资料、水杯或零食等物品，所述第一收纳盒和所述第二收纳盒使得使用者能够快速找到所需物品，其中放置的水杯或零食即使倾洒，也仅会打湿其所在的收纳盒，而不会破坏桌面上的电子产品或书本，也不会对床面造成污染。

2、所述调节杆上等间距设置有多个尺寸相同的圆形插孔，所述充电电源、所述文具盒、所述第一收纳盒和所述第二收纳盒的侧壁上的相应位置处分别设置有一个插销，所述插销和圆形插孔相配合，能够分别改变每条所述调节杆的高度，从而根据使用者的需要调节桌面的高度。调节时，可将四条所述调节杆调节至相同高度，也可使位于前侧的两根所述调节杆的高度低于位于后侧的两根所述调节杆的高度，使桌面板的前侧低于后侧，避免使用者的脊椎过分弯曲，有利于提高所述床上书桌的使用舒适性。

3、所述桌面板的后侧边缘处还设置有立书板，所述立书板的底部设置有L形槽，所述立书板能够用于直立放置部分较薄的对照资料或移动电子设备，避免资料全部平铺于桌面上占据过多空间，进一步增大桌面的有效利用面积。

附图说明

图1是所述床上书桌的结构示意图(拓展板收于桌面板内部)；

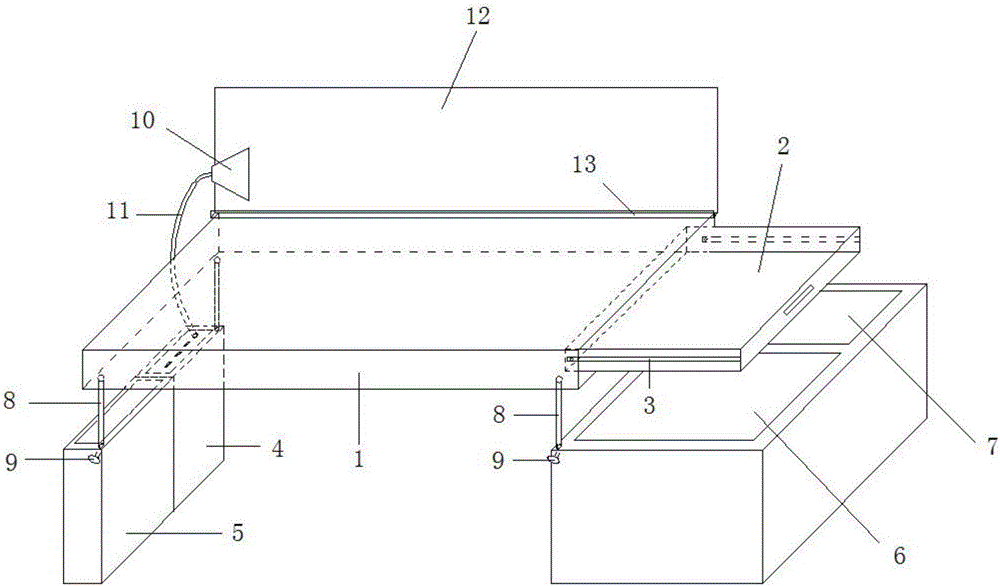

图2是所述床上书桌的结构示意图(拓展板伸出)。

图中：1、桌面板；2、拓展板；3、拉出锁止滑轨；4、充电电源；5、文具盒；6、第一收纳盒；7、第二收纳盒；8、调节杆；9、插销；10、照明灯；11、灯线；12、立书板；13、L形槽。

具体实施方式

如图1所示，本实用新型提供了一种床上书桌，包括桌面单元、连接单元和支撑单元。

所述桌面单元包括桌面板1和拓展板2，所述桌面板1为长方形板件，以所述长方形板件的两宽度侧为左右两侧，两长度侧为前后两侧，所述桌面板1内部的右侧设置有矩形空腔，所述矩形空腔向右延伸至所述桌面板1的右侧壁面，形成桌板开口；所述拓展板2为矩形板，所述拓展板2穿过所述桌板开口插设于所述矩形空腔内，所述拓展板2的前后两侧面与所述矩形空腔的前后两侧壁面之间通过拉出锁止滑轨3相连接，所述拉出锁止滑轨3使得所述拓展板2能够在所述矩形空腔内沿左右方向进行滑动，当将所述拓展板2拉出至一定程度后，所述拉出锁止滑轨3能够对拓展板2进行锁止定位(见图2)，使所述拓展板2不会从所述桌面板1的矩形空腔脱出。优选地，所述拓展板2为空心板，以减小所述桌面单元的重量。

所述支撑单元包括第一支撑部和第二支撑部，所述第一支撑部包括相邻接设置的充电电源4和文具盒5，所述充电电源4设置于所述文具盒5的后侧并与所述文具盒5共同组成矩形体结构，所述充电电源4的顶面设置有多个充电接口，优选地，所述充电接口为USB接口，所述USB接口适用于插接常用移动电子设备的数据线或充电线。进一步优选地，所述床上书桌还包括照明灯10和灯线11，所述照明灯10与所述充电电源4通过所述灯线11电连接，所述灯线11外侧包设有鹅颈管，所述鹅颈管为金属材质软管，能够根据外力进行变形，且具有良好的耐曲绕性和耐疲劳性，使得所述照明灯10的照明角度可以根据需要任意调整。所述文具盒5的顶面设置有文具盒开口，所述文具盒5用于盛装工作、学习所需的铅笔、圆珠笔、荧光笔、直尺、橡皮等用品，防止文具放置于桌面上占据使用空间，而且解决了桌面上的文具容易四处滚落、取用不便的问题。

所述第二支撑部包括相邻接设置的第一收纳盒6和第二收纳盒7，所述第二收纳盒7设置于所述第一收纳盒6的后侧并与所述第一收纳盒6共同组成长方体结构，所述第一收纳盒6的顶部设置有第一开口，所述第二收纳盒7的顶部设置有第二开口。所述第一收纳盒6和所述第二收纳盒7的底面面积较大，不仅能够为所述桌面单元提供更加稳定的支撑，而且所述第一收纳盒6和第二收纳盒7具有更大的收纳容积，可以分类放置书本资料以及水杯零食等物品，例如，将水杯、饮料或零食全部放置于第一收纳盒6内，将参考所需的资料全部放置于第二收纳盒7内，此时，位于第一收纳盒6内的食品或饮料即使倾洒，也仅会打湿或弄脏第一收纳盒6的内部，而不会对桌面上、床面上以及第二收纳盒7内的物品造成损害或污染。

所述连接单元包括四条调节杆8，四条所述调节杆8的上端分别与所述桌面板1的底面的四角相铰接，所述调节杆8能够绕其上端进行转动；位于左侧的两条所述调节杆8的下端分别插设在所述充电电源4和所述文具盒5右侧的侧壁内，位于右侧的两条所述调节杆8的下端分别插设在所述第一收纳盒6和所述第二收纳盒7左侧的侧壁内。优选地，四条所述调节杆8上等间距设置有多个尺寸相同的圆形插孔，所述充电电源4、所述文具盒5、所述第一收纳盒6和所述第二收纳盒7的侧壁上的相应位置处分别设置有一个插销9，每个所述插销9分别与同其相对应的所述调节杆8上的所述圆形插孔相适配。所述插销9和调节杆8上的不同位置处的圆形插孔相配合，能够分别改变每条所述调节杆8的高度，从而根据使用者的需要调节桌面的高度。调节时，可将四条所述调节杆8调节至相同高度，也可使位于前侧的两根所述调节杆8的高度低于位于后侧的两根所述调节杆8的高度，使桌面板1的前侧低于后侧，避免使用者的脊椎过分弯曲，有利于提高所述床上书桌的使用舒适性。

进一步地，所述拓展板2的右侧外壁上设置有把手，所述把手突出于所述拓展板2的右侧外壁设置。

进一步地，所述床上书桌还包括立书板12，所述立书板12可拆卸设置于所述桌面板1的后侧壁的顶部边缘，所述立书板12与所述桌面板1形成钝角，所述钝角的角度为110°-150°；所述立书板12的底部设置有L形槽13，所述L形槽13的水平部的边缘与所述立书板12的底部边缘相重合，优选地，所述L形槽13的水平部的长度为1-2cm，所述L形槽的竖直部的长度为2-5cm。所述立书板12能够用于直立放置部分较薄的对照资料或移动电子设备，避免资料全部平铺于桌面上占据过多空间，进一步增大桌面的有效利用面积。

本实用，新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结，构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
