一种新能源电饭锅的制作方法

本实用新型是一种新能源电饭锅，属于新能源设备领域。

背景技术：

现有技术中，电饭锅是一种能够进行蒸、煮、炖、煨、焖等多种加工的现代化炊具。它不但能够把食物做熟，而且能够保温，使用起来清洁卫生，没有污染，省时省力，是家务劳动现代化不可缺少的用具之一，利用电热烹饪食物的厨房电器，其工作温度大多在100℃上下，可以进行蒸、煮、炖、煨、焖等多种烹饪操作，现有的电饭锅功率比较大，且通常使用电能来进行工作，使电能使用量大大增加，增加了能耗，提高了人们的用电成本，现有的电饭锅在停电时将无法使用，使用范围受到很大限制，所以急需要一种新能源电饭锅来解决上述出现的问题。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种新能源电饭锅，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种新能源电饭锅，包括设备组件、防滑纹、太阳能加热机构以及燃气加热机构，所述设备组件由外桶、锅体、提手、端盖以及固定脚组成，所述外桶为圆柱形筒状结构，所述外桶的底部端面安装有固定脚，所述固定脚为圆柱体结构，所述锅 体装配在外桶内，所述外桶的上端装配有端盖，所述端盖的上端面固定有提手，所述提手安装在端盖上端面上，所述提手为横截面呈圆形的半圆弧结构，所述防滑纹分布在外桶的侧面上，所述燃气加热机构由燃气管、火排、点火器、点火开关、集热片以及绝热层组成，所述燃气管安装在外桶外表面下端位置，所述燃气管前端穿过外桶与火排相连接，所述火排安装在外桶内，所述集热片安装在锅体下端面上，所述集热片设有四组以上，所述绝热层装配在外桶下端四周以及外桶底部，所述绝热层上端连接锅体侧面，所述点火器安装在绝热层上，所述点火开关装配在外桶外表面上，所述太阳能加热机构由太阳能光伏板、逆变器、加热板以及电阻加热丝组成，所述太阳能光伏板安装在室外，所述逆变器安装在外桶外表面上端，所述加热板为圆柱体结构，所述加热板包裹在锅体外表面上，所述加热板安装在外桶内，所述电阻加热丝安装在加热板内。

进一步地，所述固定脚设置有四个且四个所述固定脚规格相同，四个固定脚之间呈90°的夹角进行布置，四个固定脚下端分别装配有防滑垫。

进一步地，所述防滑纹是横截面呈波浪状的曲面结构。

进一步地，所述太阳能光伏板通过电源线与逆变器相连接，所述逆变器通过电源线与加热板相连接。

进一步地，所述电阻加热丝在加热板内呈S型进行布置。

进一步地，四组以上所述集热片等距装配在锅体下端面上且四组以上集热片规格相同。

本实用新型的有益效果：本实用新型的一种新能源电饭锅，因本实用新型添加了燃气管、火排、点火器、点火开关以及集热片，该设计改变了原有电饭锅使用电能进行加热的方式，解决了原有电饭锅使用范围局限性大的问题，保 证了本实用新型的工作持续性，另设计绝热层，防止了燃气燃烧温度过高对本实用新型造成损伤的情况发生，延长本实用新型的使用寿命。

因本实用新型添加了太阳能光伏板、逆变器、加热板以及电阻加热丝，该设计合理利用了太阳能资源，解决了原有电饭锅电能使用量大的问题，降低了能耗，安全快捷，无污染。

因本实用新型添加了防滑纹，该设计大大增加了使用者与外桶的接触阻力，进而防止由于阻力过小造成外桶滑落的情况出现，另添加了防滑垫，该设计增加了固定脚与工作台面的摩擦力，避免了由于摩擦力过小造成本实用新型掉落的情况发生，本实用新型使用方便，便于操作，节能降耗，稳定性好，可靠性高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种新能源电饭锅的结构示意图；

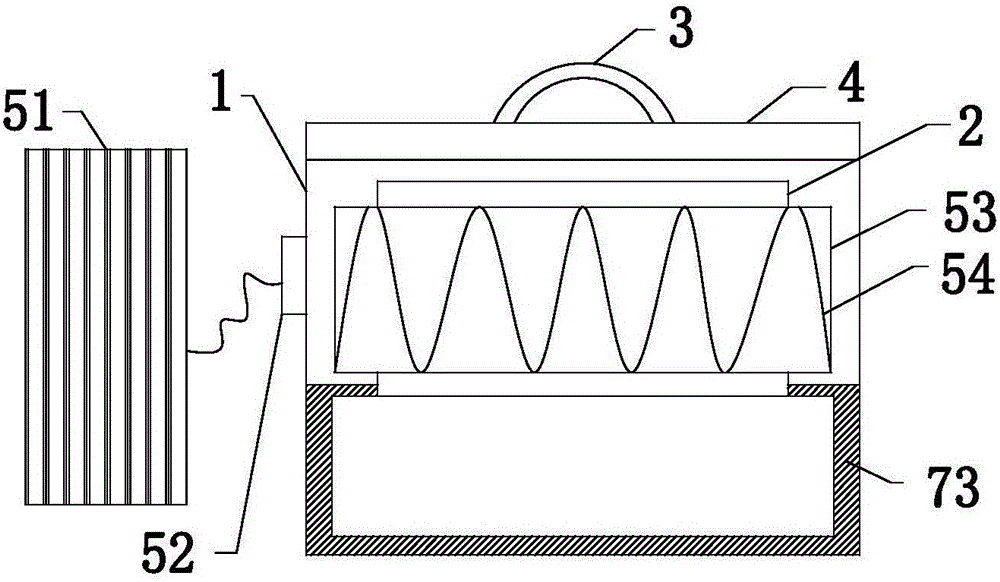

图2为本实用新型一种新能源电饭锅中太阳能加热机构的结构示意图；

图3为本实用新型一种新能源电饭锅中燃气加热机构的结构示意图；

图中：1-外桶、2-锅体、3-提手、4-端盖、5-太阳能加热机构、6-固定脚、7-燃气加热机构、8-防滑纹、51-太阳能光伏板、52-逆变器、53-加热板、54-电阻加热丝、71-燃气管、72-火排、73-绝热层、74-集热片、75-点火器、76-点火开关。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图3，本实用新型提供一种技术方案：一种新能源电饭锅，包括设备组件、防滑纹8、太阳能加热机构5以及燃气加热机构7，设备组件由外桶1、锅体2、提手3、端盖4以及固定脚6组成，外桶1为圆柱形筒状结构，外桶1的底部端面安装有固定脚6，固定脚6为圆柱形结构，锅体2装配在外桶1内，外桶1的上端装配有端盖4，端盖4的上端面固定有提手3，提手3安装在端盖4上端面上，提手3为横截面呈圆形的半圆弧结构。

防滑纹8分布在外桶1的侧面上。

燃气加热机构7由燃气管71、火排72、点火器75、点火开关76、集热片74以及绝热层73组成，燃气管71安装在外桶1外表面下端位置，燃气管71前端穿过外桶1与火排72相连接，火排72安装在外桶1内，集热片74安装在锅体2下端面上，集热片74设有四组以上，绝热层73装配在外桶1下端四周以及外桶1底部，绝热层73上端连接锅体2侧面，点火器75安装在绝热层73上，点火开关76装配在外桶1外表面上。

太阳能加热机构5由太阳能光伏板51、逆变器52、加热板53以及电阻加热丝54组成，太阳能光伏板51安装在室外，逆变器52安装在外桶1外表面上端，加热板53为圆柱体结构，加热板53包裹在锅体2外表面上，加热板53安装在外桶1内，电阻加热丝54安装在加热板53内。

固定脚6设置有四个且四个固定脚6规格相同，四个固定脚6之间呈90°的夹角进行布置，四个固定脚6下端分别装配有防滑垫，防滑纹8是横截面呈波浪状的曲面结构，太阳能光伏板51通过电源线与逆变器52相连接，逆变器52通过电源线与加热板53相连接，电阻加热丝54在加热板53内呈S型进行布置，四组以上集热片74等距装配在锅体2下端面上且四组以上集热片74规格相同。

具体实施方式：在进行使用时，首先使用人员对本实用新型进行检查，检查是否存在缺陷，如果存在缺陷的话就无法进行使用了，此时需要通知维修人员进行维修，如果不存在问题的话就可以进行使用，使用时，使用人员将需要蒸煮的食物放入锅体内，然后关闭端盖4，太阳能光伏板51吸收太阳能中的热量，并将热量转换成电能，并将电能传输至逆变器52中，逆变器52将直流电转换成交流电传输至加热板53内的电阻加热丝54，电阻加热丝54通电进行加热，并将热量传输至锅体2，从而给锅体2进行加热，并给锅体2内的食物进行蒸煮作业，因本实用新型添加了太阳能光伏板51、逆变器52、加热板53以及电阻加热丝54，该设计合理利用了太阳能资源，解决了原有电饭锅电能使用量大的问题，降低了能耗，安全快捷，无污染。

当遇到阴雨天气时，使用人员将天然气通过燃气管71输送至火排72内，然后按动点火开关76，点火开关76控制点火器75运行，从而点燃天然气，天然气燃烧产生大量的热量，锅体2上的集热片74吸收热量，并将热量传递至锅体2，从而对锅体2内的食物进行蒸煮作业，因本实用新型添加了燃气管71、火排72、点火器76、点火开关75以及集热片74，该设计改变了原有电饭锅使用电能进行加热的方式，解决了原有电饭锅使用范围局限性大的问题，保证了本实用新型的工作持续性，另设计绝热层73，防止了燃气燃烧温度过高对本实用新型造成损伤的情况发生，延长本实用新型的使用寿命。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
