一种滑动组件及滑动机构的制作方法

本实用新型涉及滑动安装结构领域，具体而言，涉及一种滑动组件及应用该滑动组件的滑动机构。

背景技术：

目前，现有的滑动机构一般包括滑动主体和滑动件，滑动件在滑动主体上滑动，但是现有的滑动机构其滑动件在滑动主体上的滑动并不顺畅，影响滑动效果。

技术实现要素：

本实用新型的目的在于提供一种滑动组件，其通过滑条在导轨的滑槽内滑动，能够使滑动件在滑动主体上的滑动更加顺畅，提高了滑动的效果。

本实用新型的另一目的在于提供一种滑动机构，其能够使滑动件在滑动主体上的滑动更加顺畅，提高了滑动的效果。

本实用新型的实施例是这样实现的：

一种滑动组件，应用于滑动机构，所述滑动机构包括滑动主体和滑动件，所述滑动组件包括导轨和滑条，所述导轨用于安装于所述滑动主体上，所述滑条用于安装于所述滑动件上，以带动所述滑动件，所述导轨上设置有滑槽，所述滑条包括相互连接的滑动部和连接部，所述连接部用于与所述滑动件连接，所述滑动部可穿设于所述滑槽内且沿所述滑槽滑动。

进一步地，在本实用新型较佳的实施例中，所述滑动部具有一端部，所述滑动部在靠近所述端部的位置设置有卡持部，所述卡持部可滑动地卡持于所述滑槽内。

进一步地，在本实用新型较佳的实施例中，所述滑动组件还包括定位组件，所述定位组件包括控制柄、第一弹性复位件和压脚，所述压脚套设在所述控制柄上，所述压脚设置于所述滑槽的一侧，所述第一弹性复位件套设在所述控制柄上，所述第一弹性复位件的一端抵持所述控制柄，另一端用于抵持所述滑动主体，所述控制柄挤压所述第一弹性复位件时，所述压脚移动并与所述滑槽相错开，所述第一弹性复位件恢复弹性时，所述压脚移动至所述滑槽的位置并侧向封闭所述滑槽。

进一步地，在本实用新型较佳的实施例中，所述压脚的一端设置有限位台，所述第一弹性复位件恢复弹性时，所述端部抵持所述限位台。

进一步地，在本实用新型较佳的实施例中，所述压脚设置有通孔，所述通孔的内壁凸设有台阶部，所述控制柄设置有卡环，所述控制柄的一端穿过所述通孔，且所述卡环与所述台阶部配合。

进一步地，在本实用新型较佳的实施例中，所述滑动组件还包括基板，所述基板用于与所述滑动主体连接，所述导轨安装于所述基板上。

进一步地，在本实用新型较佳的实施例中，所述基板设置有通槽，所述导轨的一侧凸设有凸起，所述凸起嵌入所述通槽内，使所述滑槽与所述通槽连通。

进一步地，在本实用新型较佳的实施例中，所述导轨的一端设置有锁固孔，所述锁固孔的直径大于所述滑槽的宽度。

进一步地，在本实用新型较佳的实施例中，所述滑动组件还包括第二弹性复位件，所述滑动主体靠近所述导轨的部分设置有容置腔，第二弹性复位件容置于所述容置腔内。

一种滑动机构，所述滑动机构包括滑动主体、滑动件和滑动组件，所述滑动组件包括导轨和滑条，所述导轨安装于所述滑动主体上，所述滑条安装于所述滑动件上，以带动所述滑动件，所述导轨上设置有滑槽，所述滑条包括相互连接的滑动部和连接部，所述连接部与所述滑动件连接，所述滑动部可穿设于所述滑槽内且沿所述滑槽滑动。

本实用新型提供的滑动组件及滑动机构的有益效果是：本实用新型提供的滑动组件及滑动机构，通过滑条在导轨的滑槽内滑动，能够使滑动件在滑动主体上的滑动更加顺畅，提高了滑动的效果。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

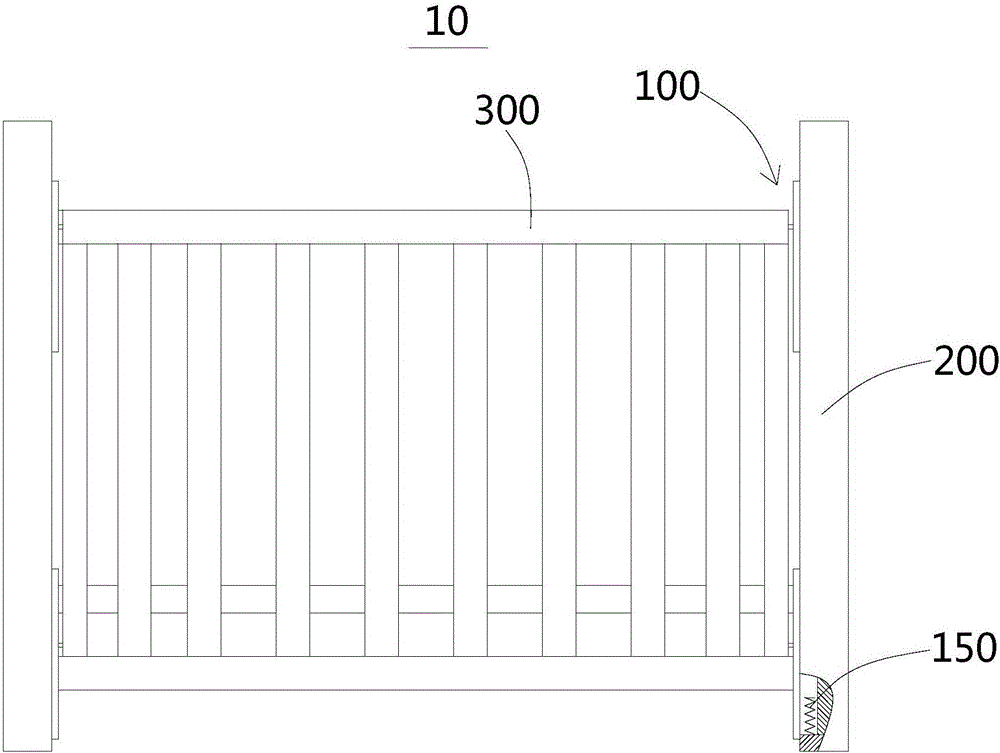

图1为本实用新型较佳实施例提供的滑动机构的结构示意图；

图2为本实用新型较佳实施例提供的滑动机构的滑动组件的正视结构示意图；

图3为本实用新型较佳实施例提供的滑动机构的滑动组件在压脚封闭滑槽时的侧视结构示意图；

图4为本实用新型较佳实施例提供的滑动机构的滑动组件在压脚让出滑槽时的侧视结构示意图；

图5为本实用新型较佳实施例提供的滑动机构的滑动组件的导轨的正视图；

图6为本实用新型较佳实施例提供的滑动机构的滑动组件的导轨的侧视图；

图7为本实用新型较佳实施例提供的滑动机构的滑动组件的基板的结构示意图；

图8为本实用新型较佳实施例提供的滑动机构的滑动组件的滑条的结构示意图；

图9为本实用新型较佳实施例提供的滑动机构的滑动组件的控制柄的结构示意图；

图10为本实用新型较佳实施例提供的滑动机构的滑动组件的压脚的正视图；

图11为本实用新型较佳实施例提供的滑动机构的滑动组件的压脚的侧向剖切结构示意图。

图中标记分别为：

滑动机构10；

滑动组件100；

导轨110；滑槽111；凸起112；第一安装孔113；锁固孔114；

基板120；通槽121；第二安装孔122；

滑条130；滑动部131；过渡部132；卡持部133；端部134；连接部135；

定位组件140；控制柄141；头部1411；延伸段1412；限位环1413；卡环1414；

第一弹性复位件142；

压脚143；限位台1431；通孔1432；台阶部1433；斜面1434；

第二弹性复位件150；

滑动主体200；

滑动件300。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，或者是本领域技术人员惯常理解的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例

请参阅图1，本实用新型的较佳实施例提供了一种滑动机构10，该滑动机构10包括滑动主体200、滑动件300和滑动组件100。滑动件300通过滑动组件100与滑动主体200滑动连接。

该滑动机构10可以广泛应用于家具领域，例如应用于婴儿床、衣柜、书架等。本实施例以滑动机构10为婴儿床为例，滑动主体200为床体，滑动件300为侧板，侧板通过滑动组件100可相对床体滑动。作为优选，本实施例中，侧板的两侧各通过两个滑动组件100与床体滑动连接。每侧的两个滑动组件100分别位于滑动主体200的上部和下部，则滑动组件100共计四个，使得侧板的两侧同时在床体上滑动，以实现侧板的升降。

其中，请参阅图2和图3，滑动组件100包括导轨110、滑条130、基板120和定位组件140。滑条130用于安装于滑动件300上，以带动滑动件300，滑条130可与导轨110滑动连接，定位组件140用于对滑条130的滑动进行定位。基板120用于与滑动主体200连接，导轨110安装于基板120上。如此，导轨110通过基板120安装于滑动主体200上。

请参阅图5，导轨110上设置有滑槽111，用于与滑条130滑动配合，以使滑条130沿滑槽111滑动。本实施例中，滑槽111成长条形，可使滑条130沿滑槽111做直线运动，从而实现滑动件300的平动或升降。

导轨110上设置有多个第一安装孔113，用来与基板120配合，从而将导轨110安装于滑动件300上。

导轨110的一端设置有锁固孔114，锁固孔114用于锁条进入或退出滑槽111。锁固孔114的直径大于滑槽111的宽度。

请结合参阅图5和图6，导轨110的一侧凸设有凸起112，用于与基板120卡持。作为优选，该凸起112为环形，环设于滑槽111的边缘，能够使导轨110与基板120之间卡接紧密。

导轨110所采用的材料并不作具体限定，可以由金属材料制成，也可以是塑料材料制成。本实施例优选采用塑料PA制成，不仅保证连接紧密，而且使滑动更加顺畅，同时降低了生产成本。

请参阅图7，基板120设置有通槽121，用来与导轨110上的凸起112配合，凸起112可嵌入通槽121内。当凸起112嵌入通槽121内时，凸起112的外侧壁与通槽121的内侧壁抵持，并且滑槽111与通槽121连通，以使滑条130在滑槽111滑动时，可同时穿过滑槽111和通槽121。

基板120上设置有多个第二安装孔122，第二安装孔122与第一安装孔113一一对应，可通过螺栓依次穿过第一安装孔113和第二安装孔122，从而将导轨110和基板120安装于滑动主体200上。

请参阅图8，滑条130包括相互连接的滑动部131和连接部135。

其中，连接部135用于与滑动件300连接，例如连接部135设置有外螺纹，滑动件300设置螺纹孔，通过外螺纹与滑动件300连接。

滑动部131可穿设于滑槽111内且沿滑槽111滑动。具体地，滑动部131包括过渡部132、卡持部133和端部134。过渡部132的一端与连接部135连接，另一端与卡持部133连接。卡持部133设置于靠近端部134的位置，且卡持部133远离过渡部132的一端与端部134连接。卡持部133可滑动地卡持于滑槽111内。在卡持部133卡持于滑槽111内时，卡持部133穿过滑槽111，端部134凸出滑槽111，以便与定位组件140配合实现定位。

请参阅图3，定位组件140包括控制柄141、第一弹性复位件142和压脚143。

请参阅图9，控制柄141为杆状结构，其一端设置有用于按压的头部1411，另一端设置有延伸段1412，延伸段1412上凸设有限位环1413。第一弹性复位件142套设于延伸段1412上，其一端抵持于限位环1413上，另一端用于抵持滑动主体200。控制柄141在限位环1413与头部1411之间的位置设置有卡环1414，用于与压脚143配合。

请参阅图10和图11，压脚143套设在控制柄141上。压脚143设置于滑槽111的一侧。压脚143的一端设置有限位台1431，作为优选，限位台1431为L形。第一弹性复位件142恢复弹性时，端部134抵持限位台1431，以实现滑动件300定位。压脚143设置有通孔1432，通孔1432的内壁凸设有台阶部1433，控制柄141的一端穿过通孔1432，且卡环1414与台阶部1433配合。另外，压脚143远离限位台1431的一端设置有一斜面1434，以便滑条130在滑槽111内滑动时通过斜面1434推动压脚143移动，从而让出滑槽111。

请参阅图3和图4，控制柄141挤压第一弹性复位件142时，压脚143移动并与滑槽111相错开；第一弹性复位件142恢复弹性时，压脚143移动至滑槽111的位置并侧向封闭滑槽111。

另外，请继续参阅图1，位于滑动主体200下部的滑动组件100还包括第二弹性复位件150。滑动主体200靠近导轨110的部分设置有容置腔，第二弹性复位件150容置于容置腔内。第二弹性复位件150能够在滑动件300滑动至滑动主体200下部时起到缓冲作用，同时确保滑动主体200的滑动位置准确。

请参阅图1～图4，该滑动组件100在安装时，将导轨110卡入基板120的通槽121内，使导轨110的凸起112与基板120的通槽121抵持，利用螺栓依次穿过第一安装孔113和第二安装孔122，使得导轨110和基板120安装于滑动主体200上。将滑条130的连接部135与滑动件300的一侧连接，使滑动部131凸出滑动件300。将定位组件140安装于滑动主体200内部，使得压脚143设置于滑槽111的一侧。两组滑动组件100的安装方式相同，只是分别安装于滑动主体200相对的两内侧壁及滑动件300相对的两侧，即滑动件300的两侧分别与不同的滑条130连接，滑动主体200相对的两个内侧壁分别安装导轨110。

该滑动组件100在工作时，将滑动件300两侧的滑条130分别卡入滑槽111，将滑条130的端部134伸入并穿过导轨110的锁固孔114，然后向着滑槽111移动，使得卡持部133与滑槽111卡持。初始时，第一弹性复位件142处于伸张状态，使得压脚143在位于滑槽111的一侧，此时滑动滑条130，端部134会抵持在压脚143的限位台1431上。需要滑动时，按压控制柄141的头部1411，控制柄141带动压脚143移动或者转动，压脚143让出滑槽111，此时控制柄141将第一弹性复位件142压缩于控制柄141和滑动主体200之间。然后滑动滑条130，卡持部133沿着滑槽111滑动，直至预设位置，而控制柄141在第一弹性复位件142的作用下回复原位。

另外，滑动件300需要回复初始位置时，反向滑动滑条130，端部134将通过压脚143上的斜面1434推动压脚143移动或者转动，使控制柄141压缩第一弹性复位件142，压脚143让出滑槽111使滑条130通过。滑条130通过后，控制柄141在第一弹性复位件142的作用下回复原位，压脚143重新将滑槽111侧向封闭。再滑动滑条130，将端部134抵持在压脚143的限位台1431上，从而实现滑动件300的定位。这样，能够很好地实现滑动件300在滑动主体200上的滑动，非常方便地实现了滑动件300的升降或平移。

本实用新型较佳实施例提供的滑动机构10，通过滑条130在导轨110的滑槽111内滑动，能够使滑动件300在滑动主体200上的滑动更加顺畅，提高了滑动的效果。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
