一种电饭煲扭簧固定结构的制作方法

本实用新型涉及一种电饭煲，尤其是一种电饭煲扭簧固定结构。

背景技术：

现如今，随着使用电饭煲做饭的人群越来越多，人们对电饭煲的要求也越来越高，以往我们电饭煲使用的扭力弹簧，没有前端折弯的结构，当开盖时，由于弹性压缩作用，扭力弹簧的旋转力臂尾部位置会拱起，这样就比较难控制开盖的角度，同时也保证不了弹簧力度的稳定性，这样就给人们的生活造成一系列的困惑。

技术实现要素：

为解决上述技术问题，本实用新型的目的是提供一种结构简单，节约成本，保证弹簧力度稳定性的电饭煲扭簧固定结构。

本实用新型采用的技术方案是：一种电饭煲扭簧固定结构，包括衬盖主体，所述衬盖主体的一端设置有一转轴，所述转轴上套接有一个以上的扭簧，所述扭簧包括第一旋转力臂和第二旋转力臂，所述衬盖主体的另一端上设置有一卡块，所述扭簧的第一旋转力臂延伸至所述衬盖主体的另一端且该第一旋转力臂自由端处设置有与所述卡块相卡接的钩部，所述衬盖主体上开设有一个以上供第一旋转力臂穿过的孔。

作为上述技术方案的改进，所述转轴上套接有两个扭簧。

作为上述技术方案的进一步改进，所述衬盖主体上开设有两个孔。

进一步，所述卡块与衬盖主体为一体式结构。

进一步，所述卡块设置为衬盖主体上一体成型的加强筋。

进一步，所述卡块可拆卸地设置在衬盖主体上。

本实用新型的有益效果：本技术方案通过采用在扭簧的第一旋转力臂上设置有钩部，并把钩部卡扣在所述衬盖主体的卡块上，当扭簧恢复弹性形变时，由于卡扣作用，这样就可以防止弹簧向后拉动，从而导致扭簧的第一旋转力臂尾部位置拱起，保证了弹簧力度的稳定性，而且扭簧固定方式相比较传统的打螺丝固定方式结构更简单化，省去螺丝及工人成本，极大地方便了人们的日常使用。

附图说明

下面结合附图对本实用新型的具体实施方式做进一步的说明。

图1是本实用新型的结构示意图。

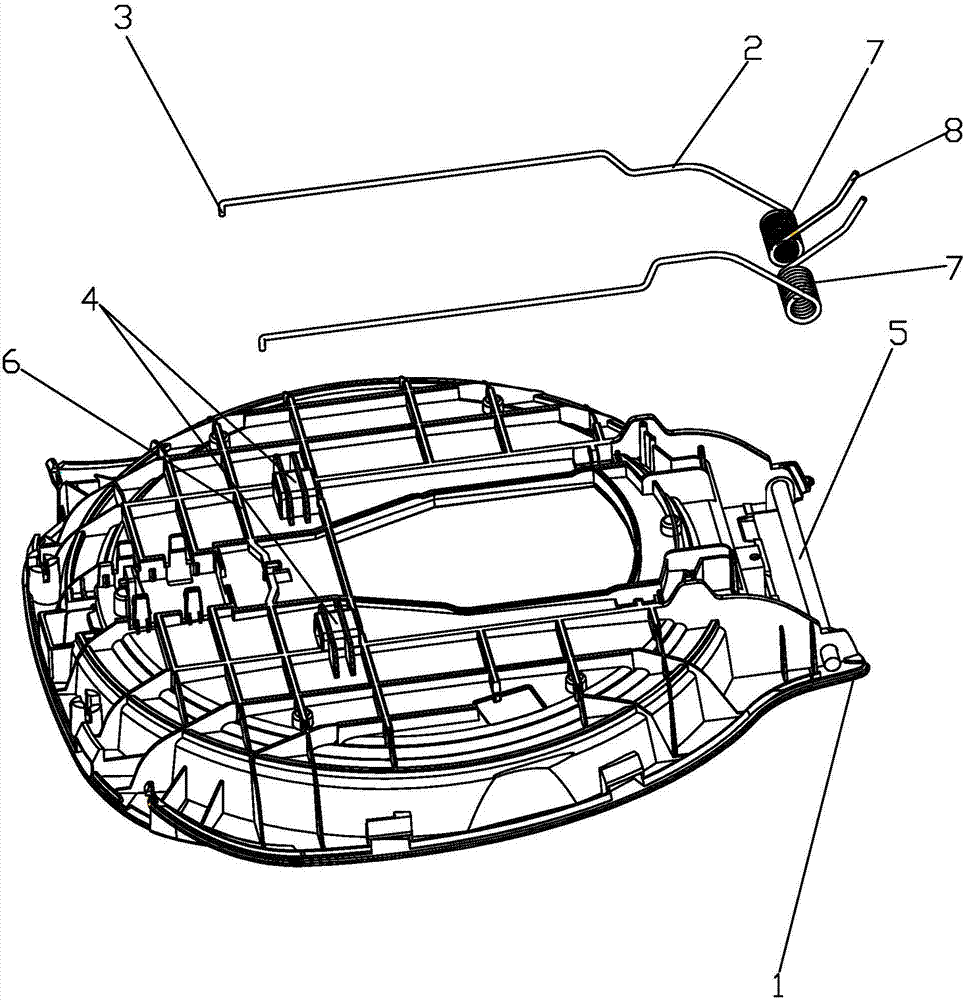

图2是本实用新型的分解示意图。

图3是本实用新型的截面图。

具体实施方式

参照图1、图2、图3，一种电饭煲扭簧固定结构，首先包括衬盖主体1，在衬盖主体1上设置有一转轴5，在转轴5上套接有一个以上的扭簧7，该扭簧7包括第一旋转力臂2和第二旋转力臂8，在衬盖主体1的另一端上设置有一卡块，把扭簧7的第一旋转力臂2延伸至所述衬盖主体1的另一端且该第一旋转力臂2自由端处设置有与所述卡块相卡接的钩部3，再在衬盖主体1上开设有一个以上供第一旋转力臂2穿过的孔4，当扭簧7恢复弹性形变时，由于钩部3与卡块的卡扣作用，这样就可以防止弹簧向后拉动，导致扭簧7的第一旋转力臂2的尾部位置拱起，保证了弹簧力度的稳定性。

参照图1、图2，在转轴5上套接有两个扭簧7，相比较一个扭簧7，两个扭簧7使得开盖更加稳定和牢靠，并且加强了弹簧力度的稳定性。

参照图1、图2，在衬盖主体1上开设有两个孔4，本实施方式并不限定上述两个孔4，只要以基本相同手段实现都可以，当扭簧7恢复弹性形变时，第一旋转力臂2向上翘起，此时由于第一旋转力臂2穿过孔4，而孔4设置在衬盖主体1上，这样就会带动衬盖主体1自动向上摆起，从而实现开启的过程。

进一步，该卡块与衬盖主体1为一体式结构，且把卡块设置为衬盖主体1上一体成型的加强筋6，这样使得结构更简单化，同时也降低了加工的生产成本。

再进一步，该卡块可拆卸地设置在衬盖主体1上，这样可以避免钩部3由于卡扣在衬盖主体1上的加强筋6上，对加强筋6造成一定的损害。

以上所述仅为本实用新型的优先实施方式，本实用新型并不限定于上述实施方式，只要以基本相同手段实现本实用新型目的的技术方案都属于本实用新型的保护范围之内。
