电动升降厨具柜机的制作方法

本实用新型涉及一种厨房柜机，属智能厨房家具领域，更具体的说是涉及一种电动升降厨具柜机。

背景技术：

现在的厨房家具家电逐渐越来越智能化和自动化，特别实在橱柜方面，以往的橱柜大多为传统设计，不仅占地面积大，且在开关时不仅较为不便，且声音较大，不利于长久使用，特别是吊柜在使用时一般悬挂在侧墙上部，取放东西时需要打开柜门，但在一些空间较为狭小的厨房内，使用吊柜时，在打开柜门是就会出现无法完全开启和影响其它家具的使用，并且柜门位置较高，在打开和关闭时需要人具有一定高度，取放不便，不利于吊柜的正常使用。

技术实现要素：

本实用新型克服了现有技术的不足，提供了一种电动升降厨具柜机，解决了以往的吊柜取放厨具不便的技术难题。

为解决上述的技术问题，本实用新型采用以下技术方案：

电动升降厨具柜机，包括柜体，柜体下端设置有升降底板，升降底板上设置有五金厨具篮，所述柜体内部两端均设置有导轨，所述升降底板可沿导轨在柜体内部上下升降，所述柜体内部上端设置有用于驱动升降底板升降的升降驱动系统，所述柜体内部还设置有行程控制系统，所述柜体上端前部还设置有用于控制行程控制系统的控制面板。

所述导轨设置有导轨定位模块。

所述升降驱动系统包括钢丝盘及驱动钢丝盘转动的电机，电机连接有蓄电池，蓄电池通过变压器连接总电源插头，所述柜体上端两侧均设置有尼龙吊轮，所述钢丝盘内的钢丝绳通过尼龙吊轮后分别连接在升降底板的两侧，所述升降底板两端设置有与钢丝绳连接的钢丝连接块，钢丝连接块通过钢丝连接块调节器连接所述钢丝绳。

所述电机连接有底板下行程开关，左端所述的尼龙吊轮和电机之间还设置有底板上行程开关。

所述柜体两端还设置有反弹开关，所述钢丝绳通过反弹开关后与升降底板连接。

所述行程控制系统包括控制器和信号线盘，信号线盘内缠绕有导轨信号线，导轨信号线一端连接控制器，另一端连接有导轨信号接头；所述升降底板右端设置有导轨信号插头，导轨信号接头和导轨信号插头相配合连接；所述控制器还连接有控制面板插头和悬挂测试插头。

所述控制面板插头包括面板总电源插头和面板灯线插头。

所述控制面板上设置有面板总电源开关和停电运行开关。

所述升降底板底部设置有底板信号条，底板信号条内设置有压力传感器，压力传感器与所述控制器连接。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，使用方便，可以自动升降放置和取放厨具，并且升降顺畅，能够控制升降高度，并且还可检测障碍物自动升降，避免压伤手部或下端的物件，安全性高。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细说明。

图1是本实用新型的结构示意图；

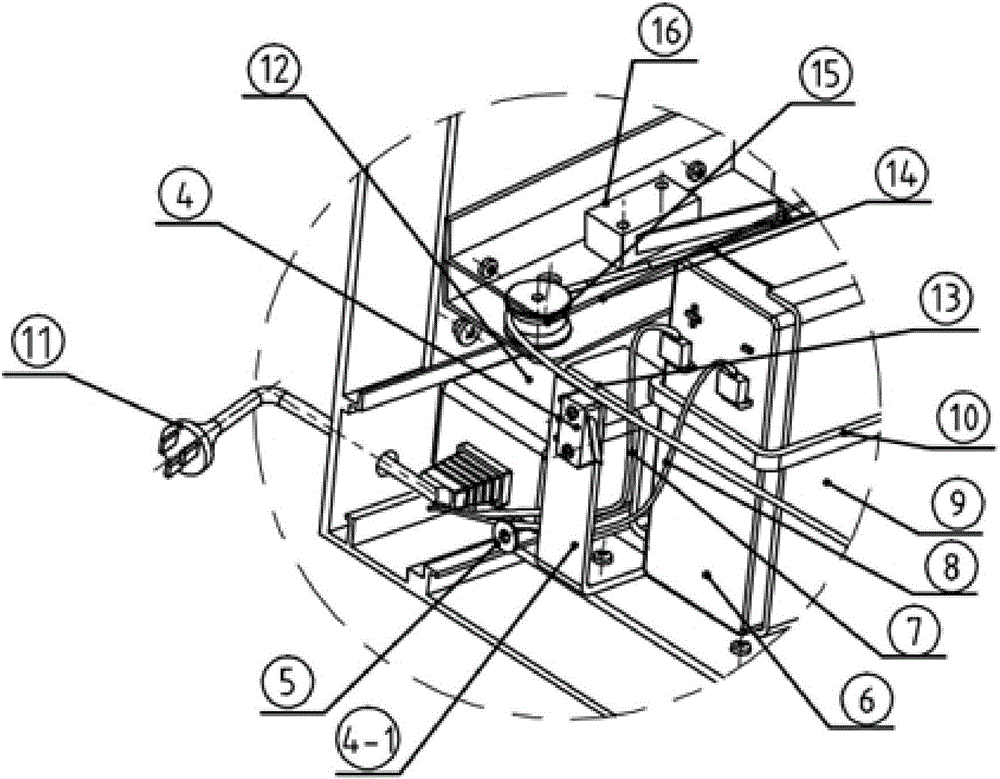

图2是图1中A处的结构放大图；

图3是图1中柜体顶部的结构放大图；

图4是图1中B处的结构放大图；

图5是图1中C处的结构放大图；

图6是图1中D处的结构放大图；

图7是本实用新型的正视图；

图8是图7中的控制面板内侧的局部示意图；

图中的标号分别表示为：1-1、柜体；1-2、柜体背板；1-3、柜体侧板；1-4、柜体顶板；1、导轨；2、导轨定位模块；3、导轨定位螺丝；4、上行程开关；4-1、上行程开关固定架；5、地线；6、蓄电池；7、正极电线；8、负极电线；9、蓄电池固定架；10、蓄电池扎带；11、总电源插头；12、变压器；13、变压器固定架；14、反弹开关固定架；15、尼龙吊轮；16、反弹开关；17、反弹开关固定铁板；18、反弹开关固定铁板螺丝；19、顶板固定螺丝；20、背板固定螺丝；21、电机固定架；22、下行程开关；23、电机；23-1、下行程开关调节螺套；24、钢丝盘；25、钢丝盘罩；26、控制器；27、面板总电源插头；28、面板灯线插头；29、悬挂测试插头；30、信号线盘；31、信号线盘固定铝套；32、信号线盘固定螺丝；33、导轨信号接头；34、导轨信号插头；35、钢丝连接块；36、钢丝连接块调节器；37、钢丝连接块固定螺丝；38、钢丝绳；39、五金厨具篮；40、升降底板；41-1、底板信号条；41-2、压力传感器；42、面板总电源开关接头；43、面板进线接头；44、控制面板；45、面板总电源开关；46、停电运行开关。

具体实施方式

下面结合附图对本实用新型作进一步的说明。本实用新型的实施方式包括但不限于下列实施例。

如图1-图8所示，电动升降厨具柜机，包括柜体1-1，柜体1-1下端设置有升降底板40，升降底板40上设置有五金厨具篮39，所述柜体1-1内部两端均设置有导轨1，所述升降底板40可沿导轨1在柜体1-1内部上下升降，所述柜体1-1内部上端设置有用于驱动升降底板40升降的升降驱动系统，所述柜体1-1内部还设置有行程控制系统，所述柜体1-1上端前部还设置有用于控制行程控制系统的控制面板44。

本实施例的工作原理是：

通过控制面板44控制行程控制系统，通过行程控制系统控制升降驱动系统开闭和升降，从而通过导轨1带动升降底板40升降；五金厨具篮39内根据需要放置厨具，需要使用时升降底板40下降取用，而不使用时则升降底板40上升，五金厨具篮39回到柜体1-1内部保存。

本实施例结构简单，使用方便，可以方便的取放厨具，且节约空间，在行程控制系统和升降驱动系统作用升降顺畅、准确，可精确控制行程，保证升降的高度一致。

本实施例的柜体1-1包括柜体背板1-2、柜体侧板1-3和柜体顶板1-4，柜体背板1-2、柜体侧板1-3、柜体顶板1-4及升降底板40构成一个单一方向开口的柜体结构。

实施例2

本实施例在实施例1的基础上增加了以下结构：所述导轨1设置有导轨定位模块2。

本实施例的导轨定位模块2主要用于导轨定位，保证升降底板40在升降过程中其两侧均与导轨1配合，并减少升降时产生的晃动，保持升降底板40平稳升降。

本实施例的导轨定位模块2为方形的金属板或木板，可通过导轨定位螺丝3固定调节。

实施例3

本实施例在实施例1或实施例2的基础上优化了升降驱动系统，具体为：所述升降驱动系统包括钢丝盘24及驱动钢丝盘24转动的电机23，电机23连接有蓄电池6，蓄电池6通过变压器12连接总电源插头11，所述柜体1-1上端两侧均设置有尼龙吊轮15，所述钢丝盘24内的钢丝绳38通过尼龙吊轮15后分别连接在升降底板40的两侧，所述升降底板40两端设置有与钢丝绳38连接的钢丝连接块35，钢丝连接块35通过钢丝连接块调节器36连接所述钢丝绳38。

本实施例的蓄电池6通过变压器12连接总电源插头11进行蓄电并直接连通外部电源对电机23供电，电机23可带动钢丝盘24转动，从而调节钢丝绳38的收线和放线，通过钢丝绳38的收线和放线带动升降底板40的升降，实现自动升降，且升降平稳。

本实施例的尼龙吊轮15可以辅助收放线，并为钢丝绳38定位定形，而钢丝连接块调节器36可以调节钢丝绳38和钢丝连接块35连接的松紧程度和连接强度，保证长久使用，并且达到合适的松紧度，使升降顺畅准确。

本实施例的电机23设置有地线5，通过电机固定架21固定，蓄电池6设置有正极电线7和负极电线8与电机23连接，蓄电池6通过蓄电池固定架9固定并通过蓄电池扎带10定位卡紧，而变压器12则通过变压器固定架13固定。钢丝盘24外部设置钢丝盘罩25进行定位卡紧。

本实施例的升降驱动系统整体通过顶板固定螺丝19和背板固定螺丝20固定在柜体1-1上；钢丝连接块35通过钢丝连接块固定螺丝37固定。

作为优选的，所述电机23连接有底板下行程开关22，左端所述的尼龙吊轮15和电机23之间还设置有底板上行程开关4。下行程开关22可以控制钢丝绳38放线时的行程，当下降到设定高度后则通过下行程开关22控制电机停止转动，而上行程开关4则在钢丝绳38收线时控制升降底板40的最高高度，从而保证在升降时升降底板40均能够达到设定高度停止。所述上行程开关4通过上行程开关固定架4-1固定，而下行程开关22与电机23之间还设置有下行程开关调节螺套23-1，便于调节行程。

作为优选的，所述柜体1-1两端还设置有反弹开关16，所述钢丝绳38通过反弹开关16后与升降底板40连接。反弹开关16可以检测钢丝绳38的受力情况，如果升降底板40下端有障碍物或者人的身体部位遮挡，则会影响钢丝绳38的受力情况，反弹开关16则根据情况上升或下降，以避免和障碍物形成挤压，造成损坏或安全事故。本实施例的反弹开关16通过反弹开关固定架14和反弹开关固定铁板17固定，反弹开关固定铁板17通过反弹开关固定铁板螺丝18固定。

实施例4

本实施例在实施例1-实施例3的基础上做了如下优化：所述行程控制系统包括控制器26和信号线盘30，信号线盘30内缠绕有导轨信号线，导轨信号线一端连接控制器26，另一端连接有导轨信号接头33；所述升降底板40右端设置有导轨信号插头34，导轨信号接头33和导轨信号插头34相配合连接；所述控制器26还连接有控制面板插头和悬挂测试插头29。

本实施例的控制器26通过导轨信号接头33与导轨信号插头34相配合而检测导轨行程，并根据设定控制行程，便于调节升降高度，可与上行程开关4和下行程开关22结合进行行程控制；本实施例的控制面板插头则与控制面板44连接，悬挂测试插头29则方便外接调试器或电脑进行行程调试。

本实施例的信号线盘30则通过信号线盘固定铝套31进行固定，并通过信号线盘固定螺丝32固定并调节放线松紧情况。

作为优选的，所述控制面板插头包括面板总电源插头27和面板灯线插头28。面板总电源插头27和面板灯线插头28与控制面板插头配合连接，可通过控制面板进行开闭升降控制，也可通过面板灯颜色确定运行情况。

作为优选的，所述控制面板44上设置有面板总电源开关45和停电运行开关46。面板总电源开关45控制整体总电源通电开短，而停电运行开关46则可以在停电时切换模式，使用蓄电池6供电使用，便于长久使用。本实施例的面板总电源开关45和停电运行开关46则通过面板总电源开关接头42和面板进线接头43与蓄电池6和控制器26连接。

作为优选的，所述升降底板40底部设置有底板信号条41-1，底板信号条41-1内设置有压力传感器41-2，压力传感器41-2与所述控制器26连接。为了更加准确的检测障碍物情况，保证升降底板40下降过程中不会压坏障碍物或挤压人体，特在底板信号条41-1上设置压力传感器41-2，通过压力传感器41-2检测升降底板40下端压力，从而通过控制器26控制其升降，避免挤压升降底板40下端的其它餐具或障碍物。

如上所述即为本实用新型的实施例。前文所述为本实用新型的各个优选实施例，各个优选实施例中的优选实施方式如果不是明显自相矛盾或以某一优选实施方式为前提，各个优选实施方式都可以任意叠加组合使用，所述实施例以及实施例中的具体参数仅是为了清楚表述实用新型人的实用新型验证过程，并非用以限制本实用新型的专利保护范围，本实用新型的专利保护范围仍然以其权利要求书为准，凡是运用本实用新型的说明书及附图内容所作的等同结构变化，同理均应包含在本实用新型的保护范围内。
