一种钣金加工的无缝门板的制作方法

本实用新型涉及日常生活领域中的门板生产，尤其涉及一种钣金加工的无缝门板。

背景技术：

在橱柜领域中采用钣金件板作橱柜门板已经逐渐成为一种流行，钣金件门板具有绿色环保、外表美观、清洁、时尚、永不变色等特点。目前，橱柜领域中的钣金件柜体技术只有普通螺丝连接组装，而这种钣金件柜体装配过程很麻烦，装配时间长，外观不美观；钣金件柜面拐角处接缝难、焊接易变形，焊接不平整，打磨易破坏表面花纹，拐角不标准，安装难度大等问题。另外，橱柜领域中的钣金件门板都需要安装拉手才方便开门，而这种钣金件门板装配过程很繁琐，装配时间长，生产工序多，外观不美。

技术实现要素：

针对上述问题，本实用新型提供了一种钣金加工的无缝门板。

为解决上述技术问题，本实用新型所采用的技术方案是：一种钣金加工的无缝门板，包括金属板本体，其特征在于：所述金属板本体四周分别设有第一折合边、第二折合边、第三折合边和第四折合边，所述第一折合边、第二折合边、第三折合边和第四折合边的折合朝向相同，所述第一折合边、第二折合边和第三折合边均为二次折合的长方形延伸板块，二次折合的长方形延伸板块的中间具有折合线，所述第一折合边和第三折合边中二次折合的长方形延伸板块两端分别分布有梯形延伸块和三角形延伸块，所述第二折合边的长方形延伸板块两端各分布有一梯形折合块，所述第四折合边为单次折合的长方形延伸板块。

进一步的，所述梯形延伸块的高度为第一折合边高度的一半，所述梯形延伸块的高度为第三折合边高度的一半。

进一步的，所述三角形延伸块的高度为第一折合边高度的三分之一，所述三角形延伸块的高度为第三折合边高度的三分之一。

进一步的，所述第一折合边和第三折合边尺寸相同。

进一步的，所述第二折合边两端梯形折合块的斜边分别与第一折合边中三角形延伸块的斜边、第三折合边中三角形延伸块的斜边对接。

进一步的，所述第四折合边的两侧分别与第一折合边中梯形延伸块的侧边、第三折合边中梯形延伸块的侧边对接。

进一步的，所述第四折合边的宽度为第一折合边中梯形延伸块侧边的高度。

折合过程：分别对第一折合边、第二折合边、第三折合边、第四折合边进行第一次及第二次折合，对第二折合边中的梯形折合块进行压合，压合的位置为第一折合边和第三折合边的三角形延伸块的空缺处，对其进行定型，成品入库。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：本实用新型是采用同一块金属板折合制造，生产过程中，无需焊接，克服了拐角处接缝难、焊接易变形，焊接不平整，打磨易破坏表面花纹，拐角不标准，安装难度大等问题；折合完的门板无缝连接，外容美观，无焊点。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

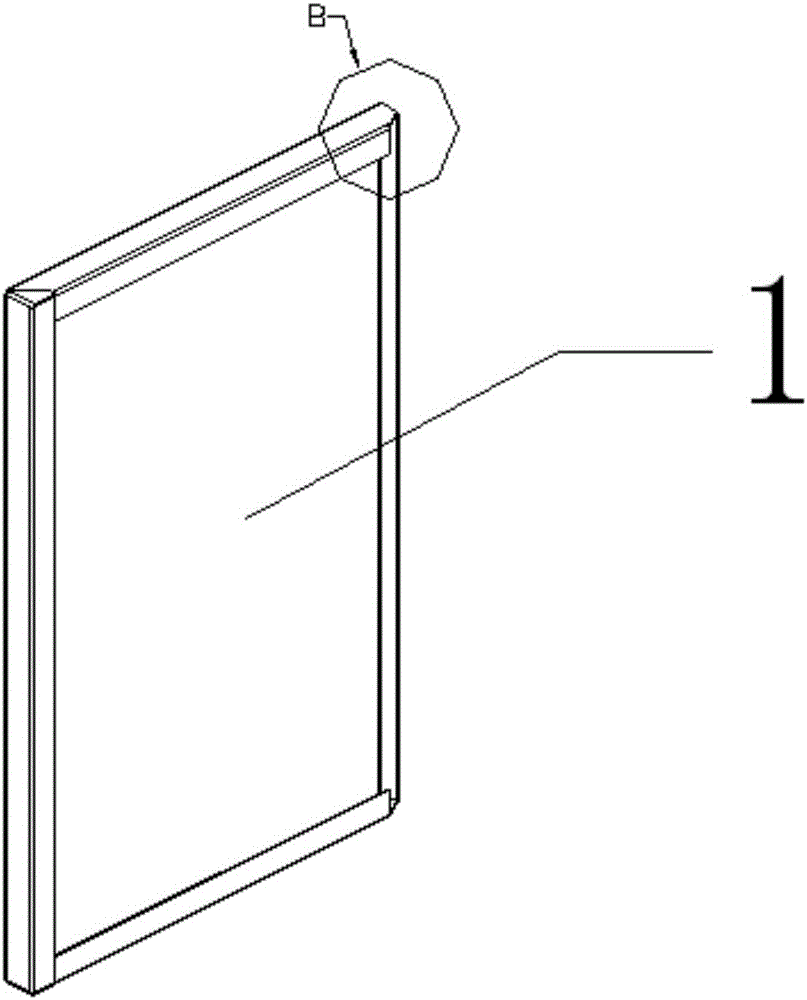

图1为本实用新型一种钣金加工的无缝门板的结构示意图；

图2为本实用新型一种钣金加工的无缝门板的背面结构示意图；

图3为本实用新型一种钣金加工的无缝门板中A处的局部连接结构示意图；

图4为本实用新型一种钣金加工的无缝门板中B处的局部连接结构示意图；

图5为本实用新型一种钣金加工的无缝门板的金属板平面结构示意图；

图6为本实用新型一种钣金加工的无缝门板的后视图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例

参考图1、图2、图3、图4、图5和图6，一种钣金加工的无缝门板，包括金属板本体1，金属板本体四周分别设有第一折合边2、第二折合边3、第三折合边4和第四折合边5，第一折合边2、第二折合边3、第三折合边4和第四折合边5的折合朝向相同，第一折合边2、第二折合边3和第三折合边4均为二次折合的长方形延伸板块，二次折合的长方形延伸板块的中间具有折合线6，第一折合边2和第三折合边4中二次折合的长方形延伸板块两端分别分布有梯形延伸块7和三角形延伸块8，第二折合边3的长方形延伸板块两端各分布有一梯形折合块9，第四折合边5为单次折合的长方形延伸板块。

梯形延伸块7的高度为第一折合边2高度的一半，梯形延伸块7的高度为第三折合边4高度的一半。

三角形延伸块8的高度为第一折合边2高度的三分之一，三角形延伸块8的高度为第三折合边4高度的三分之一。

第一折合边2和第三折合边4尺寸相同。

第二折合边两端梯形折合块9的斜边分别与第一折合边中三角形延伸块的斜边、第三折合边中三角形延伸块的斜边对接。

第四折合边5的两侧分别与第一折合边中梯形延伸块7的侧边、第三折合边中梯形延伸块7的侧边对接。

第四折合边5的宽度为第一折合边中梯形延伸块7侧边的高度。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
