一种书桌的制作方法

本实用新型涉及一种书桌，属于家具用品领域。

背景技术：

目前大多数家用书桌都是固定摆放的，这种书桌较为笨重不易移动，不便于卫生的打扫，并且在某些大城市存在住房紧张的情况，传统书桌在不需要使用时会占用空间，所以有必要设计一种可折叠、可移动的书桌来解决这些问题。

技术实现要素：

本实用新型提供了一种书桌，以用于解决书桌在不必要时占用空间，在需要时灵活移动的问题。

本实用新型的技术方案是：一种书桌，包括书桌板长杆螺钉1、长杆2、短杆3、短杆固定座4、长杆固定座5、固定钉6、固定座螺钉7、滑块8、栏杆9、书桌板10；

所述滑块8安装在栏杆9上，短杆固定座4、长杆固定座5均通过固定座螺钉7安装在滑块8上，长杆2和短杆3分别通过固定钉6安装在长杆固定座5和短杆固定座4上，长杆2通过书桌板长杆螺钉1与书桌板10连接，短杆3通过连接螺钉与书桌板10连接。

所述滑块8与栏杆9组成滑动副，滑块8能够在栏杆9上滑动。

所述长杆固定座5、短杆固定座4、长杆2、短杆3、书桌板10组成四杆机构，四杆机构的连接处均为转动副。

其中，所述滑块8与栏杆9组成滑动副，滑块8能够在栏杆9上滑动，通过滑块8带动书桌板10的灵活移动。四杆机构的连接处均为转动副，在书桌板10下方远离栏杆处施力可将书桌板向上翻折，实现折叠。

本实用新型的有益效果是：

1、能在栏杆上平动方便家具整理和摆放；

2、能翻折在不需要使用时让出一定空间，满足小户型对空间的需求；

3、用材少有利于环境的保护。

附图说明

图1为本实用新型的结构示意图；

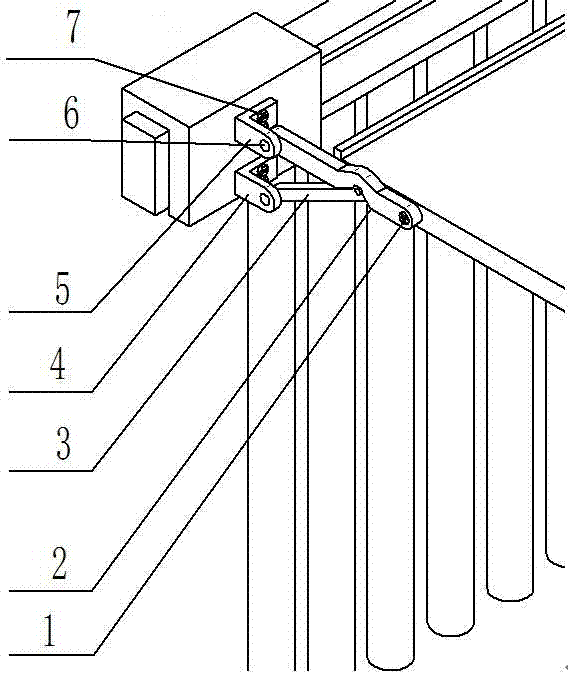

图2是本实用新型四杆机构处的放大示意图；

图3是本实用新型的俯视图；

图4是本实用新型的前视图；

图5是本实用新型的左视图；

图中各标号：1-书桌板长杆螺钉、2-长杆、3短杆、4-短杆固定座、5-长杆固定座、6-固定钉、7-固定座螺钉、8-滑块、9-栏杆、10-书桌板。

具体实施方式

实施例1：如图1-5所示，一种书桌，包括书桌板长杆螺钉1、长杆2、短杆3、短杆固定座4、长杆固定座5、固定钉6、固定座螺钉7、滑块8、栏杆9、书桌板10；

所述滑块8安装在栏杆9上，短杆固定座4、长杆固定座5均通过固定座螺钉7安装在滑块8上，长杆2和短杆3分别通过固定钉6安装在长杆固定座5和短杆固定座4上，长杆2通过书桌板长杆螺钉1与书桌板10连接，短杆3通过连接螺钉与书桌板10连接。

所述滑块8与栏杆9组成滑动副，滑块8能够在栏杆9上滑动。

所述长杆固定座5、短杆固定座4、长杆2、短杆3、书桌板10组成四杆机构，四杆机构的连接处均为转动副。

实施例1：如图1-5所示，一种书桌，包括书桌板长杆螺钉1、长杆2、短杆3、短杆固定座4、长杆固定座5、固定钉6、固定座螺钉7、滑块8、栏杆9、书桌板10；

所述滑块8安装在栏杆9上，短杆固定座4、长杆固定座5均通过固定座螺钉7安装在滑块8上，长杆2和短杆3分别通过固定钉6安装在长杆固定座5和短杆固定座4上，长杆2通过书桌板长杆螺钉1与书桌板10连接，短杆3通过连接螺钉与书桌板10连接。

上面结合附图对本实用新型的具体实施方式作了详细说明，但是本实用新型并不限于上述实施方式，在本领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
