一种遮阳百叶帘电动收纳与伸展装置的制作方法

本实用新型涉及百叶窗设备技术领域，具体为一种遮阳百叶帘电动收纳与伸展装置。

背景技术：

统计资料表明，建筑能耗约占全国总能耗的25％。为此，我国把建筑节能列为国家可持续发展的重要工作，随着国家建筑节能政策的实施，人们充分认识到建筑节能的重要性。门窗透光建筑构件的能耗，在整个建筑物能耗中占相当大的比例。我国大多数高耗能建筑中，门窗的能源消耗占了50％，结合夏热冬冷地区的实际情况，研发适合夏热冬冷地区使用的新型遮阳节能一体窗产品，具有广泛的市场需求，传统的遮阳窗需要手动控制百叶帘的升降，小孩或者老人在控制百叶帘升降时非常不方便，满足不了人们的需求。

技术实现要素：

本实用新型的目的在于提供一种遮阳百叶帘电动收纳与伸展装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种遮阳百叶帘电动收纳与伸展装置，包括小型电机、百叶帘出口、第一百叶片、密封腔和内腔，所述小型电机安装在第一收纳卷筒的左侧外壁上，所述第一收纳卷筒与第二收纳卷筒之间通过螺栓固定连接，且第二收纳卷筒安装在第一收纳卷筒的右侧，第一收纳卷筒与第二收纳卷筒的外壁上安装有控制按钮，所述百叶帘出口设置在第一收纳卷筒与第二收纳卷筒的底部，所述第一百叶片设置在第一收纳卷筒的内部，且第一百叶片卷收在转动轴上，第一百叶片的下方设置有密封腔，所述密封腔的左右两侧内壁上固定有橡胶垫片，所述第一收纳卷筒与第二收纳卷筒之间设置有塑料卡扣，且塑料卡扣设置有三个，所述第二收纳卷筒的内部设置有第二百叶片与内腔，且内腔设置在第二百叶片的左右两侧。

优选的，所述第一收纳卷筒与第二收纳卷筒的外壁上设置有加强筋，且第二收纳卷筒与插线电性连接。

优选的，所述转动轴上安装有轴承。

优选的，所述密封腔的上下内壁上粘接固定有密封胶条。

优选的，所述塑料卡扣的右侧安装有连接件。

优选的，所述内腔的下方设置有排水槽，且排水槽之间通过通水管道连接。

与现有技术相比，本实用新型的有益效果是：该遮阳百叶帘收纳和伸展的操作采用电动和拉珠两种方式，适用任何窗型组合与安装高度，叶片可在0-180度范围内任意旋转，满足不同的遮阳和采光需求，该遮阳窗的五金配件槽口为欧标20C槽，可选择国产、合资或进口品牌的配件，根据不同窗型可选择不同开启方式的五金配件，取得适宜的室内通风效果，多点锁紧五金配件，启闭操作灵活，坚固耐用，且该遮阳窗结构设计采用密封排水系统，利用压力平衡原理，窗框和窗扇之间采用三道弹性密封条镶嵌密封，密封材料为三元乙丙胶条，使整窗具有良好的气密性和水密性能，满足了人们的需求。

附图说明

图1为本实用新型的结构示意图；

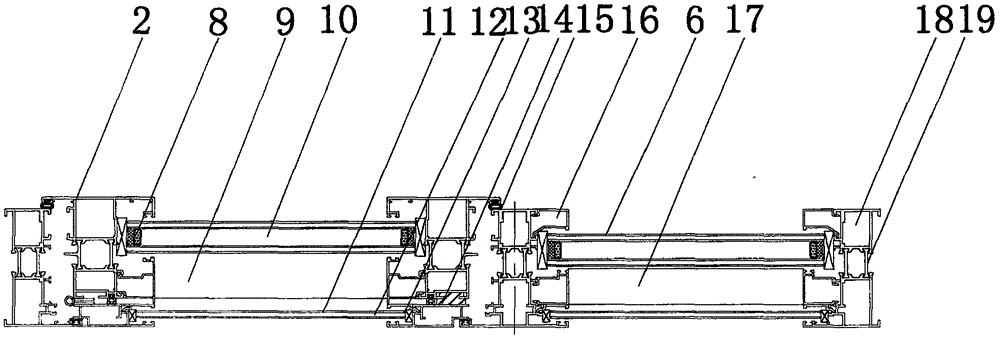

图2为本实用新型第一收纳卷筒的剖视图。

图中：1-小型电机；2-第一收纳卷筒；3-加强筋；4-百叶帘出口；5-控制按钮；6-第二收纳卷筒；7-插线；8-轴承；9-第一百叶片；10-转动轴；11-密封胶条；12-密封腔；13-橡胶垫片；14-塑料卡扣；15-连接件；16-内腔；17-第二百叶片；18-排水槽；19-通水管道。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种遮阳百叶帘电动收纳与伸展装置，包括小型电机1、百叶帘出口4、第一百叶片9、密封腔12和内腔16，小型电机1安装在第一收纳卷筒2的左侧外壁上，第一收纳卷筒2与第二收纳卷筒6之间通过螺栓固定连接，且第二收纳卷筒6安装在第一收纳卷筒2的右侧，第一收纳卷筒2与第二收纳卷筒6的外壁上安装有控制按钮5，百叶帘出口4设置在第一收纳卷筒2与第二收纳卷筒6的底部，第一百叶片9设置在第一收纳卷筒2的内部，且第一百叶片9卷收在转动轴10上，第一百叶片9的下方设置有密封腔12，密封腔12的左右两侧内壁上固定有橡胶垫片13，第一收纳卷筒2与第二收纳卷筒6之间设置有塑料卡扣14，且塑料卡扣14设置有三个，第二收纳卷筒6的内部设置有第二百叶片17与内腔16，且内腔16设置在第二百叶片17的左右两侧，第一收纳卷筒2与第二收纳卷筒6的外壁上设置有加强筋3，且第二收纳卷筒6与插线7电性连接，动轴10上安装有轴承8，密封腔12的上下内壁上粘接固定有密封胶条11，塑料卡扣14的右侧安装有连接件15，内腔16的下方设置有排水槽18，且排水槽18之间通过通水管道19连接。

工作原理：使用时，将插线7插入插孔内，通过按控制按钮5控制小型电机1工作，小型电机1带动转动轴10转动，转动轴10可带动第一百叶片9和第二百叶片17进行升降，密封腔12会保证该遮阳窗的密封性，当雨水天气时，雨水会流入到排水槽18内，雨水再通过通水管道19流入到室外。
