一种自动汽车遮阳装置的制作方法

本实用新型涉及汽车配件技术设备领域，更具体地说涉及一种自动汽车遮阳装置。

背景技术：

现在汽车的普及率越来越高，开车出行方便快捷，但是夏季汽车长时间在阳光下停放会因为太阳的暴晒而导致车内的温度升高，高温会影响车内橡胶、塑料设备的寿命，而且使车内闷热不利于驾驶，如果中控台上有打火机、香水之类的易燃易爆物品或者一些锂电池电子设备，还有可能导致汽车自燃的事故发生，威胁人身安全和财产安全。

技术实现要素：

本实用新型的目的是提供一种自动汽车遮阳装置，能够将遮阳布自动拉上，使用方便，保护车内设备安全，遮阳效果好，有利于人们的出行，使得人们感到舒适。

本实用新型解决该技术问题所采用的技术方案是：一种自动汽车遮阳装置，包括导轨、丝杠、固定座、马达、滑块螺母、拉动杆、拉环、遮阳布和遮阳布收纳盒，能够将遮阳布自动拉上，使用方便，保护车内设备安全，遮阳效果好，有利于人们的出行，使得人们感到舒适。

遮阳布收纳盒包括外壳、转轴和卷簧，转轴的两端与外壳的内壁活动连接，卷簧缠绕在转轴上。

固定座固定连接在导轨的左右两端，丝杠穿过滑块螺母，丝杠与滑块螺母之间通过螺纹连接，并且丝杠的左端与固定座活动连接，丝杠的右端穿过固定座且右末端与马达的输出轴固定连接，马达安装在导轨的右端，拉环设置在拉动杆上，并且拉环位于拉动杆的中间。拉动杆的两端分别固定连接在两个滑块螺母上，遮阳布收纳盒连接在导轨的左端。遮阳布的一端连接在卷簧上，遮阳布的另一端与拉动杆相连接。

作为本技术方案的进一步优化，本实用新型一种自动汽车遮阳装置所述的卷簧有多个，转轴和卷簧均设置在外壳的内部。

作为本技术方案的进一步优化，本实用新型一种自动汽车遮阳装置所述的导轨和丝杠各有两个，并且丝杠位于导轨的上方。

作为本技术方案的进一步优化，本实用新型一种自动汽车遮阳装置所述的丝杠与导轨之间互相平行。

作为本技术方案的进一步优化，本实用新型一种自动汽车遮阳装置所述的滑块螺母能在导轨和丝杠上滑动。

本实用新型能够将遮阳布自动拉上，使用方便，保护车内设备安全，遮阳效果好，有利于人们的出行，使得人们感到舒适。

附图说明

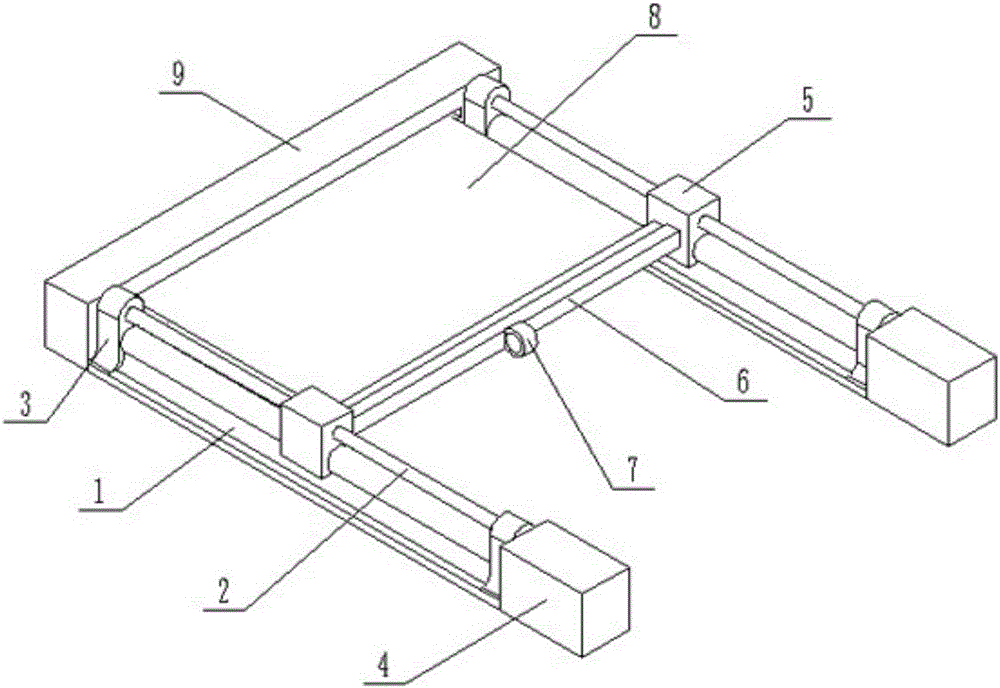

图1为本实用新型一种自动汽车遮阳装置的结构示意图。

图2为本实用新型一种自动汽车遮阳装置的遮阳布收纳盒9的结构示意图。

图中：1.导轨；2.丝杠；3.固定座；4.马达；5.滑块螺母；6.拉动杆；7.拉环；8.遮阳布；9.遮阳布收纳盒；9-1.外壳；9-2.转轴；9-3.卷簧。

具体实施方式

为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图1~2，对本实用新型作进一步详细的说明。

具体实施方式一：

一种自动汽车遮阳装置，包括：导轨1、丝杠2、固定座3、马达4、滑块螺母5、拉动杆6、拉环7、遮阳布8和遮阳布收纳盒9，能够将遮阳布自动拉上，使用方便，保护车内设备安全，遮阳效果好，有利于人们的出行，使得人们感到舒适。

遮阳布收纳盒9包括外壳9-1、转轴9-2和卷簧9-3，转轴9-2的两端与外壳9-1的内壁活动连接，卷簧9-3缠绕在转轴9-2上。

固定座3固定连接在导轨1的左右两端，丝杠2穿过滑块螺母5，丝杠2与滑块螺母5之间通过螺纹连接，并且丝杠2的左端与固定座3活动连接，丝杠2的右端穿过固定座3且右末端与马达4的输出轴固定连接，马达4安装在导轨1的右端，拉环7设置在拉动杆6上，并且拉环7位于拉动杆6的中间；拉动杆6的两端分别固定连接在两个滑块螺母5上，遮阳布收纳盒9连接在导轨1的左端；遮阳布8的一端连接在卷簧9-3上，遮阳布8的另一端与拉动杆6相连接。

具体实施方式二：

下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的卷簧9-3有多个，转轴9-2和卷簧9-3均设置在外壳9-1的内部。

具体实施方式三：

下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的导轨1和丝杠2各有两个，并且丝杠2位于导轨1的上方。

具体实施方式四：

下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的丝杠2与导轨1之间互相平行，确保滑块螺母5能够平稳的滑行。

具体实施方式五：

下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的滑块螺母5能在导轨1和丝杠2上滑动。

本实用新型一种自动汽车遮阳装置的工作原理：

将汽车遮阳装置的两个导轨1分别安装在汽车玻璃的两侧，启动马达4，马达4转动带动丝杠2转动，连接在丝杠2上的滑块螺母5进行移动，从而连接在滑块螺母5上的拉动杆6进行移动，拉动杆6将遮阳布8拉动将汽车的玻璃遮挡，当使用完毕后，马达4逆向转动，在卷簧9-3的作用下，卷簧9-3拉动遮阳布8，遮阳布8将缠绕在卷簧9-3上，使得遮阳布8收起在遮阳布收纳盒9中，结构美观大方；能够将遮阳布自动拉上，使用方便，保护车内设备安全，遮阳效果好，有利于人们的出行，使得人们感到舒适。

以上所述的具体实施例，对本实用新型解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
