一种新型的真空料理机的制作方法

本发明涉及真空料理机技术领域，尤其是一种新型的真空料理机。

背景技术：

目前，市面上的抽真空料理机都是从搅拌杯顶部直接抽取杯内的空气从而使搅拌杯内处于一个真空状态，有效延长食物的保质期，也不会破坏食物的质感；

而随着科技水平的提升，现市面上出现一种抽真空功能和加热功能并存的料理机，大大提升了产品的功能性，但加热的过程当中搅拌杯内会产生大量的水蒸气，水蒸气会凝聚成水滴挂在搅拌杯的内壁，当抽真空泵进行抽真空工作时会将搅拌杯内的水滴或其他绞碎后的食物抽进真空泵内，对真空泵造成故障，降低了使用寿命；

另外，加热的过程当中搅拌杯内会产生大量水蒸气，水蒸气大量产生使搅拌杯内形成巨大的压力，所以加热和抽真空功能是一种矛盾的关系；

所以，抽真空泵该何时才对搅拌杯内进行抽真空，何时停止抽真空，此为本发明待攻克的难题；

因此本发明针对上述问题进行解决。

技术实现要素：

为解决上述问题，本发明提供一种结构简单、使用方便、具有过滤结构的智能真空料理机。

本发明解决其技术问题所采用的技术方案是：

一种新型的真空料理机，包括机座，机座内设有抽真空泵和电路板，机座上安装有搅拌杯，搅拌杯上设有杯盖，搅拌杯一侧设有手柄，其特征在于，所述杯盖上设有与搅拌杯内腔连通的内盖，内盖设有内腔，内腔内由内至外分别设有多个同心挡环，相邻两个同心挡环之间构成环形过滤通道，且相邻两个环形过滤通道之间通过同心挡环上的开口连通，抽真空泵通过抽真空管与最外侧的环形过滤通道连通；

所述搅拌杯上连接有抽真空管，抽真空管的一端与搅拌杯内连通，抽真空管的另一端连接有分接座，分接座与抽真空泵之间设有第一分接管；

所述电路板上设有传感器，分接座与传感器之间设有第二分接管；

所述第二分接管与抽真空管连通。

具体地，抽真空泵通过抽真空管与多个环形过滤通道连通，相邻的环形过滤通道又通过同心挡环上的开口连通，使多个环形过滤通道相互连通，当抽真空泵工作时，搅拌杯的气体从环形过滤通道通过，由于每个同心挡环上的开口按圆周方向开设在不同的方向，使多个环形过滤通道组成互相连通的迂回的通道，搅拌杯内绞碎后的食物、杂物在通过环形过滤通道后，会与同心挡环撞击，当加热后产生的水蒸气或形成的水滴都会因为自重而跌落环形过滤通道底部，起到阻隔过滤作用，避免抽取到抽真空泵内，损坏抽真空泵的寿命，提高使用安全性；

本产品设置有三条环形过滤通道，但为了适应市场上不同的需求，本实施例不排除会设置多于或少于三条的环形过滤通道。

进一步地，抽真空管通过分接座与第一分接管连通，第一分接管又与抽真空泵连通，当抽真空泵工作时，搅拌杯内的空气通过抽真空管、分接座以及第一分接管，由抽真空泵排走，实现抽真空功能；

进一步地，因为本产品是一款加热与抽真空功能并存的食物料理机，当食物料理机加热时，搅拌杯内会产生热量与水蒸气，因此搅拌杯内的气压也会随之升高，所以当加热与抽真空功能是一种相矛盾的功能；因此本发明为解决该问题而提出本实施方案：抽真空管通过分接座与第二分接管连通，传感器感知搅拌杯内的压力值变化，当高于一定压力值时，传感器会传递信号至电路板，电路板再通过电路控制抽真空泵工作，抽取搅拌杯内的空气或水蒸气，所以搅拌杯内的压力也会随之下降，避免出现搅拌杯内的压力过大而造成爆裂，提高使用安全性；

进一步地，当食物料理机停止加热或间歇式加热时，搅拌杯内的压力值处于较低的状态，此时传感器也会实时感应到搅拌杯内的压力，然后传递信号至电路板，电路板控制抽真空泵停止工作；

进一步地，通过传感器的感应功能，智能式地切换抽真空泵的开启与关闭，实现产品的智能化，同时也提高了使用安全性，完美地兼容加热与抽真空功能。

所述内盖上延伸有与搅拌杯内腔连通的排气筒，对应内盖顶端配合安装有顶盖，顶盖顶部内侧设有弹簧固定筒，弹簧固定筒内设有弹簧，弹簧一端与弹簧固定筒弹性相抵，弹簧另一端弹性安装有活动接头，活动接头与活动塞连接，活动塞与排气筒顶端密封弹性相抵。

具体地，当料理机进行加热工作时，搅拌杯内的压力也会随之升高，当搅拌杯内的压力超过一定值时，搅拌杯内的气压会将活动塞向上冲开，使活动塞与排气筒顶端之间形成排气间隙，从而达到泄压作用，恒定搅拌杯内的压力，避免搅拌杯内压力过大而造成爆裂，提高使用安全性。

所述顶盖内侧构成顶盖内腔，顶盖上开设有多个排气孔，当活动塞与排气筒顶端分离打开时，排气孔与搅拌内腔连通；

当活动塞与排气筒顶端密封闭合时，排气孔与搅拌内腔不连通。

具体地，当活动塞与排气筒顶端分离打开时，排气孔与搅拌内腔连通，加热工作后的水蒸气会从排气孔排出，达到排气泄压的作用，恒定搅拌杯内的压力，避免搅拌杯内压力过大而造成爆开，提高使用安全性；

进一步地，当活动塞与排气筒顶端密封闭合时，排气孔与搅拌内腔不连通，起到密封抽真空作用。

多个开口错开式设置在同心挡环上。

具体地，加快空气的流动性，提高抽真空效率；由于每个同心挡环上的开口按圆周方向开设在不同的方向，使多个环形过滤通道组成互相连通的迂回的通道，能有效起到阻隔、过滤的作用，而且拆卸清洗方便。

其中一环形过滤通道连通设有多个与搅拌杯内腔连通的抽真空孔。

具体地，使搅拌杯内腔、形过滤通道、抽真空管以及抽真空泵四者连通。

所述抽真空管与分接座之间设有单向阀。

利用单向阀避免抽真空后，空气再回流至搅拌杯内。

所述杯盖一侧设有泄压阀，抽真空管的一端通过泄压阀与搅拌杯内连通。

当抽真空后，搅拌杯内处于负压状态，大气压会将杯盖牢牢地压在搅拌杯上，十分难打开，所以使用者可以通过按压泄压阀进行泄压，便于打开杯盖。

所述泄压阀的下端设有延伸有连接头，连接头与抽真空管的一端通过密封圈连通。

提高密封性能，避免在抽真空当中出现漏气现象，提高抽真空效率。

所述抽真空管设置在手柄内；隐埋式结构，不影响搅拌杯外观结构，又能实现抽真空的功能。

本发明的有益效果是：

（1）本发明为一种新型的真空料理机，抽真空泵通过抽真空管与多个环形过滤通道连通，相邻的环形过滤通道又通过同心挡环上的开口连通，使多个环形过滤通道相互连通，当抽真空泵工作时，搅拌杯的气体从环形过滤通道通过，由于每个同心挡环上的开口按圆周方向开设在不同的方向，使多个环形过滤通道组成互相连通的迂回的通道，搅拌杯内绞碎后的食物、杂物在通过环形过滤通道后，会与同心挡环撞击，当加热后产生的水蒸气或形成的水滴都会因为自重而跌落环形过滤通道底部，起到阻隔过滤作用，避免抽取到抽真空泵内，损坏抽真空泵的寿命，提高使用安全性；

（2）本发明为一种新型的真空料理机，本产品设置有三条环形过滤通道，但为了适应市场上不同的需求，本实施例不排除会设置多于或少于三条的环形过滤通道；

（3）本发明为一种新型的真空料理机，抽真空管通过分接座与第一分接管连通，第一分接管又与抽真空泵连通，当抽真空泵工作时，搅拌杯内的空气通过抽真空管、分接座以及第一分接管，由抽真空泵排走，实现抽真空功能；

（4）本发明为一种新型的真空料理机，因为本产品是一款加热与抽真空功能并存的食物料理机，当食物料理机加热时，搅拌杯内会产生热量与水蒸气，因此搅拌杯内的气压也会随之升高，所以当加热与抽真空功能是一种相矛盾的功能；因此本发明为解决该问题而提出本实施方案：抽真空管通过分接座与第二分接管连通，传感器感知搅拌杯内的压力值变化，当高于一定压力值时，传感器会传递信号至电路板，电路板再通过电路控制抽真空泵工作，抽取搅拌杯内的空气或水蒸气，所以搅拌杯内的压力也会随之下降，避免出现搅拌杯内的压力过大而造成爆裂，提高使用安全性；

（5）本发明为一种新型的真空料理机，当食物料理机停止加热或间歇式加热时，搅拌杯内的压力值处于较低的状态，此时传感器也会实时感应到搅拌杯内的压力，然后传递信号至电路板，电路板控制抽真空泵停止工作；

（6）本发明为一种新型的真空料理机，通过传感器的感应功能，智能式地切换抽真空泵的开启与关闭，实现产品的智能化，同时也提高了使用安全性，完美地兼容加热与抽真空功能。

附图说明

图1是本发明的剖视图。

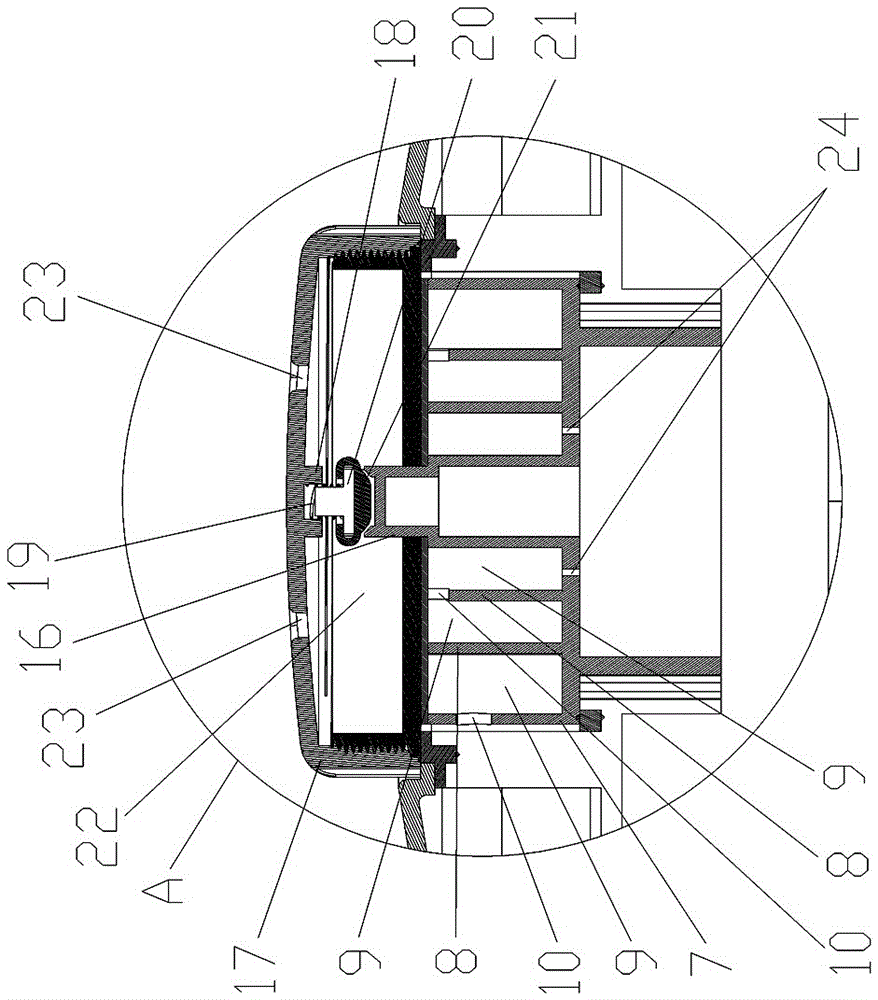

图2是本发明图2的A处放大图。

图3是本发明的结构示意图。

图4是本发明的结构示意图。

图5是本发明的结构示意图。

具体实施方式

下面结合附图和实施例对本发明进一步说明。

如图1至5所示， 1. 一种新型的真空料理机，包括机座1，机座1内设有抽真空泵2和电路板3，机座1上安装有搅拌杯4，搅拌杯4上设有杯盖5，搅拌杯4一侧设有手柄6，其特征在于，所述杯盖5上设有与搅拌杯4内腔连通的内盖7，内盖7设有内腔，内腔内由内至外分别设有多个同心挡环8，相邻两个同心挡环8之间构成环形过滤通道9，且相邻两个环形过滤通道9之间通过同心挡环8上的开口10连通，抽真空泵2通过抽真空管11与最外侧的环形过滤通道9连通；

所述搅拌杯4上连接有抽真空管11，抽真空管11的一端与搅拌杯4内连通，抽真空管11的另一端连接有分接座12，分接座12与抽真空泵2之间设有第一分接管13；

所述电路板3上设有传感器14，分接座12与传感器14之间设有第二分接管15；

所述第二分接管15与抽真空管11连通。

具体地，抽真空泵2通过抽真空管11与多个环形过滤通道9连通，相邻的环形过滤通道9又通过同心挡环8上的开口10连通，使多个环形过滤通道9相互连通，当抽真空泵2工作时，搅拌杯4的气体从环形过滤通道9通过，由于每个同心挡环8上的开口10按圆周方向开设在不同的方向，使多个环形过滤通道9组成互相连通的迂回的通道，搅拌杯4内绞碎后的食物、杂物在通过环形过滤通道9后，会与同心挡环8撞击，当加热后产生的水蒸气或形成的水滴都会因为自重而跌落环形过滤通道9底部，起到阻隔过滤作用，避免抽取到抽真空泵2内，损坏抽真空泵2的寿命，提高使用安全性；

本产品设置有三条环形过滤通道9，但为了适应市场上不同的需求，本实施例不排除会设置多于或少于三条的环形过滤通道9。

进一步地，抽真空管11通过分接座12与第一分接管13连通，第一分接管13又与抽真空泵2连通，当抽真空泵2工作时，搅拌杯4内的空气通过抽真空管11、分接座12以及第一分接管13，由抽真空泵2排走，实现抽真空功能；

进一步地，因为本产品是一款加热与抽真空功能并存的食物料理机，当食物料理机加热时，搅拌杯4内会产生热量与水蒸气，因此搅拌杯4内的气压也会随之升高，所以当加热与抽真空功能是一种相矛盾的功能；因此本发明为解决该问题而提出本实施方案：抽真空管11通过分接座12与第二分接管15连通，传感器14感知搅拌杯4内的压力值变化，当高于一定压力值时，传感器14会传递信号至电路板3，电路板3再通过电路控制抽真空泵2工作，抽取搅拌杯4内的空气或水蒸气，所以搅拌杯4内的压力也会随之下降，避免出现搅拌杯4内的压力过大而造成爆裂，提高使用安全性；

进一步地，当食物料理机停止加热或间歇式加热时，搅拌杯4内的压力值处于较低的状态，此时传感器14也会实时感应到搅拌杯4内的压力，然后传递信号至电路板3，电路板3控制抽真空泵2停止工作；

进一步地，通过传感器14的感应功能，智能式地切换抽真空泵2的开启与关闭，实现产品的智能化，同时也提高了使用安全性，完美地兼容加热与抽真空功能。

所述内盖7上延伸有与搅拌杯4内腔连通的排气筒16，对应内盖7顶端配合安装有顶盖17，顶盖17顶部内侧设有弹簧固定筒18，弹簧固定筒18内设有弹簧19，弹簧19一端与弹簧固定筒18弹性相抵，弹簧19另一端弹性安装有活动接头20，活动接头20与活动塞21连接，活动塞21与排气筒16顶端密封弹性相抵。

具体地，当料理机进行加热工作时，搅拌杯4内的压力也会随之升高，当搅拌杯4内的压力超过一定值时，搅拌杯4内的气压会将活动塞21向上冲开，使活动塞21与排气筒16顶端之间形成排气间隙，从而达到泄压作用，恒定搅拌杯4内的压力，避免搅拌杯4内压力过大而造成爆裂，提高使用安全性。

所述顶盖17内侧构成顶盖内腔22，顶盖17上开设有多个排气孔23，当活动塞21与排气筒16顶端分离打开时，排气孔23与搅拌内腔连通；

当活动塞21与排气筒16顶端密封闭合时，排气孔23与搅拌内腔不连通。

具体地，当活动塞21与排气筒16顶端分离打开时，排气孔23与搅拌内腔连通，加热工作后的水蒸气会从排气孔23排出，达到排气泄压的作用，恒定搅拌杯4内的压力，避免搅拌杯4内压力过大而造成爆开，提高使用安全性；

进一步地，当活动塞21与排气筒16顶端密封闭合时，排气孔23与搅拌内腔不连通，起到密封抽真空作用。

多个开口10错开式设置在同心挡环8上。

具体地，加快空气的流动性，提高抽真空效率；由于每个同心挡环8上的开口10按圆周方向开设在不同的方向，使多个环形过滤通道9组成互相连通的迂回的通道，能有效起到阻隔、过滤的作用，而且拆卸清洗方便。

其中一环形过滤通道9连通设有多个与搅拌杯4内腔连通的抽真空孔24。

具体地，使搅拌杯4内腔、形过滤通道9、抽真空管11以及抽真空泵2四者连通。

所述抽真空管11与分接座12之间设有单向阀25。

利用单向阀25避免抽真空后，空气再回流至搅拌杯4内。

所述杯盖5一侧设有泄压阀26，抽真空管11的一端通过泄压阀26与搅拌杯4内连通。

当抽真空后，搅拌杯4内处于负压状态，大气压会将杯盖5牢牢地压在搅拌杯4上，十分难打开，所以使用者可以通过按压泄压阀26进行泄压，便于打开杯盖5。

所述泄压阀26的下端设有延伸有连接头27，连接头27与抽真空管11的一端通过密封圈连通。

提高密封性能，避免在抽真空当中出现漏气现象，提高抽真空效率。

所述抽真空管11设置在手柄6内；隐埋式结构，不影响搅拌杯4外观结构，又能实现抽真空的功能。

以上所述的具体实施例，仅为本发明较佳的实施例而已，举凡依本发明申请专利范围所做的等同设计，均应为本发明的技术所涵盖。
