一种多功能锅铲的制作方法

本发明涉及一种锅铲，具体为一种多功能锅铲，属于厨房厨具技术领域。

背景技术：

锅铲是一种在厨房中广泛使用，且功能多样的厨具。炒菜时，可以用以翻拨原料，转移熟食；煮饭时，可以用以搅拌米面，起饭，铲锅粑，然而，在以上这些烹饪过程中，经常有菜蔬米面等材料粘附在铲头表面，干扰烹饪过程的顺利进行，以及食材的损失。因此，在烹饪过程中，如何简便及时的去除铲头背面粘附的食材，保证烹饪过程的顺利进行，减少不必要的浪费，仍是目前亟待解决的问题，且在煮汤和煮粥过程中，需要不停的转动锅铲，使得原料混料均匀，提高了使用者的劳动强度，导致手部酸痛，因此针对上述问题，我们提出了一种多功能锅铲。

技术实现要素：

本发明提供一种多功能锅铲，可以有效解决实际应用中经常有菜蔬米面等材料粘附在铲头表面，干扰烹饪过程的顺利进行，以及食材的损失，且在煮汤和煮粥过程中，需要不停的转动锅铲，使得原料混料均匀，提高了使用者的劳动强度，导致手部酸痛等问题。

为了解决上述技术问题，本发明提供了如下的技术方案：

本发明一种多功能锅铲，包括手柄、铲颈和铲头，所述手柄一端固定连接有套筒，且所述套筒内为空腔，所述套筒上固定安装有气泵，所述套筒一端活动嵌设有铲颈，且所述气泵通过硬质气管与所述套筒内腔的所述铲颈端部连接，所述铲颈内为空腔，所述硬质气管穿入所述铲颈与所述铲颈内紧密设置的活塞体连接，且所述硬质气管一端延伸至所述活塞体底部与喷气头连通，所述铲颈一端固定连接有铲头，所述铲头与所述铲颈连接处设有铲沿，且所述铲颈内腔与所述铲沿连通，所述铲沿上嵌设有若干出气口，所述出气口处安装有滤网，且所述出气口排气方向与所述铲头表面平行。

作为本发明的一种优选技术方案，所述套筒上固定安装有挂钩。

作为本发明的一种优选技术方案，所述气泵上安装有启动按钮。

作为本发明的一种优选技术方案，所述铲头上设有漏孔。

作为本发明的一种优选技术方案，所述铲颈靠近所述铲沿一端上嵌套有限位环。

本发明所达到的有益效果是：本发明结构紧凑，使用方便，可根据实际的使用需求来调节锅铲长度，通过铲沿处的出气口使得在炒菜时使得食材更易混匀，提高了食物口感，且有效去除铲头表面粘附的食材，在煮粥和汤时，通过铲沿处的出气口加速原料混料速度，且使得混料更加均匀，降低了使用者的劳动强度，具有良好的经济效益和社会效益，适宜推广使用。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是本发明一种多功能锅铲的侧视结构示意图；

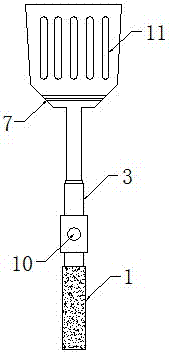

图2是本发明一种多功能锅铲的正视结构示意图；

图3是本发明一种多功能锅铲的套筒内结构示意图。

图中：1、手柄；2、气泵；3、套筒；4、挂钩；5、铲颈；6、限位环；7、铲沿；8、出气口；9、铲头；10、启动按钮；11、漏孔；12、硬质气管；13、活塞体；14、喷气头。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

实施例：如图1-3所示，本发明一种多功能锅铲，包括手柄1、铲颈5和铲头9，手柄1一端固定连接有套筒3，且套筒3内为空腔，套筒2上固定安装有气泵2，套筒3一端活动嵌设有铲颈5，且气泵2通过硬质气管12与套筒3内腔的铲颈5端部连接，铲颈5内为空腔，硬质气管12穿入铲颈5与铲颈5内紧密设置的活塞体13连接，且硬质气管12一端延伸至活塞体13底部与喷气头14连通，铲颈5一端固定连接有铲头9，铲头9与铲颈5连接处设有铲沿7，且铲颈5内腔与铲沿7连通，铲沿7上嵌设有若干出气口8，出气口8处安装有滤网，且出气口8排气方向与铲头9表面平行。套筒3上固定安装有挂钩4，在炒菜间隙可通过挂钩4将锅铲挂靠在炒锅边沿，方便使用，气泵2上安装有启动按钮10，铲头9上设有漏孔11，铲颈5靠近铲沿7一端上嵌套有限位环6，通过限位环6可有效控制铲颈5伸缩长短。

具体的，使用时，手部握住手柄1，进行炒菜时，铲颈5可在套筒3内伸缩，以此可调节锅铲长度，满足了多种使用需求，气泵2通过硬质气管12向中空的铲颈5内注气，通过活塞体13保证了铲颈5上端处的密封性，气体通过铲颈5内腔进入至铲沿7内，通过出气口8排出，使得炒菜、煮粥和烧汤更加快速，混料均匀，提高了食物口感，同时去除了铲头9表面粘附的食材，避免食材的损失。

本发明结构紧凑，使用方便，可根据实际的使用需求来调节锅铲长度，通过铲沿处的出气口使得在炒菜时使得食材更易混匀，提高了食物口感，且有效去除铲头表面粘附的食材，在煮粥和汤时，通过铲沿处的出气口加速原料混料速度，且使得混料更加均匀，降低了使用者的劳动强度，具有良好的经济效益和社会效益，适宜推广使用。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种多功能锅铲，包括手柄、铲颈、和铲头，手柄一端固定连接有套筒，且套筒内为空腔，套筒上固定安装有气泵，套筒一端活动嵌设有铲颈，且气泵通过硬质气管与套筒内腔的铲颈端部连接，铲颈内为空腔，硬质气管穿入铲颈与铲颈内紧密设置的活塞体连接，且硬质气管一端延伸至活塞体底部与喷气头连通，铲颈一端固定连接有铲头，铲头与铲颈连接处设有铲沿，且铲颈内腔与铲沿连通，铲沿上嵌设有若干出气口，出气口处安装有滤网，且出气口排气方向与铲头表面平行。本发明结构紧凑，使用方便，可根据实际的使用需求来调节锅铲长度，通过铲沿处的出气口使得在炒菜时使得食材更易混匀，提高了食物口感，且有效去除铲头表面粘附的食材。

技术研发人员：程嘉义
受保护的技术使用者：太仓市夏米粒信息技术有限公司
技术研发日：2017.05.20
技术公布日：2017.08.25
