艺术设计展览用展示架及组装方法与流程

本发明涉及展示装置领域，特别涉及一种艺术设计展览用展示架及组装方法。

背景技术：

艺术品的展览通常采用展示架等展示装置，这类展示装置通常只能做到静态展示，虽然也有少数展示装置将艺术品固定于转动底座上进行动态的转动展示，从而使人们能够生动形象的看到艺术品的动态全貌，然而，通常这样的展示只是针对个别的、局部的艺术品展示，难以针对展示架上的所有艺术品进行动态展示，而如果想要展示架上的所有艺术品都能够进行动态的转动展示，则必须对每个艺术品对应设置单独的转动机构，则一个展示架上设置众多的转动机构，其缺点是结构复杂、造价高，并且增加了展示架的总重量，给其搬运带来麻烦。此外，传统的展示架还不便于拆卸组装，给异地展示运输带来了困难。

技术实现要素：

本发明的目的是克服上述现有技术中存在的问题，提供一种艺术设计展览用展示架及组装方法，其展示架能够通过一个转动动力机构来控制众多的展示座同时对多个艺术品进行动态的转动展示，整个展示架的结构简单，造价低，并且能够方便的实现拆卸和组装。

本发明的技术方案是：艺术设计展览用展示架，包括底座3，所述底座3内设有电机18，所述电机18通过电机开关与设于底座3内的蓄电池19电连接，电机18通过减速器17与竖向转轴1轴连接，所述竖向转轴1设于竖向筒体2内，竖向筒体2的下端与底座3固定连接；所述竖向转轴1上轴连接有多个偏心凸轮6，所述偏心凸轮6的凸脊上设有绕偏心凸轮6周向的燕尾式滑槽6-1；竖向转轴1上的每个偏心凸轮6处设有多个内部与所述竖向筒体2相连通的横向筒体12，所述横向筒体12内设有沿横向筒体12纵向的推拉杆10，所述推拉杆10的一端与曲柄13的一端铰接，曲柄13的另一端与轴体20的下端卡接，轴体20穿过轴承14的内圈并通过平键与轴承14的内圈相固定，轴承14的外圈固定于横向筒体12侧壁上，所述轴体20的上端伸出横向筒体12，并与展示座5的底面固定连接，所述推拉杆10的另一端与连接块8卡接，连接块8与滑块7连接，滑块7与燕尾式滑槽6-1滑动连接，所述推拉杆10的中部还固定有导向块10-1，导向块10-1和开设于支撑块11上的椭圆轨迹槽11-1滑动连接，所述支撑块11固定于横向筒体12的内侧壁上。

较佳地，所述竖向筒体2的侧壁上设有横向筒体座9，所述横向筒体12与所述横向筒体座9螺纹连接，所述横向筒体12位于横向筒体座9的一端还开设有开口21。

较佳地，所述竖向转轴1的上端还与展示顶座4的底面卡接，所述展示顶座4的底面还设有绕底面卡接点的环形滑槽，所述环形滑槽与设于竖向筒体2顶端的滑块滑动连接。

较佳地，所述展示座5以及展示顶座4上均设有用于固定艺术品的卡接机构15。

较佳地，所述展示顶座4的边缘设有若干个沿展示顶座4周向的led照明灯16，所述led照明灯16与所述蓄电池19通过照明开关电连接的。

一种艺术设计展览用展示架的组装方法，包括如下步骤：

1)将各个横向筒体12带螺纹的一端分别与竖向筒体2侧壁上的各个横向筒体座9一一对应的螺纹连接起来，并通过各横向筒体座9上的开口21将各推拉杆10与相应的连接块8相卡接；

2)将手指伸入各横向筒体座9上的轴承14的内圈，拨动与推拉杆10连接的曲柄13，将曲柄13不与推拉杆10连接的一端拨向轴承14的内圈的正下方；

3)将各展示座5下表面连接的轴体20一一对应插入各横向筒体座9上的轴承14的内圈并使轴体20与曲柄13相卡接；

4)将平键插入轴承14的内圈与轴体20之间所开设的平键槽内，将固定轴承14的内圈与轴体20相固定；

5)将展示顶座4卡接于竖向转轴1上端，同时使竖向筒体2顶端的滑块落入展示顶座4底面的环形滑槽内；

6)将led照明灯16的电源线与蓄电池19的供电接口连接。

本发明的有益效果：本发明实施例中，提供一种艺术设计展览用展示架及组装方法，其展示架能够通过一个电机带动转竖向转轴来控制众多的展示座同时转动，从而达到对多个艺术品进行动态转动展示，本发明的展示架其结构简单，造价低，并且能够方便的实现拆卸和组装。

附图说明

图1为本发明的整体结构示意图；

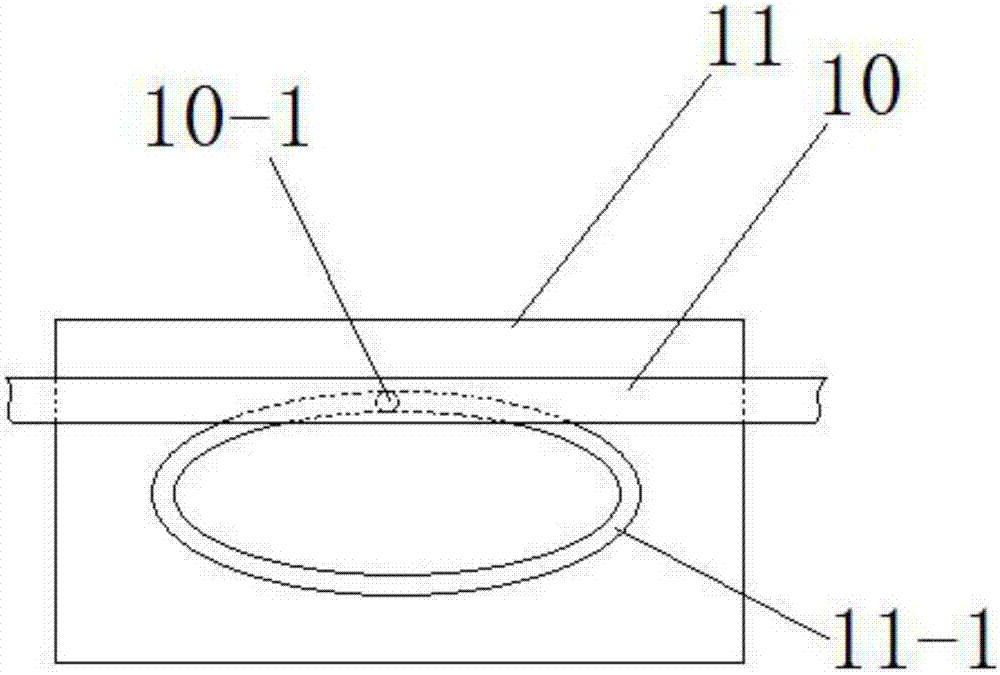

图2为本发明的推拉杆与支撑块的连接结构示意图。

具体实施方式

下面结合附图，对本发明的一个具体实施方式进行详细描述，但应当理解本发明的保护范围并不受具体实施方式的限制。

参见图1，本发明实施例提供了一种艺术设计展览用展示架及组装方法，其艺术设计展览用展示架包括底座3，所述底座3内设有电机18，所述电机18通过电机开关与设于底座3内的蓄电池19电连接，电机18通过减速器17与竖向转轴1轴连接，所述竖向转轴1设于竖向筒体2内，竖向筒体2的下端与底座3固定连接；所述竖向转轴1上轴连接有多个偏心凸轮6，所述偏心凸轮6的凸脊上设有绕偏心凸轮6周向的燕尾式滑槽6-1；竖向转轴1上的每个偏心凸轮6处设有多个内部与所述竖向筒体2相连通的横向筒体12，所述横向筒体12内设有沿横向筒体12纵向的推拉杆10，所述推拉杆10的一端与曲柄13的一端铰接，曲柄13的另一端与轴体20的下端卡接，轴体20穿过轴承14的内圈并通过平键与轴承14的内圈相固定，轴承14的外圈固定于横向筒体12侧壁上，所述轴体20的上端伸出横向筒体12，并与展示座5的底面固定连接，所述推拉杆10的另一端与连接块8卡接，连接块8与滑块7连接，滑块7与燕尾式滑槽6-1滑动连接，参见图2，所述推拉杆10的中部还固定有导向块10-1，导向块10-1和开设于支撑块11上的椭圆轨迹槽11-1滑动连接，所述支撑块11固定于横向筒体12的内侧壁上。本实施例的展示架能够通过一个电机带动转竖向转轴来控制众多的展示座同时转动，从而达到对多个艺术品进行动态转动展示，本发明的展示架其结构简单，造价低，并且能够方便的实现拆卸和组装。

进一步地，所述竖向筒体2的侧壁上设有横向筒体座9，所述横向筒体12与所述横向筒体座9螺纹连接，所述横向筒体12位于横向筒体座9的一端还开设有开口21。将开口21作为通口可以实现从外部将手伸入横向筒体内，实现推拉杆与连接块之间的卡接和拆卸。

进一步地，所述竖向转轴1的上端还与展示顶座4的底面卡接，所述展示顶座4的底面还设有绕底面卡接点的环形滑槽，所述环形滑槽与设于竖向筒体2顶端的滑块滑动连接。通过环形滑槽与滑块的配合以及竖向转轴的转动，可以实现展示顶座的转动，使展示顶座上的艺术品也能够全方位的进行动态展示。

进一步地，所述展示座5以及展示顶座4上均设有用于固定艺术品的卡接机构15。通过卡接机构可以牢固的卡接各个艺术品，使得其在动态展示的过程中不会掉下来。

进一步地，所述展示顶座4的边缘设有若干个沿展示顶座4周向的led照明灯16，所述led照明灯16与所述蓄电池19通过照明开关电连接的。

本发明的艺术设计展览用展示架的组装方法，包括如下步骤：

1)将各个横向筒体12带螺纹的一端分别与竖向筒体2侧壁上的各个横向筒体座9一一对应的螺纹连接起来，并通过各横向筒体座9上的开口21将各推拉杆10与相应的连接块8相卡接；

2)将手指伸入各横向筒体座9上的轴承14的内圈，拨动与推拉杆10连接的曲柄13，将曲柄13不与推拉杆10连接的一端拨向轴承14的内圈的正下方；

3)将各展示座5下表面连接的轴体20一一对应插入各横向筒体座9上的轴承14的内圈并使轴体20与曲柄13相卡接；

4)将平键插入轴承14的内圈与轴体20之间所开设的平键槽内，将固定轴承14的内圈与轴体20相固定；

5)将展示顶座4卡接于竖向转轴1上端，同时使竖向筒体2顶端的滑块落入展示顶座4底面的环形滑槽内；

6)将led照明灯16的电源线与蓄电池19的供电接口连接。

综上所述，本发明提供的一种艺术设计展览用展示架及组装方法，其展示架能够通过一个电机带动转竖向转轴来控制众多的展示座同时转动，从而达到对多个艺术品进行动态转动展示，本发明的展示架其结构简单，造价低，并且能够方便的实现拆卸和组装。

以上公开的仅为本发明的几个具体实施例，但是，本发明实施例并非局限于此，任何本领域的技术人员能思之的变化都应落入本发明的保护范围。
