一种防水复合井盖的制作方法

本实用新型属于市政道路建设技术领域，具体涉及一种防水复合井盖。

背景技术：

目前，在城市工程建设中，复合井盖有很多种，井盖在安装过程中，均是将井盖放置在井盖底座上，为了方便检修一般都是采用上下两层分开的结构，尤其是上层井盖经过长时间的踩踏以及碾压，井盖和井盖底座分离，或者井盖和井盖底座侧翻使井盖和井盖底座贴合不紧，车辆压过时轮胎会和井盖产生碰撞，井盖因此成为城市的噪音，同时人身安全受到严重损害；虽然也有的井盖有加固装置，但是由于井盖安装时底部不容易看见，加固装置安装不方便，费时费力；下层井盖起到防水功能，但是传统的防水井盖大部分采用金属井盖、水泥混凝土井盖、树脂井盖等，这些井盖的密封性、防水性能不好，而且安装也不方便。

技术实现要素：

本实用新型的目的是提供了一种防水复合井盖，以解决上述现有技术中存在的问题。

本实用新型所采用的技术方案为：一种防水复合井盖，包括井盖、井盖底座，井盖安装在井盖底座上，所述井盖底座的内侧壁为第一台阶和第二台阶构成的阶梯式结构，所述井盖包括上层井盖、下层井盖，所述上层井盖的边缘设有定位板，所述第一台阶设有与所述定位板相适配的定位槽，所述下层井盖采用玻璃钢压制成型，所述下层井盖上设有定位孔，所述定位孔内设有凹环槽，所述凹环槽内设有第一密封圈。

进一步地，所述上层井盖、下层井盖分别与第一台阶和第二台阶的连接处均设有第二密封圈。

进一步地，所述定位板和定位槽均为四个。

进一步地，所述定位孔为四个。

进一步地，所述下层井盖上还设有拉环。

本实用新型的有益效果为：在上层井盖与下层井盖分别设置定位板和定位孔，能够快速方便安装，省时省力，使用方便、重量轻，便于运输、安装、抢修，大大减轻了劳动强度；采用新型环保玻璃钢成型的防水井盖具有很高的抗压、抗弯、抗冲击的强度，有韧性，长期使用后不会出现井盖被压碎及损坏现象。

附图说明

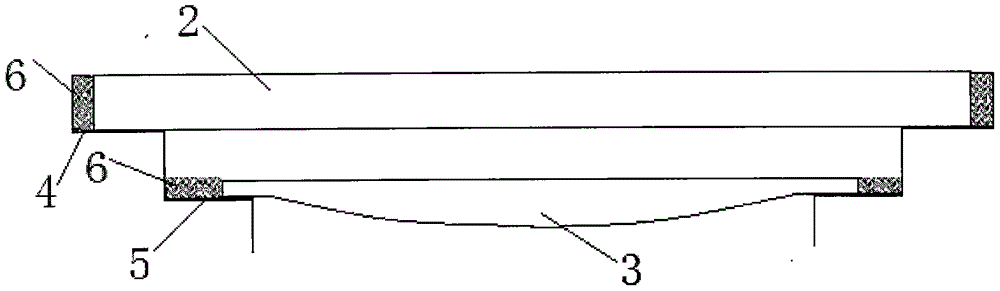

图1是一种防水复合井盖结构示意图；

图2是下层井盖结构示意图；

图3是定位孔结构示意图。

图中：1、井盖底座；2、上层井盖；3、下层井盖；4、第一台阶；5、第二台阶；6、第二密封圈；21、定位板；31、定位孔；32、凹环槽；33、第一密封圈；34、拉环；41、定位槽。

具体实施方式

如图1、图2、图3所示，一种防水复合井盖，包括井盖、井盖底座1，井盖安装在井盖底座1上，井盖底座1的内侧壁为第一台阶4和第二台阶5构成的阶梯式结构，井盖包括上层井盖2、下层井盖3，上层井盖2的边缘设有定位板21，第一台阶4设有与定位板21相适配的定位槽41，定位板21和定位槽41均为四个，下层井盖3采用玻璃钢压制成型，下层井盖3上设有定位孔31，定位孔31为四个，定位孔31内设有凹环槽32，凹环槽32内设有第一密封圈33；上层井盖2、下层井盖3分别与第一台阶4和第二台阶5的连接处均设有第二密封圈6，增加上层井盖2、下层井盖3的防尘、防水性能，下层井盖3上 还设有拉环34，方便安装检修。

安装使用时，首先将下层井盖3放置在第二台阶5上，然后在定位孔31中开设凹环槽32，在凹环槽32内加遇水膨胀的第一密封圈33，然后加不锈钢螺栓固定密封，使防水效果更佳，在第一台阶4上加放上层井盖2，通过定位板21与定位槽41相互配合使用，使上层井盖2快速方便的安装，减少了劳动强度。

本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
