本实用新型涉及土木建筑领域,具体涉及一种竖向变截面地下连续墙与主体结构结合的围护结构。
背景技术:
深厚软土地层含水量高、渗透系数小、抗剪强度低,在该地质条件下进行基坑工程的施工,难度非常高,具有很大的风险性。基坑施工常用的围护型式主要有地下连续墙、钻孔灌注桩、钢板桩、SMW工法、水泥土搅拌桩和复合土钉墙,其中地下连续墙围护结构由于墙体刚度大,抗渗性能好,在深厚软土地层的深基坑工程中应用非常广泛,其他围护结构型式大多应用于开挖深度较浅的基坑。目前,软土地层中修建地铁明挖区间时,也采用等截面的地下连续墙作为围护结构,但与主体结构分离(见图1),不分担主体结构上的竖向荷载。
其优点是:施工便利,施工质量易于控制;竖向荷载完全由主体结构承担,受力明确,计算分析简单。
其缺点是:地下连续墙不承受竖向荷载,浪费了地下连续墙的竖向承载能力。而在软土地层中,通常在主体结构下方设置桩基,以控制主体结构沉降,工程造价高。
技术实现要素:
为了解决常规等截面地下连续墙与主体结构竖向受力分离,不承担主体结构竖向荷载,造成地下连续墙竖向承载力浪费,而主体结构为减小沉降又设置基础桩的不足,本实用新型公开了一种竖向变截面地下连续墙与主体结构结合的围护结构。
本实用新型的技术方案是:一种竖向变截面地下连续墙与主体结构结合的围护结构,其包括地下连续墙以及主体结构,所述地下连续墙中间位置横向设置混凝土垫层,所述主体结构的底部与混凝土垫层接触,所述地下连续墙位于混凝土垫层上方的部分设有第一墙体和第二墙体,所述第一墙体位于第二墙体上方,且第一墙体的的厚度小于第二墙体的厚度,所述主体结构上方两侧向外伸出并且卡设在第一墙体和第二墙体的连接处。
第一墙体的高度l1大于第二墙体的高度l2。
第一墙体和第二墙体一体式结构。
所述第一墙体的内径大于第二墙体的内径。
主体结构的上方突出的高度小于下方未突出的部位的高度。
本实用新型的有益效果:将地下连续墙与主体结构紧密结合,充分利用地下连续墙竖向承载能力,使其地下连续墙分担主体结构竖向荷载,降低主体结构基础上的荷载,优化基础设计,省去基础桩,降低工程成本。
其具有以下优点:
(1)可充分发挥地下连续墙竖向承载能力,使地下连续墙分担主体结构的竖向荷载,降低主体结构基础上的荷载,进而控制主体结构沉降。
(2)可避免在软土地层中设置基桩来控制主体结构沉降,降低工程成本。
附图说明
图1为等截面地下连续墙的结构示意图。

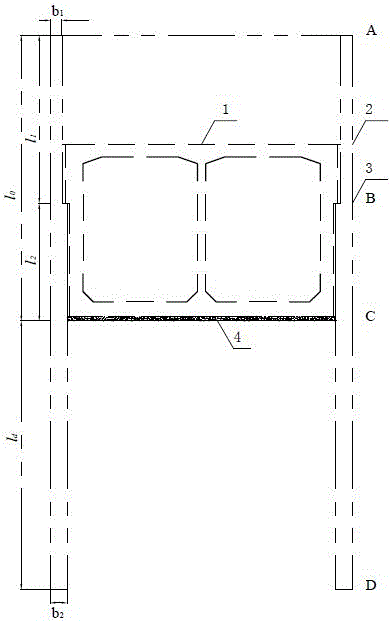

图2为变截面地下连续墙的结构示意图。
图3为主体结构的结构示意图。
图4为地下连续墙的结构示意图。
具体实施方式
下面针对附图对本实用新型的实施例作进一步说明:
如图2、图3和图4所示,本实用新型提供一种竖向变截面地下连续墙与主体结构结合的围护结构,其包括地下连续墙2以及主体结构1,所述地下连续墙中间位置横向设置混凝土垫层,所述主体结构的底部与混凝土垫层4接触,所述地下连续墙位于混凝土垫层上方的部分设有第一墙体和第二墙体,所述第一墙体位于第二墙体上方,且第一墙体的的厚度小于第二墙体的厚度,所述主体结构上方两侧向外伸出并且卡设在第一墙体和第二墙体的连接处3。
第一墙体的高度l1大于第二墙体的高度l2,混凝土垫层以上的高度为l0,混凝土垫层以下的高度为l4,该高度可以根据实际需求进行设置,第一墙体和第二墙体一体式结构。所述第一墙体的内径大于第二墙体的内径,主体结构的上方突出的高度小于下方未突出的部位的高度。刚好可以将主体结构卡在第一墙体和第二墙体的连接处。
变截面地下连续墙厚度沿着竖向变化,从墙顶往下,AB段采用厚度为d1的地下连续墙,从BD段采用厚度为d2的地下连续墙;d1<d2,厚度差δ=d2-d1。主体结构尺寸也在地下连续墙变截面B处变化,B点以上主体结构(主体结构上部)宽度比B点以下主体结构(主体结构下部)宽度增加2δ。这种结构,主体结构上部可将竖向荷载通过B点接触面传递给地下连续墙。主体结构上部竖向荷载包括结构自重、上覆土层荷载等,这些荷载将由地下连续墙分担,显著减小了主体结构下部承受的竖向荷载,进而降低主体结构基础上的荷载,不再需要通过设置基桩来控制主体结构沉降。
实施例不应视为对实用新型的限制,但任何基于本实用新型的精神所作的改进,都应在本实用新型的保护范围之内。
