水利管线引流除臭装置的制作方法

本实用新型涉及一种水利设施，更确切地说，是一种水利管线引流除臭装置。

背景技术：

在水利管线上通常设有很多增压用的暗渠井，由于暗渠井内容易残留污水，容易发臭，极易累积沼气，工人一旦贸然下井，很容易发生中毒。另外，由于沼气的累积，容易发生爆炸危险。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种水利管线引流除臭装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种水利管线引流除臭装置，其特征在于，所述的水利管线引流除臭装置包含一安装基板，所述的安装基板的中心设有一环形的溢流环，所述的溢流环内设有一可转动的切削盘，所述的切削盘包含一轴筒和一轴盘，所述的轴盘上设有一对刀槽，所述的刀槽的两端分别设有一固定圆孔，所述的刀槽内分别设有一可拆卸的刀条，所述的刀条的两端分别设有一刀孔，所述的刀孔与所述的固定圆孔分别通过一连接螺钉相连接，所述的轴筒内设有一驱动轴杆，所述的驱动轴杆的底部设有一驱动轮，所述的驱动轴杆的顶部设有一对搅拌壳，所述的溢流环的上方设有一管状的密封套筒。

作为本实用新型较佳的实施例，所述的搅拌壳呈半球状。

作为本实用新型较佳的实施例，所述的溢流环嵌在所述的密封套筒中。

本实用新型的水利管线引流除臭装置具有以下优点：使用时，当暗渠井需要检修时，可以直接启动外置电机，使得驱动轮发生转动，同时，搅拌壳开始快速转动，将暗渠井内的臭气和沼气直接挤出，待臭气和沼气排尽后，工人就可以开始下井作业了，安全可靠。在搅拌壳转动时，暗渠井内的杂物通过刀条快速切除，防止杂物堵塞井口，特别适合纵式暗渠井。该水利管线引流除臭装置结构简单，效果明显，成本低廉，实用性强。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

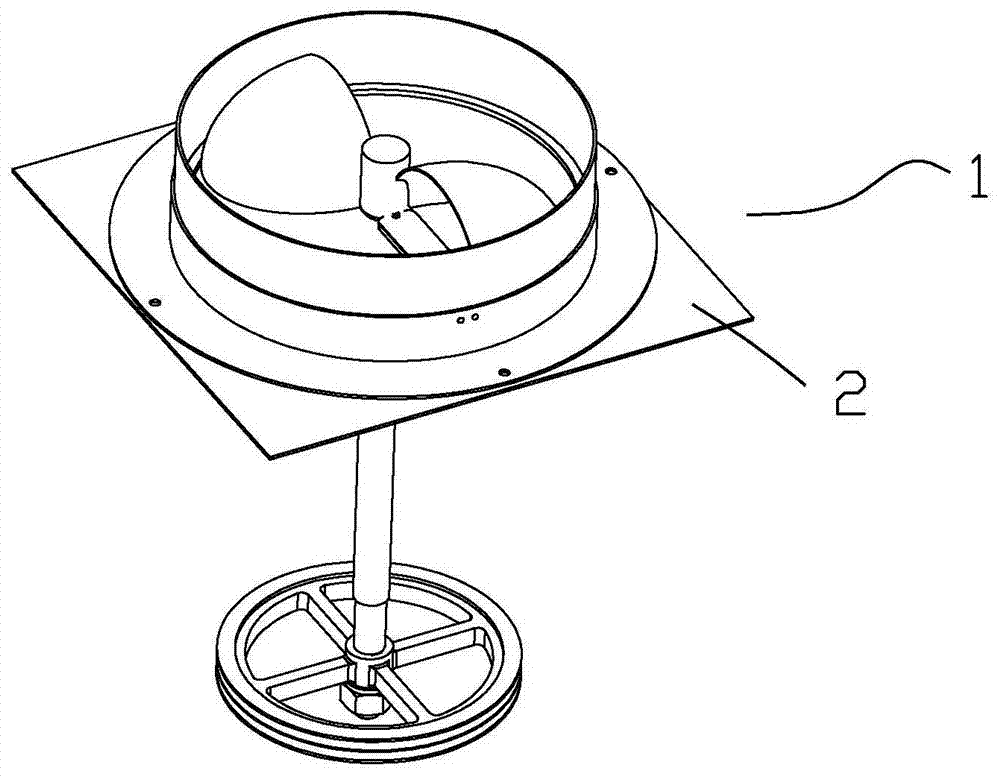

图1为本实用新型的水利管线引流除臭装置的立体结构示意图；

图2为图1中的水利管线引流除臭装置的立体结构示意图，此时为另一个视角；

图3为图2中的水利管线引流除臭装置的立体结构分解示意图；

图4为图3中的A区域的细节放大示意图；

其中，

1、水利管线引流除臭装置；2、安装基板；21、溢流环；3、切削盘；31、轴筒；32、轴盘；33、刀槽；34、固定圆孔；4、刀条；41、刀孔；5、密封套筒；6、驱动轴杆；7、驱动轮；8、搅拌壳；9、连接螺钉。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图4所示，该水利管线引流除臭装置1包含一安装基板2，该安装基板2的中心设有一环形的溢流环21，该溢流环21内设有一可转动的切削盘3，该切削盘3包含一轴筒31和一轴盘32，该轴盘32上设有一对刀槽33，该刀槽33的两端分别设有一固定圆孔34，该刀槽33内分别设有一可拆卸的刀条4，该刀条4的两端分别设有一刀孔41，该刀孔41与该固定圆孔34分别通过一连接螺钉9相连接，该轴筒31内设有一驱动轴杆6，该驱动轴杆6的底部设有一驱动轮7，该驱动轴杆6的顶部设有一对搅拌壳8，该溢流环21的上方设有一管状的密封套筒5。

该搅拌壳8呈半球状。

该溢流环21嵌在该密封套筒5中。

使用时，如图1和图2所示，当暗渠井需要检修时，可以直接启动外置电机，使得驱动轮7发生转动，同时，搅拌壳8开始快速转动，将暗渠井内的臭气和沼气直接挤出，待臭气和沼气排尽后，工人就可以开始下井作业了，安全可靠。

在搅拌壳8转动时，暗渠井内的杂物通过刀条4快速切除，防止杂物堵塞井口，特别适合纵式暗渠井。

该水利管线引流除臭装置结构简单，效果明显，成本低廉，实用性强。

不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
