一种稻米胚芽获取装置的制作方法

本发明涉及一种获取装置，具体涉及一种稻米胚芽获取装置，属于农业机械领域。

背景技术：

稻谷去壳后的果实称为颖果(糙米)，从制米工艺角度上说，它是由皮层，胚乳和胚三部分组成。从生理结构上可细分为果皮、种皮、珠心层、糊粉层、胚、胚乳等几部分组成。米最重要的中心部分为胚芽。顾名思义，所谓的“芽”，乃是生出新的生命的部分。胚芽就等于人类的肚子的一部分。只要凭营养分析也可以获知，米所具有的种种营养就集中在于此地，也可以是营养的宝库。留胚芽米是指将大米胚芽保留80％以上的大米，目前市面上销售的留胚芽米虽然保留了大米胚芽，但其大米胚芽的完整率还不到80％，而且为了保留大米胚芽，其打磨力度较小，因此现有留胚芽米的食用口感不好，接近于糙米；而如果加大打磨力度，提高留胚芽米的食用口感，又会使胚芽的完整率下降，因此，留胚芽米的胚芽完整率和食用口感是不可兼顾的矛盾，四川省徐长兵申请的发明专利公开号CN201700928U，申请日2015年6月15日公开一种小麦胚芽切割装置，该专利利用铡刀原理切割小麦胚芽，此专利采用人工操作，一次操作只能切割少个数的小麦胚芽，切割效率很低，且无法实现工业化批量生产。

技术实现要素：

本发明为解决现有稻米胚芽分离装置一次操作只能切割少个数的小麦胚芽，切割效率很低，且无法实现工业化批量生产的问题，进而提出一种稻米胚芽获取装置。

本发明为解决上述问题采取的技术方案是：本发明包括第一电机、第一皮带轮、第二皮带轮、第一传动带、第二电机和第一转动轴，本发明还包括落米机构和至少一个胚芽分离单元，第一皮带轮套装在第一电机的转动轴上，第一皮带轮通过第一传动带与第二皮带轮连接，所述胚芽分离单元包括主动轮轴、从动轮轴、主动滚轮、从动滚轮、传送带和两个切割刀片，主动轮轴和从动轮轴并排平行设置，主动滚轮套装在主动轮轴上，从动滚轮套装在从动轮轴上，传送带套装在主动辊轮和从动滚轮上，第二皮带轮套装在主动轮轴的端部，传送带外表面沿其长度方向设有至少一个凹槽，第一转动轴设置在凹槽的下方，两个切割刀片套装在第一转动轴上，且两个切割刀片位于传送带的两侧，第一转动轴与第二电机的转动轴连接，所述落米机构设置在传送带的上方。

本发明的有益效果是：1、本发明采用机械传动、电动切割方式将获取稻米颗粒的胚芽，有效的提高了切割效率，实现了获取稻米胚芽的工业化生产；2、本发明采用多个独立的传送带并排设置，并且在每个传送带的两侧设置转动的切割刀片，可以使用尺寸较大的切割刀片，提高了切割的准确率，也提高了刀片的加工性能；3、本发明能够将稻米粒上的胚芽完整的切割并收集，使胚芽完整率达到百分之百，同时混合精米蒸煮，不仅完整保留大米的营养，同时又提高了食用口感，完美的解决了留胚芽米的胚芽完整率与食用口感之间不可兼顾的矛盾；4、本发明获取的稻米胚芽适用于八个月至两周岁的婴幼儿、糖尿病人、体弱多病的人、以及牙齿不全的老人食用。

附图说明

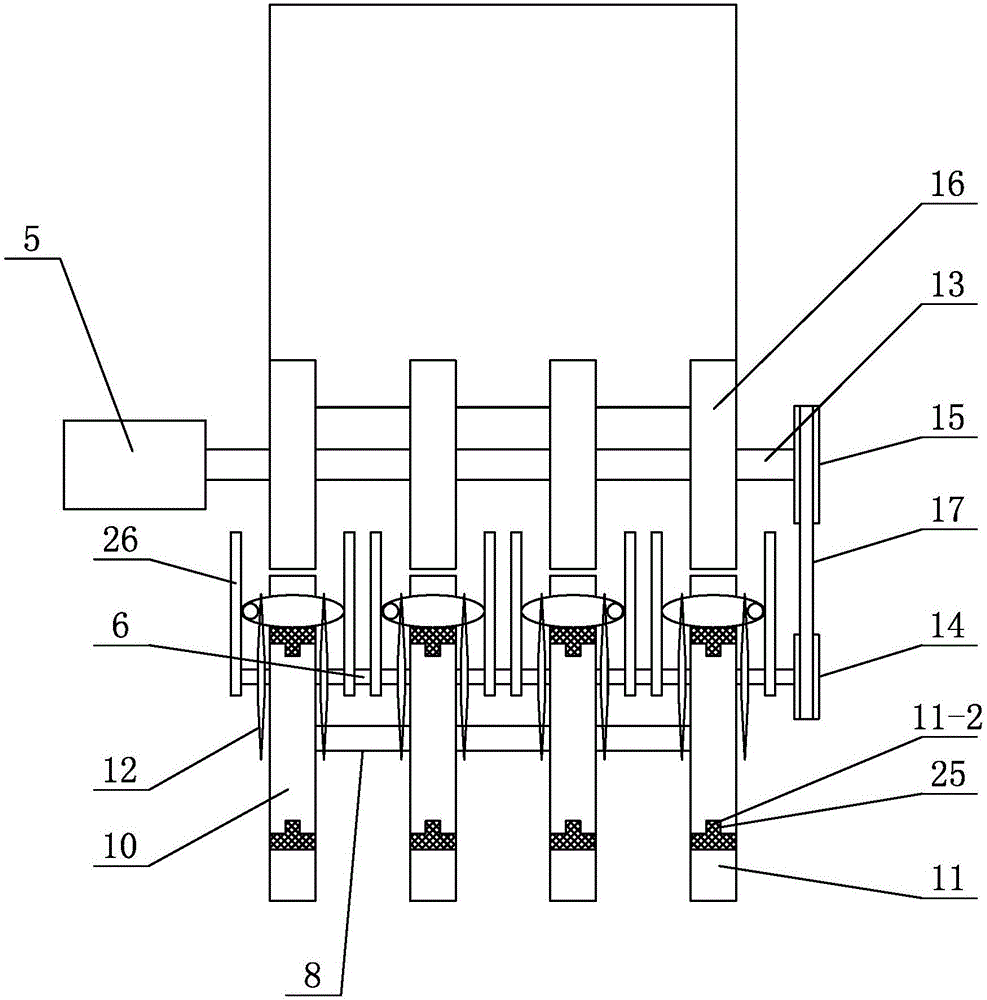

图1是本发明的主视图，图2是图1的左视图，图3是图1中A处放大图。

具体实施方式

具体实施方式一：结合图1至图3说明本实施方式，本实施方式所述第一电机1、第一皮带轮2、第二皮带轮3、第一传动带4、第二电机5和第一转动轴6，本实施方式还包括落米机构和至少一个胚芽分离单元，第一皮带轮2套装在第一电机1的转动轴上，第一皮带轮2通过第一传动带4与第二皮带轮3连接，所述胚芽分离单元包括主动轮轴7、从动轮轴8、主动滚轮9、从动滚轮10、传送带11和两个切割刀片12，主动轮轴7和从动轮轴8并排平行设置，主动滚轮9套装在主动轮轴7上，从动滚轮10套装在从动轮轴8上，传送带11套装在主动辊轮9和从动滚轮10上，第二皮带轮3套装在主动轮轴7的端部，传送带11外表面沿其长度方向设有至少一个凹槽11-1，第一转动轴6设置在凹槽11-1的下方，两个切割刀片12套装在第一转动轴6上，且两个切割刀片12位于传送带11的两侧，第一转动轴6与第二电机5的转动轴连接，所述落米机构设置在传送带11的上方。凹槽1-1内壁的下部为竖直面，上部为向外倾斜的斜面；如此设置，使稻米粒更容易进入凹槽1-1内，不会堵塞落米通道19。

具体实施方式二：结合图1至图3说明本实施方式，本实施方式所述一种稻米胚芽获取装置还包括第二转动轴13、第三皮带轮14、第四皮带轮15、第二传动带17和至少一个压轮16，第二转动轴13设置在传送带11的上方，压辊16套装在第二转动轴13上，压轮16的轮缘与传送带11的上表面相邻不相接，第三皮带轮14套装在第一转动轴6上，第四皮带轮15套装在第二转动轴13上，第二转动轴13与第二电机5的转动轴连接，第三皮带轮14通过第二传动带17与第四皮带轮15连接。其它组成及连接关系与具体实施方式一相同。

具体实施方式三：结合图1至图3说明本实施方式，本实施方式所述一种稻米胚芽获取装置的落米机构包括米斗18和至少一个分米机构，所述分米机构包括落米通道19、翻板轴20、翻板轴套21、配重板22、配重块23和翻板24，落米通道19与米斗18的下端连通，落米通道19下端的落米口19-1与传送带11的上表面相邻不相接，翻板轴20插装在落米通道19内，翻板轴套21套装在翻板轴20上，翻板24和配重板22呈一字形对称设置在翻板轴套21的两侧，翻板24的一端与翻板轴套21的外壁固定连接，配重板22的一端与翻板轴套21的外壁固定连接，配重块23与配重板22的另一端连接。稻米粒通过米斗落在翻板24上，当翻板24上的稻米粒重量大于配重块23的重量时，翻板24向下翻动，翻板24上的稻米粒经过落米通道19落入传送带11上的凹槽11-1内；如此设置，可有效避免由于大量稻米粒同时下落导致落米通道19堵塞，影响生产效率的问题。其它组成及连接关系与具体实施方式一相同。

具体实施方式四：结合图1至图3说明本实施方式，本实施方式所述一种稻米胚芽获取装置的主动滚轮9和从动滚轮10的轮缘设有限位槽25，传送带11的内侧面沿长度方向设有与限位槽25相配合的限位凸条11-2，限位凸条11-2插装在限位槽25内。如此设置，使传送带11在运行过程中不会跑偏，提高切割刀片12切割的准确性。其它组成及连接关系与具体实施方式一相同。

具体实施方式五：结合图2说明本实施方式，本实施方式所述一种稻米胚芽获取装置的每个传送带11的两侧分别设有一个挡板26，且挡板26位于所述落米机构与切割刀片12之间。挡板26用于限制稻米粒落入凹槽11-1内后不会向两侧窜动。其它组成及连接关系与具体实施方式一相同。

具体实施方式六：结合图1说明本实施方式，本实施方式所述一种稻米胚芽获取装置的传送带11的上方设有毛刷27，毛刷27的表面与传送带11的上表面相邻不相接。毛刷27的后端与落米通道19的前侧面连接，毛刷27用于将落在传送带11上表面的稻米粒刷入凹槽11-1内。其它组成及连接关系与具体实施方式一相同。
