本实用新型涉及智能门锁技术领域，尤其涉及一种指纹头保护结构。

背景技术：

随着安防行业的不断发展，智能门锁应用也越来越广泛，指纹锁也备受关注，其中指纹头作为指纹锁中的一个最重要部分，如何在其不使用时进行有效保护显得尤为重要。

技术实现要素：

本实用新型的目的在于提供了一种指纹头保护结构，其可在指纹头不使用时对指纹头进行有效保护，同时可避免指纹头长期处于上电工作状态。

本实用新型是这样实现的：

一种指纹头保护结构，包括指纹头、带指纹入口的指纹头安装支架、活动盖设所述指纹入口的翻盖以及与所述指纹头电性连接的上电PCB组件，所述指纹头安设于所述指纹头安装支架中，所述翻盖的一端通过翻盖复位簧结构与所述指纹头安装支架的上部进行翻转连接，所述上电PCB组件包括安设于所述指纹头安装支架的一侧的光电门以及与所述翻盖复位簧结构的一转轴同步转动的光电门活动挡块。

作为上述指纹头保护结构的改进，所述翻盖复位簧结构包括两翻转扭簧、两分别固设于所述翻盖一端两相对侧的翻转轴、两分别固设于所述翻盖一端两相对侧的转轴、两分别固设于所述指纹头安装支架上部两相对侧的弧形翻转槽、两分别固设于所述指纹头安装支架上部两相对侧的转动槽以及两分别固设于所述指纹头安装支架上部两相对侧的扭簧连接柱，每一所述转轴卡设于相应的所述转动槽中，每一所述翻转轴卡设于相应的所述弧形翻转槽中，且每一所述翻转轴通过一所述翻转扭簧与相应的所述扭簧连接柱连接，所述光电门活动挡块与一所述转轴同步转动连接。

作为上述指纹头保护结构的改进，所述指纹头包括指纹头主体支架以及指纹头主体，所述指纹头主体安设在所述指纹头主体支架上。

作为上述指纹头保护结构的改进，所述指纹入口的外侧设有装饰圈。

本实用新型的有益效果是：本实用新型提供的指纹头保护结构，其设置了翻盖来活动盖设指纹头安装支架的指纹入口，以对安设于指纹头安装支架中的指纹头进行有效的保护，且翻盖的一端通过翻盖复位簧结构与指纹头安装支架的上部进行翻转连接，使得该翻盖可实现半自动开启，半自动关闭，同时，指纹头安装支架的一侧设置了光电门以及与翻盖复位簧结构的一转轴同步转动的光电门活动挡块，使得翻盖的关闭或开启，可同步触发指纹头的断电或上电，以避免指纹头长期处于上电工作状态。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型指纹头保护结构一种较佳实施例的整体结构示意图。

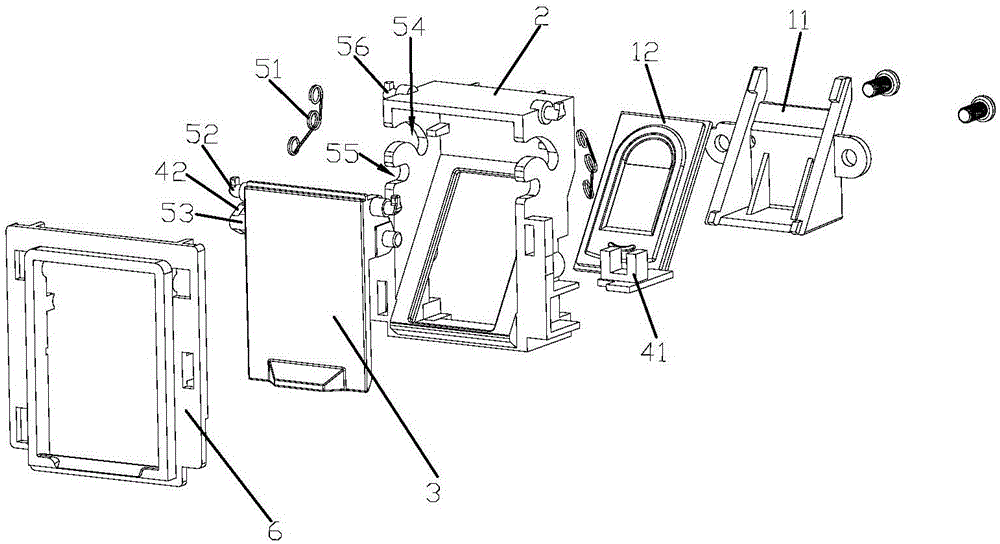

图2为图1所示指纹头保护结构的拆分结构示意图。

图3为图1所示指纹头保护结构的翻盖打开状态结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1、图2及图3所示，本实施例提供一种指纹头保护结构，包括指纹头1、带指纹入口21的指纹头安装支架2、活动盖设指纹入口21的翻盖3以及与指纹头1电性连接的上电PCB组件4，指纹头1安设于指纹头安装支架2中，翻盖3的一端通过翻盖复位簧结构5与指纹头安装支架2的上部进行翻转连接，上电PCB组件4包括安设于指纹头安装支架2的一侧的光电门41以及与翻盖复位簧结构5的一转轴53同步转动的光电门活动挡块42。

在本实施例中，如图1及图2所示，翻盖复位簧结构5包括两翻转扭簧51、两分别固设于翻盖3一端两相对侧的翻转轴52、两分别固设于翻盖3一端两相对侧的转轴53、两分别固设于指纹头安装支架2上部两相对侧的弧形翻转槽54、两分别固设于指纹头安装支架2上部两相对侧的转动槽55以及两分别固设于指纹头安装支架2上部两相对侧的扭簧连接柱56，每一转轴53卡设于相应的转动槽55中，每一翻转轴52卡设于相应的弧形翻转槽54中，且每一翻转轴52通过一翻转扭簧51与相应的扭簧连接柱56连接，光电门活动挡块42与一转轴5同步转动连接。指纹头1包括指纹头主体支架11以及指纹头主体12，指纹头主体12安设在指纹头主体支架11上。如图2及图3所示，指纹入口21的外侧设有装饰圈6。

使用时，由于两翻转扭簧51的复位作用，当翻盖3打开超过一定角度时，翻盖3就会自动打开，最终保持在图3状态，此时，光电门活动挡块42随着转轴53的转动恰好停留在光电门41的对射光路之间，使得光电门41不能对射，上电PCB组件4开始对指纹头1进行上电操作。而当翻盖3关闭超过一定角度时，翻盖3就会自动关闭，最终保持在图1状态，此时，光电门活动挡块42随着转轴53的转动，不再停留在光电门41的对射光路之间，使得光电门41对射，上电PCB组件4对指纹头1进行断电操作。

本实施例提供的指纹锁，其设置了翻盖来活动盖设指纹头安装支架的指纹入口，以对安设于指纹头安装支架中的指纹头进行有效的保护，且翻盖的一端通过翻盖复位簧结构与指纹头安装支架的上部进行翻转连接，使得该翻盖可实现半自动开启，半自动关闭，同时，指纹头安装支架的一侧设置了光电门以及与翻盖复位簧结构的一转轴同步转动的光电门活动挡块，使得翻盖的关闭或开启，可同步触发指纹头的断电或上电，以避免指纹头长期处于上电工作状态。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
