一种双排弹子芯防盗锁的制作方法

本实用新型涉及防盗锁技术领域，具体为一种双排弹子芯防盗锁。

背景技术：

锁，指加在门、箱子、抽屉等物体上的封缄器，要用专用的钥匙才能打开。作为动词，指用锁锁住、封闭等，锁几乎与私有制同时诞生。早在公元前3000年的中国仰韶文化遗址中，就留存有装在木结构框架建筑上的木锁。东汉时，中国铁制三簧锁的技术已具有相当高的水平。三簧锁前后沿用了1000多年18世纪初由英国人D.波特发明凸轮转片锁。其钥匙编号由三簧锁的20多种发展到80多种。19世纪中叶，欧洲制造商在凸轮转片锁和三簧锁的基础上改制成滑动转片锁，其钥匙编号可达1600种。

一种双排弹子芯防盗锁的出现大大增大了私有物品的安全性，但是目前阶段的锁，存在诸多的不足之处，例如，自我防范能力差，无法与用户直接关联，稳定性差，容易损坏。

技术实现要素：

本实用新型的目的在于提供一种双排弹子芯防盗锁，以解决上述背景技术中提出的自我防范能力差，无法与用户直接关联，稳定性差，容易损坏的问题。

为实现上述目的，本实用新型提供如下技术方案：一种双排弹子芯防盗锁，包括第二固定板和钥匙，所述第二固定板的四边安装有第一固定板，且位于上方的第一固定板上安装有远程信号传输器，所述第二固定板的中间位置处安装有锁筒，所述锁筒上安装有伪装密封盖，所述伪装密封盖上安装有固定卡，所述伪装密封盖的中间位置处安装有感应孔，所述锁筒上安装有固定槽，所述锁筒的中间位置处安装有锁栓，所述锁栓的中间位置处安装有钥匙孔，所述锁筒的内部的上方安装有弹簧，所述弹簧的下方安装有第一弹子，所述第一弹子的下方安装有第二弹子，所述锁筒内，且位于锁栓的上方位置处安装有压力传感器。

优选的，所述钥匙由钥匙孔进入锁栓内，且与第二弹子接触。

优选的，所述第二弹子的长度大于钥匙孔的高度。

优选的，所述感应孔和压力传感器输出端与远程信号传输器输入端电性连接，且远程信号传输器输出端与手机客户端输入端通过局域网连接。

与现有技术相比，本实用新型的有益效果是：该种安全性能高的防盗锁是通过第一固定板和第二固定板的双层固定安装在门窗上，通过此种设计可以有效提高锁的稳定性；且在锁筒的外侧安装有伪装密封盖，通过其可以对钥匙孔进行保护，避免灰尘的进入，从而可以有效的增大了锁的使用寿命；且在伪装密封盖的中间位置处安装有传感孔，在锁筒内安装有压力传感器，通过传感孔，压力传感器和传感孔可以对错误的开门方式进行感应，并将信号传输至远程信号传输器，通过远程信号传输器可以将信息传输至个人手机客户端，然后户主即可知道有人在开锁，即可判断有无偷盗者，大大增大了锁的自我反盗能力，增大了其安全性。

附图说明

图1为本实用新型的结构示意图；

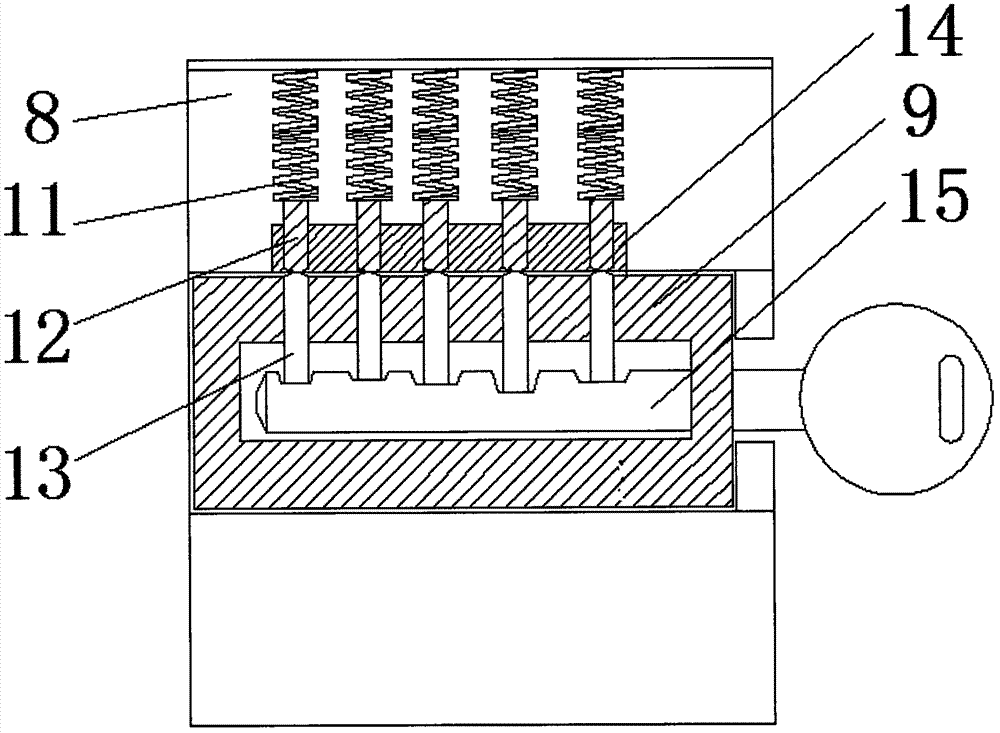

图2为本实用新型的内部的结构示意图。

图中：1-第一固定板；2-远程信号传输器；3-伪装密封盖；4-固定卡；5-传感孔；6-固定槽；7-第二固定板；8-锁筒；9-锁栓；10-钥匙孔；11-弹簧；12-第一弹子；13-第二弹子；14-压力传感器；15-钥匙。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种双排弹子芯防盗锁，包括第二固定板7和钥匙15，第二固定板7的四边安装有第一固定板1，第二固定板7用来将锁固定在门板上的装置，第一固定板1用来加固第二固定板7的固定，并用来安装远程信号传输器2，且位于上方的第一固定板1上安装有远程信号传输器2，远程信号传输器2用来接收感应孔5和压力传感器14的信号，并将信号传输至户主手机客户端，第二固定板7的中间位置处安装有锁筒8，锁筒8用来安装锁栓9，锁筒8上安装有伪装密封盖3，伪装密封盖3可以有效的保护钥匙孔10，防止尘土进入，并且，可以作为伪装锁使用，若不是户主操作，会将其当为开锁位置，直接用开锁装置进行插入感应孔5进行开锁，此时感应孔5将会传输错误信号至远程信号传输器2，伪装密封盖3上安装有固定卡4，伪装密封盖3的中间位置处安装有感应孔5，感应孔5用来感应是否有物体插入其内，并将信号传输至远程信号传输器2内，锁筒8上安装有固定槽6，固定槽6与固定卡4对应，用来将伪装密封盖3固定，锁筒8的中间位置处安装有锁栓9，锁栓9的中间位置处安装有钥匙孔10，锁筒8的内部的上方安装有弹簧11，弹簧11用来调节第一弹子12和第二弹子13的位置，弹簧11的下方安装有第一弹子12，第一弹子12的下方安装有第二弹子13，第二弹子13与钥匙15作用，用来控制锁栓9的开闭，锁筒8内，且位于锁栓9的上方位置处安装有压力传感器14，压力传感器14可以感应压力，若错误的钥匙15进行开锁时，第一弹子12或第二弹子13将会触碰到其上，通过其可以将感应信号传输至远程信号传输器2内，钥匙15由钥匙孔10进入锁栓9内，且与第二弹子13接触，第二弹子13的长度大于钥匙孔10的高度，感应孔5和压力传感器14输出端与远程信号传输器2输入端电性连接，且远程信号传输器2输出端与手机客户端输入端通过局域网连接。

具体使用方式：该设备在使用时，将伪装密封盖3掀开，通过钥匙15插入钥匙孔10内，使钥匙15上的凹槽与第二弹子13对应，将其顶起，使第二弹子13的上端与锁栓9和锁筒8之间的缝隙齐平，然后通过转动钥匙15，使锁栓9转动，从而将门打开，若出现错误的开锁方式，第一种可能是不知道伪装密封盖3为掀开式密封盖，直接通过钥匙插入感应孔5进行开锁时，感应孔5会将信号传输至远程信号传输器2内，通过远程信号传输器2将错误信息传输至户主手机客户端，第二种可能，当用错误的钥匙或其他物品插入钥匙孔10内时，无法使第二弹子13在缝隙位置，此时转动锁栓9，第二弹子13或第一弹子12会触碰到压力传感器14，通过压力传感器14将信号传输至远程信号传输器2内，通过远程信号传输器2将错误信息传输至户主手机客户端。
