用于灭火系统的电磁启动器、开关阀装置及灭火系统的制作方法

本实用新型主要涉及到消防灭火设备领域，具体涉及一种用于灭火系统的电磁启动器、开关阀装置及灭火系统。

背景技术：

现有消防灭火系统，如悬挂式灭火装置、七氟丙烷存储罐式灭火系统等，都会在灭火喷射口处设置一个启动器。当发生火情时，启动器启动灭火装置进行喷射灭火。但现有灭火系统主要存在以下技术问题：

1、部分现有灭火系统的启动器为温感玻璃泡。当现场温度达到一定程度时，温感玻璃泡受高温的影响破裂而启动灭火系统。但是这种方式需要现场达到一定的高温才会使温感玻璃泡生效，这一是导致不能及时打开灭火系统进行快速灭火，使得火情蔓延升级。二是导致不能人为精准干预、远程控制灭火系统，当发现火情时，不能够采用定点定量的人为干预灭火，降低了灭火效率，引发更大的火灾。

2、部分现有灭火系统的启动器为火药爆破启动的方式。这种方式爆破时容易对附件的物品和人员造成二次伤害，并且在平时非火情时如果发生误操作，也存在一定的风险。

3、部分现有灭火系统的启动器为温感膨胀物推动击针进行击发的方式。这种方式一是同样存在需要现场达到一定的高温才会使温感膨胀物生效，导致不能及时打开灭火系统进行快速灭火，导致火情升级。二是同样不能采用人为精准干预、远程控制的方式灭火。三是这种方式当温感膨胀物推动击针击发灭火系统后，击针会对灭火喷射口造成一定的堵塞，甚至完全堵死，这极大降低了灭火喷射的效果和效率，造成灭火不力，火情蔓延升级。

技术实现要素：

本实用新型所解决的技术问题在于：针对现有技术存在的问题，提供一种结构简单紧凑、能及时快速启动、能远程人为精准控制、不会对灭火喷射口造成堵塞、安全性高的用于灭火系统的电磁启动器；进一步提供一种灭火效果好、灭火效率高的用于灭火系统的开关阀装置；进一步提供一种灭火效果好、灭火效率高的灭火系统。

为解决上述技术问题，本实用新型采用以下技术方案：

一种用于灭火系统的电磁启动器，包括电磁线圈组件、启动击针、弹性件和开关组件，所述电磁线圈组件和启动击针相配合，通电后所述启动击针在电磁线圈组件的电磁吸附作用下由初始位置开始运动以击发灭火系统，所述弹性件安装于启动击针上，所述开关组件安装于启动击针的运动行程上，所述启动击针完成击发时同时接触开关组件使电磁线圈组件断电，在所述弹性件的作用下启动击针回复至初始位置。

作为本实用新型的进一步改进，所述启动击针包括相连接的非磁性击针部和磁性启动部，所述磁性启动部在电磁线圈组件的电磁吸附作用下运动以驱动非磁性击针部击发灭火系统。

作为本实用新型的进一步改进，于所述磁性启动部的尾端设有拨片部，所述启动击针完成击发时，所述拨片部接触开关组件以使电磁线圈组件断电。

作为本实用新型的进一步改进，所述弹性件为套设于磁性启动部上的弹簧，所述弹簧的一端与电磁线圈组件接触，所述弹簧的另一端与拨片部接触。

作为本实用新型的进一步改进，还包括启动器外壳，所述电磁线圈组件和启动击针均设置于启动器外壳内，所述开关组件设置于启动器外壳的内壁上。

作为本实用新型的进一步改进，所述启动器外壳上设有击发保险组件，所述击发保险组件包括一个以上开设于启动器外壳上的插销孔，所述插销孔内插设有活动的保险销用于使启动击针保持在初始位置。

作为本实用新型的进一步改进，所述启动器外壳的一端设有安装头，所述启动器外壳通过安装头固定于灭火系统上，所述安装头上设有与启动器外壳内腔连通的通孔用于使启动击针穿过以完成击发。

作为本实用新型的进一步改进，所述安装头的外周面设有用于安装的螺纹。

作为本实用新型的进一步改进，所述启动器外壳的另一端设有可拆卸的端盖。

一种用于灭火系统的开关阀装置，包括安装于灭火系统上的开关阀本体，所述开关阀本体上设有如上述任意一项所述的用于灭火系统的电磁启动器，所述电磁启动器击发开关阀本体用于启动灭火系统喷射。

作为本实用新型的进一步改进，所述开关阀本体上设有用于使灭火系统保持关闭的喷射保险组件，所述电磁启动器靠近喷射保险组件设置用于使启动击针击发喷射保险组件后启动灭火系统。

作为本实用新型的进一步改进，所述喷射保险组件包括温感玻璃泡。

作为本实用新型的进一步改进，所述开关阀本体上设有灭火喷头，所述喷射保险组件设于灭火喷头处。

一种灭火系统，包括储存有灭火介质的容器部，所述容器部上设有一个以上如上述任意一项所述的用于灭火系统的开关阀装置。

一种灭火系统，包括用于流通灭火介质的管道部，所述管道部上设有一个以上如上述任意一项所述的用于灭火系统的开关阀装置。

与现有技术相比，本实用新型的优点在于：

（1）本实用新型的用于灭火系统的电磁启动器，完成击发的启动击针会立刻同时回撤而不会对喷射口造成任何堵塞，使得击发、回撤动作一气呵成，灭火介质能十分顺畅地、快速地从喷射口处喷出，极大提高了灭火效果和灭火效率，有效降低了火灾影响。

（2）本实用新型的用于灭火系统的电磁启动器，电磁线圈组件可以通过电线与现场的烟感警报器、温感警报器互动连接，也可以直接和中央控制系统连接，操作人员能够通过中央控制系统远程、精准的控制该火情处的电磁启动器的电磁线圈组件通电，进而启动该火情处的灭火系统进行及时、精准灭火，从而实现主动灭火、远程灭火、精准灭火。 并且这种电磁吸附驱动的方式，成本低，安全性高，响应速度快，有效提高了灭火的效果和效率。

（3）本实用新型的用于灭火系统的电磁启动器，通过设置启动器外壳，一是便于电磁线圈组件、启动击针、开关组件的安装和限位，保证设备有效运行；二是能够对电磁线圈组件、启动击针、开关组件形成很好的保护，使之与外界相对隔离，有效延长了设备的使用寿命，极大提高了设备运行稳定性。

（4）本实用新型的用于灭火系统的电磁启动器，通过设置击发保险组件。当需要保险时，使得启动击针保持在初始位置。当安装、维护结束后，使得启动击针处于随时启动灭火的状态。有效保证了启动击针的启用安全，有效降低了误操作的风险。

（5）本实用新型的用于灭火系统的电磁启动器，通过设置安装头，使得电磁启动器能够快速的安装固定于灭火系统上，便于电磁启动器和其他灭火系统或者灭火系统的开关阀之间的组合利用，便于系统的安装和维护，提高了市场适用性。通过设置端盖，平时可以密封启动器外壳，使得启动器外壳内的装置不受灰尘、水汽的影响，有效延长设备使用寿命，提高设备运行稳定性。当需要安装或者维护时，可以打开端盖，将启动器外壳里面的设备取出。

（6）本实用新型的用于灭火系统的开关阀装置，设置有上述电磁启动器，能够快速、精准、安全的打开阀体进行灭火介质释放，极大提高了灭火效果和灭火效率，有效降低了火灾影响。

（7）本实用新型的灭火系统，容器部或者管道部上设置有上述开关阀装置，能够通过上述电磁启动器快速、精准、安全的打开阀体进行灭火介质释放，极大提高了灭火效果和灭火效率，有效降低了火灾影响。

附图说明

图1是本实用新型用于灭火系统的电磁启动器在通电击发前的原理示意图。

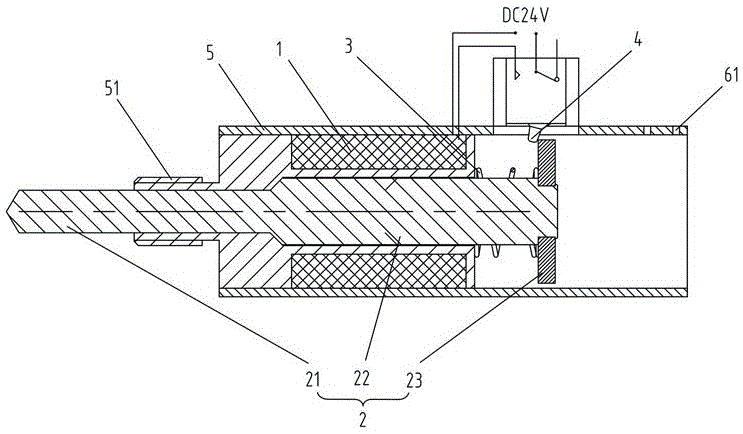

图2是本实用新型用于灭火系统的电磁启动器在通电击发时的原理示意图。

图3是本实用新型用于灭火系统的电磁启动器在另一实施例中的原理示意图。

图4是本实用新型用于灭火系统的开关阀装置的结构原理示意图。

图5是本实用新型的灭火系统在实施例中的结构原理示意图。

图6是本实用新型的灭火系统在另一实施例中的结构原理示意图。

图例说明：

1、电磁线圈组件；2、启动击针；21、非磁性击针部；22、磁性启动部；23、拨片部；3、弹性件；4、开关组件；5、启动器外壳；51、安装头；6、击发保险组件；61、插销孔；62、保险销；7、开关阀本体；71、喷射保险组件；72、灭火喷头；8、容器部；9、管道部。

具体实施方式

以下结合具体实施例和附图对本实用新型作进一步详细说明。

如图1、图2所示，本实用新型提供一种用于灭火系统的电磁启动器，包括电磁线圈组件1、启动击针2、弹性件3和开关组件4，电磁线圈组件1和启动击针2相配合，通电后启动击针2在电磁线圈组件1的电磁吸附作用下由初始位置开始运动以击发灭火系统，弹性件3安装于启动击针2上，开关组件4安装于启动击针2的运动行程上，启动击针2完成击发时同时接触开关组件4使电磁线圈组件1断电，在弹性件3的作用下启动击针2回复至初始位置。

在本实施例中，电磁启动器设置于悬挂式七氟丙烷灭火系统的底端的喷射口处。如图1所示，未发生火情时，电磁线圈组件1未通电，启动击针2保持在初始位置处，启动击针2的顶端并没有伸出电磁启动器外。如图2所示，当发生火情时，电磁线圈组件1通电，此时启动击针2在电磁线圈组件1的电磁吸附作用下由初始位置向左运动以快速击发灭火系统，实现及时灭火，并且此时移动的启动击针2会挤压弹性件3。在启动击针2向左运动完成快速击发的同时，启动击针2会接触开关组件4，使得电磁线圈组件1断电。断电后的电磁线圈组件1失去磁吸力，不会再吸附住启动击针2。此时，如图1所示，启动击针2在被挤压的弹性件3的回复力作用下，向右运动回复至初始位置。此时，完成击发的启动击针2的顶端也会立刻同时回撤而不会对喷射口造成任何堵塞，使得击发、回撤动作一气呵成，灭火介质（七氟丙烷）能十分顺畅地、快速地从喷射口处喷出，极大提高了灭火效果和灭火效率，有效降低了火灾影响。

电磁线圈组件1可以通过电线与现场的烟感警报器、温感警报器、火警报警器互动连接，一旦收到警报信号时，立即通电产生电磁吸附力，启动启动击针2快速完成击发，快速进行灭火。电磁线圈组件1也可以直接和中央控制系统连接，当某处发生火情时，操作人员能够通过中央控制系统远程、精准的控制该火情处的电磁启动器的电磁线圈组件1通电，进而启动该火情处的灭火系统进行及时、精准灭火，从而实现主动灭火、远程灭火、精准灭火。 并且这种电磁吸附驱动的方式，成本低，安全性高，响应速度快，有效提升了灭火的效果和效率。

如图1、图2所示，进一步，在较佳实施例中，启动击针2包括相连接的非磁性击针部21和磁性启动部22，磁性启动部22在电磁线圈组件1的电磁吸附作用下运动以驱动非磁性击针部21击发灭火系统。非磁性击针部21的端部设有尖头以提高击发成功率和击发效率。

如图1、图2所示，进一步，在较佳实施例中，于磁性启动部22的尾端设有拨片部23，启动击针2运动完成击发时，拨片部23同时接触开关组件4以使电磁线圈组件1断电。弹性件3为套设于磁性启动部22上的弹簧，弹簧的一端与电磁线圈组件1接触，弹簧的另一端与拨片部23接触。通过这样的设置，使得弹簧能卡设在电磁线圈组件1与拨片部23之间，提高了设备运行的稳定性。当然，在其他实施里中，如图3所示，弹性件3也可以设置在启动击针2的尾端，当启动击针2向左运动时会拉伸弹性件3，当失去电磁吸附力后，拉伸的弹性件3会回缩，同样拉动启动击针2向右运动回复至初始位置。

如图1、图2所示，进一步，在较佳实施例中，还包括启动器外壳5，电磁线圈组件1和启动击针2均设置于启动器外壳5内，开关组件4设置于启动器外壳5的内壁上。通过设置启动器外壳5，一是便于电磁线圈组件1、启动击针2、开关组件4的安装和限位，保证设备有效运行；二是能够对电磁线圈组件1、启动击针2、开关组件4形成很好的保护，使之与外界相对隔离，有效延长了设备的使用寿命，极大提高了设备运行稳定性。

如图1、图2所示，进一步，在较佳实施例中，启动器外壳5上设有击发保险组件6，击发保险组件6包括一个以上开设于启动器外壳5上的插销孔61，插销孔61内插设有活动的保险销62用于使启动击针2保持在初始位置。为使得电磁启动器在运输、安装和后期保养维护时不发生误操作，杜绝灭火系统的非正常启用，本实用新型设置了击发保险组件6。当需要保险时，将保险销62插入插销孔61内，使得启动击针2保持在初始位置。当安装、维护结束后，拔掉保险销62，使得启动击针2处于随时启动灭火的状态。在本实施例中，插销孔61为两个，且分别设于初始位置上拨片部23的两侧，保险销62为与两个插销孔61对应的卡簧，卡簧直接同时插入两个插销孔61内以对拨片部23形成前后两端的限位，有效保证了启动击针2的启用安全，有效降低了误操作的风险。

如图1、图2所示，进一步，在较佳实施例中，启动器外壳5的一端设有安装头51，启动器外壳5通过安装头51固定于灭火系统上，安装头51上设有与启动器外壳5内腔连通的通孔用于使启动击针2穿过以完成击发。通过设置安装头51，使得本实用新型的电磁启动器能够快速的安装固定于灭火系统上，便于电磁启动器和其他灭火系统或者灭火系统的开关阀之间的组合利用，便于系统的安装和维护，提高了市场适用性。在本实施例中，如图4所示，电磁启动器通过安装头51固定于灭火系统的开关阀上，用于击发开关阀的温感玻璃泡。当然，在其他实施例中，电磁启动器也可以通过安装头51固定于灭火系统的其他部位，如保险盒处，发生火情时，电磁启动器启动，启动击针2击发保险盒里面的保险，使得整套灭火系统按原设程序快速运行。

进一步，在较佳实施例中，安装头51的外周面设有用于安装的螺纹，便于安装头51快速的固定在灭火系统上。启动器外壳5的另一端设有可拆卸的端盖，平时可以密封启动器外壳5，使得启动器外壳5内的装置不受灰尘、水汽的影响，有效延长设备使用寿命，提高设备运行稳定性。当需要安装或者维护时，可以打开端盖，将启动器外壳5里面的设备取出。

如图4所示，本实用新型还提供一种用于灭火系统的开关阀装置，包括安装于灭火系统上的开关阀本体7，开关阀本体7设于灭火系统的喷射口处。开关阀本体7上设有如上述任意所述的用于灭火系统的电磁启动器，发生火情时，电磁启动器击发开关阀本体7用于启动灭火系统喷射。

进一步，在较佳实施例中，开关阀本体7上设有用于使灭火系统保持关闭的喷射保险组件71，电磁启动器靠近喷射保险组件71设置用于使启动击针2击发喷射保险组件71后启动灭火系统。在本实施例中，喷射保险组件71包括温感玻璃泡。当然，在其他实施例中，喷射保险组件71还可以设置为密封薄片、保险盒等。

进一步，在较佳实施例中，开关阀本体7上设有灭火喷头72，喷射保险组件71设于灭火喷头72处。灭火喷头72能保证灭火介质均匀、快速、大面积的喷射在火情处。当发生火情时，启动击针2击发喷射保险组件71后快速退回，而不会对灭火喷头72造成任何堵塞，使得击发、回撤动作一气呵成，灭火介质能十分顺畅、快速地经灭火喷头72喷出，极大提高了灭火效果和灭火效率，有效降低了火灾影响。

如图5所示，本实用新型还提供一种灭火系统，包括储存有灭火介质的容器部8，容器部8上设有一个以上如上述任意所述的用于灭火系统的开关阀装置。容器部8可以为悬挂式灭火装置，也可以为七氟丙烷存储罐等。发生火灾时，开关阀装置上的电磁启动器击发开关阀，使得灭火介质能十分顺畅地、快速地从容器部8内向外喷射进行灭火。

如图6所示，本实用新型还提供一种灭火系统，包括用于流通灭火介质的管道部9，管道部9上设有一个以上如上述任意所述的用于灭火系统的开关阀装置。发生火情时，灭火介质源会向管道部9内输送大量的灭火介质，此时，位于管道部9上开关阀装置的电磁启动器击发开关阀，使得灭火介质能十分顺畅地、快速地从管道部9内向外喷射进行灭火。

以上仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，应视为本实用新型的保护范围。
