一种高容量墨盒的制作方法

本实用新型涉及墨盒技术领域，具体为一种高容量墨盒。

背景技术：

市场上的回收墨盒分为体验墨盒和高容量墨盒，一般而言，对高容量墨盒的再生，由于储墨仓已经没有了额外的几何空间，所以其再生比较简单直接，维持其原来的高容量即可，但随着用户对打印成本的更省要求，这类墨盒也满足不了特殊客户的更高需要。且现有的墨盒海绵本身的实体体积就会比较大，占据了较多的空间，这样就使储墨量达到一个极限，不能随意再增加，并且在墨盒运输过程中强烈振动的会使墨水被甩出，因此，我们提出一种高容量墨盒。

技术实现要素：

本实用新型的目的在于提供一种高容量墨盒，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种高容量墨盒，包括盒体，盒体内加装有纳米海绵，纳米海绵的表面覆盖有薄膜，薄膜的表面均匀开设有透气孔，且薄膜的周侧与盒体内壁的连接处设有密封胶，盒体的上方加装有盒盖。

优选的，所述薄膜的大小与纳米海绵的大小相同。

与现有技术相比，本实用新型的有益效果是：该高容量墨盒，采用非常疏松的非压缩纳米海绵，增加储墨容量可达30％，容量的增加同时带来吸附力的减少，纳米海绵的表面覆盖有薄膜，薄膜的周侧与盒体内壁的连接处设有密封胶，使墨盒在运输过程中不会被甩出来，薄膜的表面均匀开设有透气孔，从而达到透气目的，透气孔甩出的一点点墨水不足以流出墨盒顶盖，可大大 提高墨盒的使用寿命和容量，降低打印成本。

附图说明

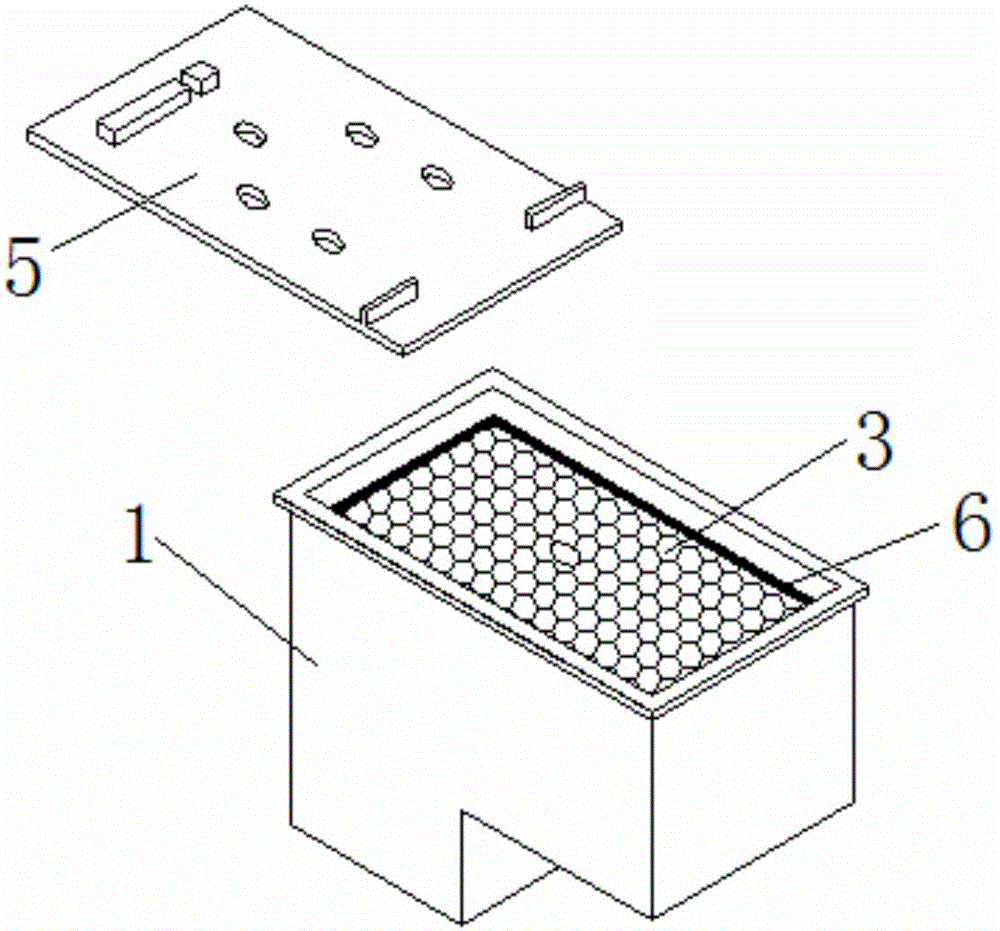

图1为本实用新型结构示意图；

图2为本实用新型结构密封胶示意图。

图中：1盒体、2纳米海绵、3薄膜、4透气孔、5盒盖、6密封胶。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种高容量墨盒，包括盒体1，盒体1内加装有纳米海绵2，采用非常疏松的非压缩纳米海绵2，增加储墨容量可达30％，容量的增加同时带来吸附力的减少，纳米海绵2的表面覆盖有薄膜3，薄膜3的表面均匀开设有透气孔4，透气孔4达到透气目的，透气孔甩出的一点点墨水不足以流出墨盒顶盖，可大大提高墨盒的使用寿命和容量，降低打印成本，且薄膜3的周侧与盒体1内壁的连接处设有密封胶6，密封胶6使墨盒在运输过程中不会被甩出来，盒体1的上方加装有盒盖5，薄膜3的大小与纳米海绵2的大小相同，本实用操作简单，无需增加额外的工装、设备，即可大量投入生产，高效实用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
