本实用新型属于打标领域，特别涉及一种打标次品回收装置。

背景技术：

目前，市面上的打标设备在对产品进行打标时，对于打标次品，通常都是采用直接剔除的办法。由于在剔除不良的打标产品时，将会直接从高处快速滑落到地面的收集箱内，因此极易造成产品破裂。现在，出现一种采用滑槽引导产品滑落到收集箱内的结构，实际使用过程，由于打标次品从高处快速滑落到滑槽内后，滑落过程表面极易磨损，容易造成打标次品损坏的缺陷。

技术实现要素：

鉴于上述问题，本实用新型的目的在于提供一种回收打标次品完整的打标次品回收装置。

为实现上述目的，本实用新型提供的打标次品回收装置，其中，包括在对应剔除打标次品一侧设有的滑槽、在滑槽上设有的弹簧减振装置和在滑槽的内面上设有多条防止打标次品滑落过程划伤表面的缓冲条，及在滑槽落料的一侧设有回收箱。

在一些实施方式中，滑槽为L形状的滑槽。

在一些实施方式中，弹簧减振装置包括在滑槽上设有的支架体、在支架体下方设有穿过支架体的伸缩杆，及在支架体与伸缩杆之间设有的弹簧。

在一些实施方式中，多条缓冲条分别设置于滑槽的底面和两内侧面上。

本实用新型的有益效果是具有回收打标次品完整的效果。由于在对应剔除打标次品一侧设有滑槽，在滑槽背面上设有弹簧减振装置和在滑槽的内面上设有防划伤表面的缓冲条，解决了回收打标次品在滑动和跌落时就不会受到损坏，实现了回收打标次品完整的效果。

附图说明

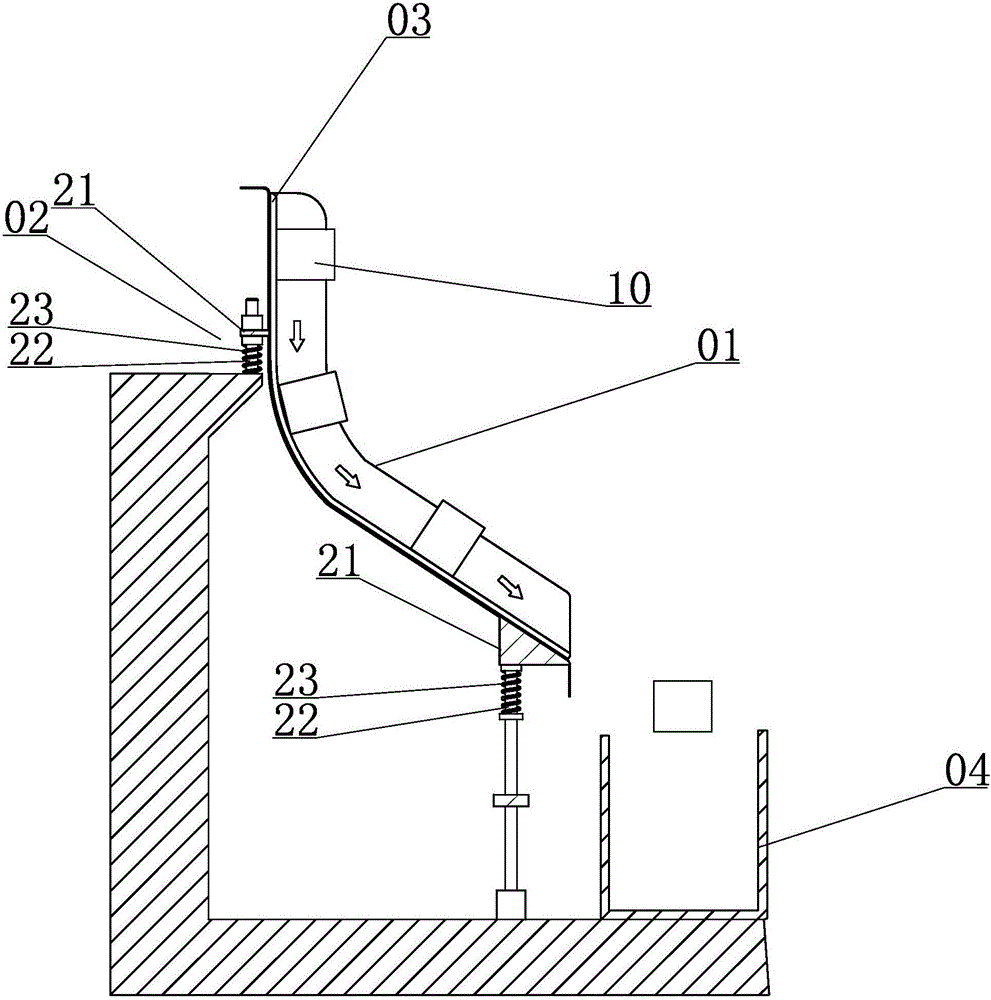

图1为本实用新型的结构示意图；

图2为图1所示A-A的结构示意图。

具体实施方式

下面结合附图对实用新型作进一步详细的说明。

如图1-2所示，打标次品回收装置，包括在对应剔除打标次品10一侧设有的滑槽01、在滑槽01上设有的弹簧减振装置02和在滑槽01的内面上设有多条防止打标次品10滑落过程划伤表面的缓冲条03，及在滑槽01落料的一侧设有回收箱04。滑槽01为L形状的滑槽。弹簧减振装置02包括在滑槽01上设有的支架体21、在支架体21下方设有穿过支架体21的伸缩杆22，及在支架体21与伸缩杆22之间设有的弹簧23。多条缓冲条03分别设置于滑槽01的底面和两内侧面上。

在对应剔除打标次品10一侧设有滑槽01，在滑槽01背面上设有弹簧23减振装置02和在滑槽01的内面上设有防划伤表面的缓冲条03，解决了回收打标次品10在滑动和跌落时就不会受到损坏。

以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于实用新型的保护范围。
