一种图板用多功能组合式绘图工具的制作方法

本实用新型涉及一种图板用多功能组合式绘图工具，属于工程绘图辅助装置技术领域。

背景技术：

传统的手工制图过程中，需要用到各种绘图工具，包括直尺、丁字尺、铅笔、圆规等工具，在绘图过程中需要频繁的更换工具，使用过程繁琐，工具之间可能存在干涉，进而导致绘图效率低，影响绘图质量，而且绘图人员的工作量大。而且在绘制过程中需要绘制直线、规则曲线、椭圆、圆等线条，绘制过程中定位繁琐，进而导致图纸精度较低。

技术实现要素：

一种图板用多功能组合式绘图工具主要用于各型号图板的工程图绘制。可以实现对绘图纸的准确高效的定位固定。它是一种集绘制各种曲线、直线，包括椭圆、圆、规则曲线、等间距直线，绘制任意方向、任意角度的角以及准确测量绘图板范围内任意区域的线段长度等画、测、量一体化的工具。

为了解决上述技术问题，本实用新型提出以下技术方案：一种图板用多功能组合式绘图工具，它包括图板滑轨，所述图板滑轨上加工有滑槽，图板滑轨上通过滑动配合安装有框架，框架的横梁上加工有顶部滑槽，顶部滑槽上通过滑动配合安装有左螺杆和右螺杆，所述左螺杆的末端安装有左滑轨，所述右螺杆的末端安装有右滑轨，所述左滑轨和右滑轨上分别安装有左铅笔夹和右铅笔夹，所述左滑轨和右滑轨的另一端通过刻度盘相连。

所述框架的顶部横梁上加工有顶部刻度。

所述图板滑轨设置在图板的两侧边，图板上通过纸夹固定夹紧有绘图纸。

所述左滑轨和右滑轨上都加工有滑槽和刻度线。

所述右滑轨的末端垂直安装有短直尺。

所述左铅笔夹和右铅笔夹上都安装有铅笔。

本实用新型有如下有益效果：

可以实现对绘图纸的准确高效的定位固定。它是一种集绘制各种曲线、直线，包括椭圆、圆、规则曲线、等间距直线，绘制任意方向、任意角度的角以及准确测量绘图板范围内任意区域的线段长度等画、测、量一体化的工具。多功能组合式绘图工具主要由框架、导轨滑槽、纸夹、绘图架、椭圆仪十字旋转结构、丁字尺、笔夹等其它带刻度的机构连接而成。该组合式绘图工具的主要创新点是它的绘图功能的集合性和绘图纸固定的高效准确性。把常用绘图中所需要的工具全部巧妙的集合在一起，并且能够使很多机构共用，保证功能互不干涉，结构简单，设计巧妙；设计的绘图纸纸夹能够高效准确的将绘图纸固定在所需要的位置，并能够保证在绘图过程中不会干扰绘图者；设计装置可以在现有的绘图板上直接安装，使用方便，解决了手工绘图工具繁多的问题，提高了绘图的效率。

附图说明

下面结合附图和实施例对本实用新型作进一步说明。

图1为本实用新型的一种图板用多功能组合式绘图工具俯视图。

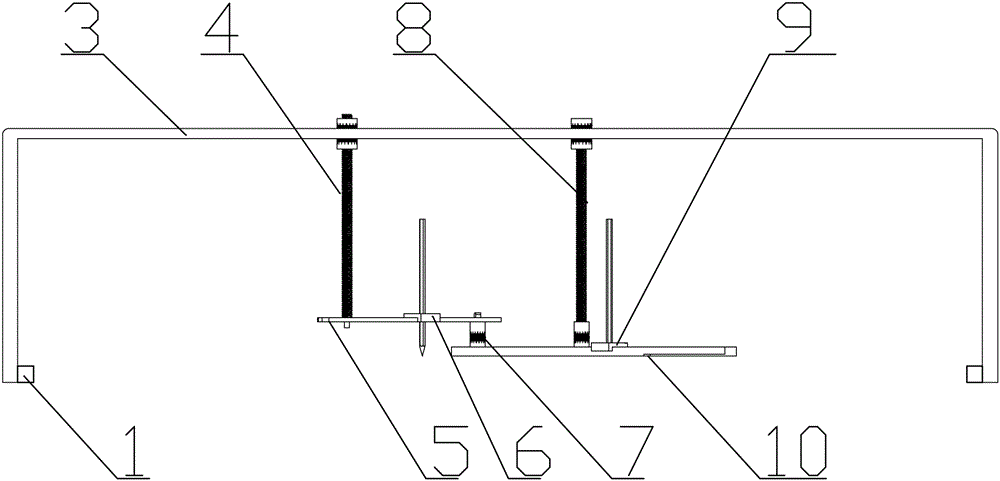

图2为本实用新型的一种图板用多功能组合式绘图工具主视图。

图3为本实用新型的一种图板用多功能组合式绘图工具左视图。

图中：图板滑轨1、纸夹2、框架3、左螺杆4、左滑轨5、左铅笔夹6、刻度盘7、右螺杆8、右铅笔夹9、右滑轨10、短直尺11、图纸12、图板13、顶部刻度301、顶部滑槽302。

具体实施方式

下面结合附图对本实用新型的实施方式做进一步的说明。

如图1-3所示，一种图板用多功能组合式1绘图工具，它包括图板滑轨1，所述图板滑轨1上加工有滑槽，图板滑轨1上通过滑动配合安装有框架3，框架3的横梁上加工有顶部滑槽302，顶部滑槽302上通过滑动配合安装有左螺杆4和右螺杆8，所述左螺杆4的末端安装有左滑轨5，所述右螺杆8的末端安装有右滑轨10，所述左滑轨5和右滑轨10上分别安装有左铅笔夹6和右铅笔夹9，所述左滑轨5和右滑轨10的另一端通过刻度盘7相连。

进一步的，所述框架3的顶部横梁上加工有顶部刻度301。

进一步的，所述图板滑轨1设置在图板13的两侧边，图板13上通过纸夹2固定夹紧有绘图纸。

进一步的，所述左滑轨5和右滑轨10上都加工有滑槽和刻度线。

进一步的，所述右滑轨10的末端垂直安装有短直尺11。

进一步的，所述左铅笔夹6和右铅笔夹9上都安装有铅笔。

本实用新型的装置具体工作原理为：

1、绘制一般曲线和椭圆时，可根据实际画椭圆大小的情况，调节左滑轨5和右滑轨10处的松紧开关以及左铅笔夹6的位置来调节椭圆的长短半轴尺寸，然后固定左螺杆4在框架3上的位置，这时候保证左螺杆4和右滑轨10相对于刻度盘7的距离相等，最后移动左铅笔夹6上的铅笔使其在图纸上滑动，从而得到想要的椭圆。同时左螺杆4可以相对于框架3移动，框架3可以相对于图板滑轨1移动，从而可以实现在整个图纸范围内任意位置作图。

2、绘制标准圆时，可根据实际画圆大小的情况，调节左铅笔夹6相对于左滑轨5的位置，从而得到需要尺寸的圆。同时左螺杆4可以相对于框架3移动，框架3可以相对于图板滑轨1移动，从而可以实现在整个图纸范围内任意位置作图。

3、绘制等间距线时，比如绘制工程图中剖面线，首先把左滑轨5与需要绘制等间距线的一边对齐，固定左滑轨5相对于左螺杆4的位置，然后调整右滑轨10相对于左滑轨5的角度，在左滑轨5上按所需距离移动右滑轨10，并且移动右铅笔夹9绘制等间距线，由于滑轨上有规则刻度，从而能够保证等间距移动。同时左螺杆4可以相对于框架3移动，框架3可以相对于图板滑轨1移动，从而可以实现在整个图纸范围内任意位置作图。

4、绘制任意大小的角度时，调整左螺杆4在图板上的位置，使刻度盘7的中心位于所画角度的中心，以刻度盘7的中心为圆心，转动右滑轨10，使右滑轨10达到所画角度，绘制所需角度。同时左螺杆4可以相对于框架3移动，框架3可以相对于图板滑轨1移动，从而可以实现在整个图纸范围内任意位置作图。

5、作为常规绘图丁字尺绘制垂直线时，拧开右螺杆8和右滑轨10相连处，调整刻度盘7使左滑轨5和右滑轨10的角度为90度，并绕左螺杆4和左滑轨5的连接处转动，可以绘制任意位置的垂直线。同时左螺杆4可以相对于框架3移动，框架3可以相对于图板滑轨1移动，从而可以实现在整个图纸范围内任意位置作图。

通过上述的说明内容，本领域技术人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改都在本实用新型的保护范围之内。本实用新型的未尽事宜，属于本领域技术人员的公知常识。
