一种精确定位的智能眼镜的制作方法

本实用新型属于可穿戴智能设备技术领域，具体是涉及一种精确定位的智能眼镜。

背景技术：
：

可穿戴智能设备是应用穿戴式技术对日常穿戴进行智能化设计、开发出可以穿戴的设备的总称，如眼镜、手套、手表、服饰及鞋等。可穿戴智能设备的应用场景包括信息娱乐、医疗健康、运动健身、企业及军队等。可穿戴设备的产品形态包括智能眼镜、助听器、智能手表、运动相机、运动与心率监测、胰岛素泵、蓝牙耳机、运动监控仪、智能服装、服药提醒仪、手戴式电脑、心脏除颤器、连续血糖监测、心电仪、头戴显示器、计步器、连续体征数据监测贴、紧急呼救器、便携式环境监测仪等。其中智能眼镜和智能手表的复合年均增产率最高，市场潜力最大。

常见的智能眼镜为在镜片的前方设置一个显示屏幕，通过显示屏幕可以观察到由控制设备发出的各种影响或图片信息，该显示屏幕又能被外部环境穿透，进而佩戴的使用者也可以观察到外部景象。目前，智能眼镜应用日趋广泛和普及，例如，行动广告、实时图文识别翻译、实时信息、行动学习、远距实景医疗等智能应用，通过智能眼镜的虚拟成像及其应用，能对生活、工作带来极大的便利。但是现有的智能眼镜功能比较单一，使用场景比较局限，不能实现本身以外的功能。

技术实现要素：
：

为此，本实用新型所要解决的技术问题在于现有技术中的智能眼镜功能比较单一，使用场景比较局限，不能实现本身以外的功能，从而提出一种精确定位的智能眼镜。

为达到上述目的，本实用新型的技术方案如下：

一种精确定位的智能眼镜，包括：

镜架主体，所述镜架主体包括第一支架、第二支架和镜框，所述镜框的第一端与所述第一支架连接，所述镜框的第二端与所述第二支架连接，所述镜框上设置有对称的两个镜片。

显示装置，所述显示装置可拆卸的设置在所述镜框上，所述显示装置内设置有地图模块和语音模块。

第一定位装置，所述第一定位装置为GPS定位装置，所述第一定位装置设置在所述第一支架内，所述第一定位装置与所述显示装置中的地图模块连接。

第二定位装置，所述第二定位装置为北斗定位装置，所述第二定位装置设置在所述第二支架内，所述第二定位装置与所述显示装置中的地图模块连接。

摄像头装置，所述摄像头装置设置在所述镜框上，所述摄像头装置与所述显示装置连接。

扬声器，所述扬声器设置在所述第一支架上，所述扬声器与所述显示装置中的语音模块连接。

第一呼叫按钮，所述第一呼叫按钮为电话呼叫按钮，所述第一呼叫按钮设置在所述第一支架的外侧面。

第二呼叫按钮，所述第二呼叫按钮为报警按钮，所述第二呼叫按钮设置在所述第一支架的外侧面。

通信装置，所述通信装置设置在所述第二支架内，所述第一定位装置、所述第二定位装置通过所述通信装置向外部终端设备发送定位信息，所述摄像头装置通过所述通信装置向外部终端设备发送图像信息。

主控装置，所述主控装置设置在所述第二支架内，所述主控装置分别与所述显示装置、所述第一定位装置、所述第二定位装置、所述摄像头装置、所述扬声器、所述第一呼叫按钮、所述第二呼叫按钮、所述通信装置连接。

作为上述技术方案的优选，还包括：

电源装置，所述电源装置设置在所述第二支架内，所述电源装置分别与所述显示装置、所述第一定位装置、所述第二定位装置、所述摄像头装置、所述扬声器、所述第一呼叫按钮、所述第二呼叫按钮、所述通信装置、所述主控装置连接。

作为上述技术方案的优选，所述电源装置为可充电锂离子电池。

作为上述技术方案的优选，所述镜片为近视镜片或远视镜片或太阳能镜片。

作为上述技术方案的优选，所述摄像头装置为微型摄像头。

作为上述技术方案的优选，所述通信装置为蓝牙通信装置或GPRS通信装置或Wi-Fi通信装置。

本实用新型的有益效果在于：其通过设置GPS定位装置和北斗定位装置，通过两个定位装置进行定位，提高了定位的精确度，能够准确的获取位置信息，精确度高，可靠度高；其通过设置显示装置和扬声器，将定位装置与显示装置结合，可以通过显示装置上的地图导航信息查找路线，并通过扬声器进行语音提示，导航方便快捷；其通过设置第一呼叫按钮、第二呼叫按钮进行呼叫，在危急情况下可以进行呼叫熟人或者报警，保证了户外安全。本装置结构简单、操作方便、实用性好、安全可靠。

附图说明：

以下附图仅旨在于对本实用新型做示意性说明和解释，并不限定本实用新型的范围。其中：

图1为本实用新型一个实施例的精确定位的智能眼镜结构示意图；

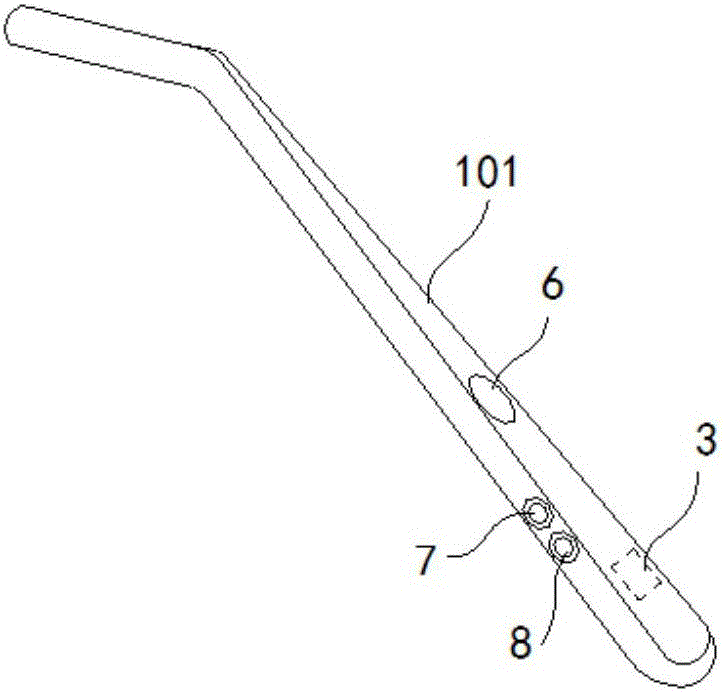

图2为本实用新型一个实施例的第一支架结构示意图；

图3为本实用新型一个实施例的第二支架结构示意图。

图中符号说明：

1-镜架主体，2-显示装置，3-第一定位装置，4-第二定位装置，5-摄像头装置，6-扬声器，7-第一呼叫按钮，8-第二呼叫按钮，9-通信装置，10-主控装置，11-电源装置，101-第一支架，102-第二支架，103-镜框，104-镜片。

具体实施方式：

如图1、图2、图3所示，本实用新型的一种精确定位的智能眼镜，包括：

镜架主体1，所述镜架主体1包括第一支架101、第二支架102和镜框103，所述镜框103的第一端与所述第一支架101连接，所述镜框103的第二端与所述第二支架102连接，所述镜框103上设置有对称的两个镜片104。本实施例中，所述镜片104为近视镜片或远视镜片或太阳能镜片。

显示装置2，所述显示装置2可拆卸的设置在所述镜框103上，所述显示装置2内设置有地图模块和语音模块。

第一定位装置3，所述第一定位装置3为GPS定位装置，所述第一定位装置3设置在所述第一支架101内，所述第一定位装置3与所述显示装置2中的地图模块连接。

第二定位装置4，所述第二定位装置4为北斗定位装置，所述第二定位装置4设置在所述第二支架102内，所述第二定位装置4与所述显示装置2中的地图模块连接。

摄像头装置5，所述摄像头装置5设置在所述镜框103上，所述摄像头装置5与所述显示装置2连接。本实施例中，所述摄像头装置5为微型摄像头。

扬声器6，所述扬声器6设置在所述第一支架101上，所述扬声器6与所述显示装置2中的语音模块连接。

第一呼叫按钮7，所述第一呼叫按钮7为电话呼叫按钮，所述第一呼叫按钮7设置在所述第一支架101的外侧面。

第二呼叫按钮8，所述第二呼叫按钮8为报警按钮，所述第二呼叫按钮8设置在所述第一支架101的外侧面。

通信装置9，所述通信装置9设置在所述第二支架102内，所述第一定位装置3、所述第二定位装置4通过所述通信装置9向外部终端设备发送定位信息，所述摄像头装置5通过所述通信装置9向外部终端设备发送图像信息。本实施例中，所述通信装置9为蓝牙通信装置或GPRS通信装置或Wi-Fi通信装置。

主控装置10，所述主控装置10设置在所述第二支架102内，所述主控装置10分别与所述显示装置2、所述第一定位装置3、所述第二定位装置4、所述摄像头装置5、所述扬声器6、所述第一呼叫按钮7、所述第二呼叫按钮8、所述通信装置9连接。

电源装置11，所述电源装置11设置在所述第二支架102内，所述电源装置11分别与所述显示装置2、所述第一定位装置3、所述第二定位装置4、所述摄像头装置5、所述扬声器6、所述第一呼叫按钮7、所述第二呼叫按钮8、所述通信装置9、所述主控装置10连接。所述电源装置11为可充电锂离子电池。

本实施例所述的一种精确定位的智能眼镜，包括：镜架主体、显示装置、第一定位装置、第二定位装置、摄像头装置、扬声器、第一呼叫按钮、第二呼叫按钮、通信装置、主控装置。其通过设置GPS定位装置和北斗定位装置，通过两个定位装置进行定位，提高了定位的精确度，能够准确的获取位置信息，精确度高，可靠度高；其通过设置显示装置和扬声器，将定位装置与显示装置结合，可以通过显示装置上的地图导航信息查找路线，并通过扬声器进行语音提示，导航方便快捷；其通过设置第一呼叫按钮、第二呼叫按钮进行呼叫，在危急情况下可以进行呼叫熟人或者报警，保证了户外安全。本装置结构简单、操作方便、实用性好、安全可靠。

显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本实用新型创造的保护范围之中。
