一种便携式音乐指挥棒的制作方法

本实用新型涉及音乐器材技术领域，具体是一种便携式音乐指挥棒。

背景技术：

音乐指挥棒是大多数指挥者的必备，它帮助增加指挥者的表现力，并起到节拍器等许多功能，其是音乐教师、指挥家的必备工具之一。目前，指挥棒包括手柄和帮体，棒体为细长杆，使得其使用携带不方便。

技术实现要素：

本实用新型所要提供的是一种便携式音乐指挥棒。

为解决上述技术问题，本实用新型提供以下技术方案：一种便携式音乐指挥棒，包括均为空心的第一伸缩杆、第二伸缩杆和手柄，第一伸缩杆套装在第二伸缩杆内，第二伸缩杆套装在手柄内，第一伸缩杆前端设置有激光灯，激光灯通过开关连接有蓄电池，蓄电池设置于第一伸缩杆内，开关设置于手柄表面，手柄表面设置有手带，手柄后部内腔内匹配设置有活动挡板，活动挡板后部设置有粉笔，活动挡板连接有推杆，推杆从手柄表面的开口槽穿出手柄外。

优化的，所述蓄电池为可充电锂电池。

优化的，所述手柄表面还设置有USB接口，USB接口与蓄电池相连。

优化的，所述手带的中部设置有魔术贴。

本实用新型与现有技术相比具有的有益效果是：本实用新型为伸缩式设置，且手柄上设置手带，便于携带；通过推动推杆，推杆沿开口槽带动活动挡板和粉笔，需要粉笔写字时，通过推杆将粉笔推出，激光灯的设置使得本实用还可用作激光教鞭，功能多样化。

附图说明

图1为本实用新型的立体结构示意图；

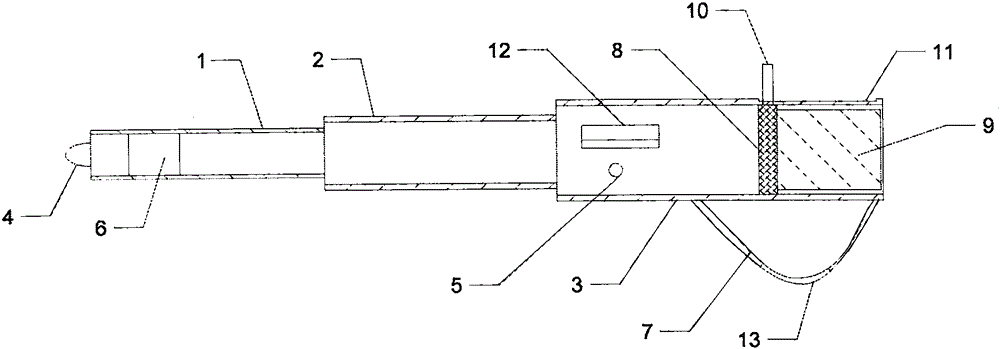

图2为本实用新型的剖视结构示意图；

图3为粉笔推出时结构示意图。

图中标号为：1-第一伸缩杆、2-第二伸缩杆、3-手柄、4-激光灯、5-开关、6-蓄电池、7-手带、8-活动挡板、9-粉笔、10-推杆、11-开口槽、12-USB接口、13-魔术贴。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

在本实用新型的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照附图可知，一种便携式音乐指挥棒，包括均为空心的第一伸缩杆1、第二伸缩杆2和手柄3，第一伸缩杆1套装在第二伸缩杆2内，第二伸缩杆2套装在手柄3内，第一伸缩杆1前端设置有激光灯4，激光灯4通过开关5连接有蓄电池6，蓄电池6设置于第一伸缩杆1内，开关5设置于手柄3表面，手柄3表面设置有手带7，手柄3后部内腔内匹配设置有活动挡板8，活动挡板8后部设置有粉笔9，活动挡板8连接有推杆10，推杆10从手柄3表面的开口槽11穿出手柄3外。

本实用新型为伸缩式设置，且手柄3上设置手带7，便于携带；通过推动推杆10，推杆10沿开口槽11带动活动挡板8和粉笔9，需要粉笔9写字时，通过推杆10将粉笔9推出，激光灯4的设置使得本实用还可用作激光教鞭，功能多样化。

实施例中，所述蓄电池6为可充电锂电池。

实施例中，所述手柄3表面还设置有USB接口12，USB接口12与蓄电池6相连。

实施例中，所述手带7的中部设置有魔术贴13；用于调节手带7的松紧度。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
