古筝演奏支撑架的制作方法

本实用新型涉及一种乐器配件，尤其涉及一种古筝演奏支撑架。

背景技术：

古筝是中国传统乐器的一种，古筝的琴声悠扬，受到很多人的青睐，也吸引了很多国外友人参与学习。现有技术的古筝支撑架体积大，大多为木质结构，不能折叠，携带很不方便。

技术实现要素：

本实用新型的目的：提供一种古筝演奏支撑架，结构简单，使用方便，成本低。

为了实现上述目的，本实用新型的技术方案是：

一种古筝演奏支撑架，包括两组对称设置并相互连接的支撑架组件构成，每组所述的支撑架组件包括支撑架本体、三根第一支撑柱、三根第二支撑柱、三个防滑底垫、第一连接杆、第二连接杆、第一球轴、第一乐谱支撑杆、第二球轴、第二乐谱支撑杆、乐谱支架板及乐谱支撑条；所述的支撑架本体的两端端部上翘，所述的三根第一支撑柱的上端分别通过转动连轴连接在所述的支撑架本体上，位于所述的支撑架本体的内侧两端及外侧中部，所述的三根第一支撑柱的下端分别与所述的三根第二支撑柱对应插接，构成伸缩三脚架结构，所述的三个防滑底垫分别对应设置在所述的三根第二支撑柱的下端；所述的第一连接杆的一端与所述的第二连接杆的一端同轴插接，其中一组所述的支撑架组件的第一连接杆的另一端与所述的支撑架本体的内侧中部连接，另一组所述的支撑架组件的第二连接杆的另一端与所述的支撑架本体的内侧中部连接，其中一组所述的支撑架组件的第二连接杆的另一端与另一组所述的支撑架组件的第一连接杆的另一端适配插接；所述的第一乐谱支撑杆的一端与所述的第一球轴与其中一组所述的支撑架组件的一端连接，所述的第一乐谱支撑杆绕所述的第一球轴转动，所述的第二乐谱支撑杆的一端通过所述的第二球轴与所述的第一乐谱支撑杆的另一端连接，所述的第二乐谱支撑杆绕所述的第二球轴转动；所述的乐谱支架板连接在所述的第二乐谱支撑杆的另一端，所述的乐谱支撑条沿所述的乐谱支架板的底部边缘处设置。

上述的古筝演奏支撑架，其中，所述的两组支撑架组件的支撑架本体上设有防滑条，位于所述的支撑架本体的顶部凹陷处。

上述的古筝演奏支撑架，其中，分别与所述的两组支撑架组件的支撑架本体连接的第一连接杆或第二连接杆上分别连接有一对对称设置的插接支撑杆，所述的插接支撑杆的另一端分别与位于内侧的两根所述的第一支撑柱活动插接。

上述的古筝演奏支撑架，其中，所述的乐谱支架板上设有一对对称设置的弹力夹条，所述的一对弹力夹条从所述的乐谱支撑条向上延伸。

上述的古筝演奏支撑架，其中，所述的乐谱支架板上设有一对对称设置的弹力夹条，所述的一对弹力夹条从所述的乐谱支撑条向上延伸。

本实用新型能用于古筝演奏时对古筝稳定的支撑，可折叠，体积小，便于收纳和携带，自带乐谱架，演奏更自如。

附图说明

图1是本实用新型古筝演奏支撑架的支撑架组件的内侧视图。

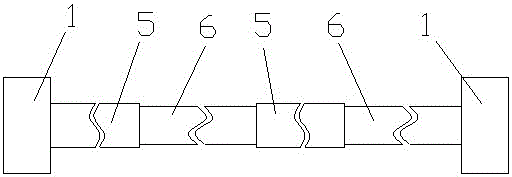

图2是本实用新型古筝演奏支撑架的两组支撑架组件的连接主视图。

具体实施方式

以下结合附图进一步说明本实用新型的实施例。

请参见附图1及附图2所示，一种古筝演奏支撑架，包括两组对称设置并相互连接的支撑架组件构成，每组所述的支撑架组件包括支撑架本体1、三根第一支撑柱2、三根第二支撑柱3、三个防滑底垫4、第一连接杆5、第二连接杆6、第一球轴7、第一乐谱支撑杆8、第二球轴9、第二乐谱支撑杆10、乐谱支架板11及乐谱支撑条12；所述的支撑架本体1的两端端部上翘，所述的三根第一支撑柱2的上端分别通过转动连轴连接在所述的支撑架本体1上，位于所述的支撑架本体1的内侧两端及外侧中部，所述的三根第一支撑柱2的下端分别与所述的三根第二支撑柱3对应插接，构成伸缩三脚架结构，所述的三个防滑底垫4分别对应设置在所述的三根第二支撑柱3的下端；所述的第一连接杆5的一端与所述的第二连接杆6的一端同轴插接，其中一组所述的支撑架组件的第一连接杆5的另一端与所述的支撑架本体1的内侧中部连接，另一组所述的支撑架组件的第二连接杆6的另一端与所述的支撑架本体1的内侧中部连接，其中一组所述的支撑架组件的第二连接杆6的另一端与另一组所述的支撑架组件的第一连接杆5的另一端适配插接；所述的第一乐谱支撑杆8的一端与所述的第一球轴7与其中一组所述的支撑架组件的一端连接，所述的第一乐谱支撑杆8绕所述的第一球轴7转动，所述的第二乐谱支撑杆10的一端通过所述的第二球轴9与所述的第一乐谱支撑杆8的另一端连接，所述的第二乐谱支撑杆10绕所述的第二球轴9转动；所述的乐谱支架板11连接在所述的第二乐谱支撑杆10的另一端，所述的乐谱支撑条12沿所述的乐谱支架板11的底部边缘处设置。

所述的两组支撑架组件的支撑架本体1上设有防滑条13，位于所述的支撑架本体1的顶部凹陷处，可起到防滑的作用，有助于保持对古筝的稳定支撑。

分别与所述的两组支撑架组件的支撑架本体1连接的第一连接杆5或第二连接杆6上分别连接有一对对称设置的插接支撑杆14，所述的插接支撑杆14的另一端分别与位于内侧的两根所述的第一支撑柱2活动插接，可提供进一步的支撑，提高承载能力，保持长时间的稳定。

所述的乐谱支架板11上设有一对对称设置的弹力夹条15，所述的一对弹力夹条15从所述的乐谱支撑条12向上延伸，可用于夹住乐谱，便于乐谱的翻阅。

所述的三根第一支撑柱2及三根第二支撑柱3上分别设有加强筋16，所述的加强筋16呈螺旋形环绕在所述的三根第一支撑柱2及三根第二支撑柱3的表面，可起到增加三根第一支撑柱2及三根第二支撑柱3的强度的作用。

使用时，将三根第一支撑柱2、三根第二支撑柱3分别向内侧和外侧展开并伸展，水平支撑支撑架本体1，并通过三个防滑底垫4防止底部打滑，两组支撑架组件通过第一连接杆5、第二连接杆6插接在一起；古筝架设在两组支撑架组件的凹陷部内，古筝乐谱可置于乐谱支架板11上，通过第一球轴7、第一乐谱支撑杆8、第二球轴9、第二乐谱支撑杆10自由调节乐谱支架板11的位置和角度，便于乐谱的翻阅，乐谱支撑条12可防止乐谱滑落。

在本实用新型的描述中，需要理解的是，术语“两端”、“端部”、“上端”、“内侧”、“外侧”、“中部”、“上”、“下端”、“同轴”、“一端”、“另一端”、“底部”、“边缘”、“顶部”、“表面”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“插接”、“连接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

综上所述，本实用新型能用于古筝演奏时对古筝稳定的支撑，可折叠，体积小，便于收纳和携带，自带乐谱架，演奏更自如。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构变换，或直接或间接运用附属在其他相关产品的技术领域，均同理包括在本实用新型的专利保护范围内。
