双色智能控制LED隧道灯的制作方法

本实用新型涉及一种智能隧道灯，尤其涉及一种双色智能控制LED隧道灯。

背景技术：

现今社会资源的合理利用已突显重要。LED灯具有节能、环保等优势，在灯具产业的发展成为主要趋势。而现如今大多数的LED隧道灯都不具有双色智能控制的功能。如何提高LED隧道灯的工作效率及更减少能耗是至关重要的。

技术实现要素：

本实用新型解决上述现有技术存在的缺陷和不足，提供了一种能自动切换色调，且精度高、效率高、节能效果好，即减少了频闪，又延长了LED使用寿命的双色智能控制LED隧道灯。

本实用新型的技术方案：一种双色智能控制LED隧道灯，包括外壳、灯罩和设置在外壳内的LED驱动装置、若干双色LED灯珠，所述外壳内还固定有时间控制器，所述时间控制器内插有设置好时间的植入芯片，所述LED驱动装置为电子变压器装置，所述LED驱动装置电源输入端与220V市电输入端连接，所述时间控制器的输入端通过信号线与LED驱动装置连接，所述时间控制器的输出端通过电源线与双色LED灯珠连接，所述外壳上还设有穿设连接时间控制器和市电的电源线的穿线孔。

本实用新型在外壳内增加了带植入芯片的时间控制器，同时将普通LED隧道灯的LED驱动装置改进为电子变压器装置，使得其可以运用时间控制器来控制LED隧道灯具的亮灯方式，时间控制器接收到植入芯片的动作信号后，控制LED驱动装置工作，LED驱动装置接受到相应的工作指令后，输出相应的电能参数，精度高、效率高、节能效果好，即减少了频闪，又延长了LED的使用寿命。

穿线孔的设置，方便穿设时间控制器与市电连接的电源线，使得其线路布局紧凑合理。

优选地，所述外壳上固定有方形LED灯板（样板可以定制），所述双色LED灯珠间隔设置在方形LED灯板上，所述方形LED灯板上设有灯板电源输入端，所述LED驱动装置通过电源线与灯板电源输入端连接，所述方形LED灯板上设有配合双色LED灯珠的透镜。

该种结构使得其美观大方，而且便于双色LED灯珠的安装，更加便于双色LED灯珠与LED驱动装置的连接；该种结构还使得其光线具备发散或者聚拢的效果。

优选地，所述时间控制器、LED驱动装置和方形LED灯板上均设有直径为3mm的螺丝孔，所述外壳上还设有外壳安装条。

时间控制器和LED驱动装置均通过直径为3mm的螺丝孔配上螺丝固定在外壳上，结构紧凑牢固；外壳通过外壳安装条安装在墙壁上，安装牢靠。

优选地，所述时间控制器为可调节电压来控制LED驱动装置工作电压的开关，所述方形LED灯板侧壁上设有散热片，所述散热片为铝质散热片，所述灯罩为透明灯罩。

该种结构使得其根据光线强弱控制LED驱动装置是否接通以及识别是否有无人员路过或者周围的声音分贝大小控制LED驱动器进行功率切换更加精确，同时还能提高灯具的散热性。

优选地，所述时间控制器与方形LED灯板连接的电源线为四根，所述时间控制器与LED驱动装置之间的信号线为两根。

该种连接方式使得时间控制器与LED驱动装置的信号传送更加稳定可靠，也使得LED驱动装置对双色LED灯珠的输电和控制更加稳定可靠。

优选地，所述双色LED灯珠为包含白色调和暖色调的LED灯珠。

使得其可以根据工作环境自动调节双色LED灯珠的色调，扩大适用范围，更加满足人们的需求。

本实用新型主要适用于各种隧道；本实用新型在外壳内增加了带植入芯片的时间控制器，同时将普通LED隧道灯的LED驱动装置改进为电子变压器装置，使得其可以运用时间控制器来控制LED隧道灯具的亮灯方式，时间控制器接收到植入芯片的动作信号后，控制LED驱动装置工作，LED驱动装置接受到相应的工作指令后，输出相应的电能参数，精度高、效率高、节能效果好，即减少了频闪，又延长了LED的使用寿命。

附图说明

图1为本实用新型的平面结构示意图；

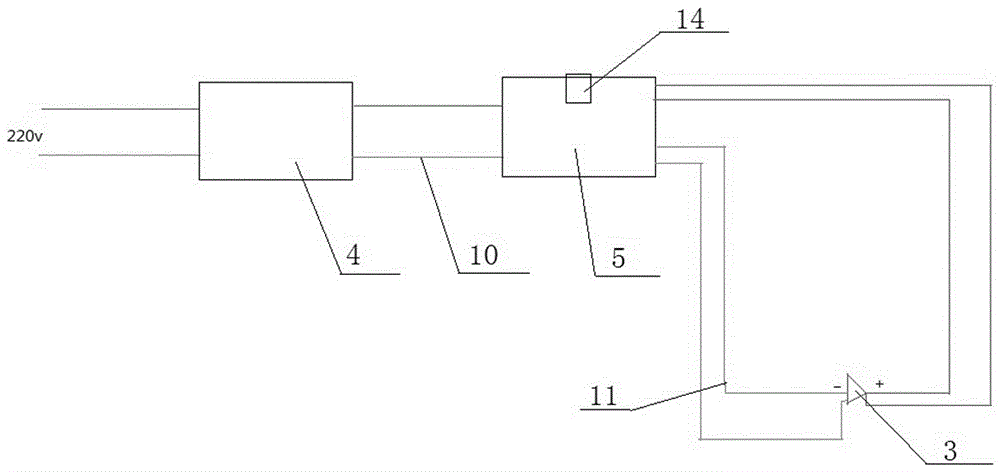

图2为本实用新型的电路连接示意图。

图中1.外壳，2.方形LED灯板，3.双色LED灯珠，4.LED驱动装置，5.时间控制器，6.市电输入端，7.灯板电源输入端，8.散热片,9.透镜，10.信号线，11.电源线，12.穿线孔，13.直径为3mm的螺丝孔，14.设置好时间的植入芯片。

具体实施方式

下面结合附图和具体使用方法对本实用新型作进一步详细的说明，但并不是对本实用新型保护范围的限制。

如图1和2所示，一种双色智能控制LED隧道灯，包括外壳1、灯罩和设置在外壳1内的LED驱动装置4、若干双色LED灯珠3，外壳1内还固定有时间控制器5，时间控制器5内插有设置好时间的植入芯片14，LED驱动装置4为电子变压器装置，LED驱动装置4电源输入端与220V市电输入端6连接，时间控制器5的输入端通过信号线10与LED驱动装置4连接，时间控制器5的输出端通过电源线11与双色LED灯珠3连接，外壳1上还设有穿设连接时间控制器5和市电的电源线的穿线孔12。外壳1内还固定有方形LED灯板2，双色LED灯珠3间隔设置在方形LED灯板2上，方形LED灯板3上设有灯板电源输入端7，LED驱动装置4通过电源线11与灯板电源输入端7连接，方形LED灯板2上设有配合双色LED灯珠3的透镜9。时间控制器5、LED驱动装置4和方形LED灯板2上均设有直径为3mm的螺丝孔13，外壳1上还设有外壳安装条。时间控制器5为可控制LED驱动装置4工作电压的控制器，方形LED灯板2侧壁上设有散热片8，散热片8为铝质散热片，灯罩为透明灯罩。时间控制器5与方形LED灯板2连接的电源线11为四根，时间控制器5与LED驱动装置4之间的信号线10为两根。双色LED灯珠3为包含白色调和暖色调的LED灯珠。

本实用新型中的时间控制器和设置好时间的植入芯片为市面采购的常规部件，故不作细述。

本实用新型运用时间控制器来控制LED隧道灯具的亮灯方式。时间控制器得到设置好时间的植入芯片的工作指令后，控制LED驱动装置工作，LED驱动装置检查到工作电压，输出相应的电能参数，高精度、高效率，即减少了频闪，又延长了LED的使用寿命。从而有效的利用了资源，真正的达到了节能减排的目的，有效地保护了LED隧道灯。
