一种平台灯的制作方法

本实用新型涉及灯具技术领域，具体涉及一种平台灯。

背景技术：

随着工业技术的发展，人们对于灯具的使用的要求也越来越高，其中平台灯作为一种常用的灯具，在人们的日常生活中经常需要得到使用，但现有的平台灯，其散热效果往往不佳，在长期使用过程中，由于热量不容易散发出来，从而使平台灯发热发烫，最终容易出现平台灯故障发生。

技术实现要素：

为了解决现有技术的不足，本实用新型的提供了一种平台灯。

本实用新型采用的技术解决方案是： 一种平台灯，包括底壳，所述的底壳上端设有灯罩，所述的灯罩通过前盖安装在底壳上，所述的底壳的底部还设有尾盖，所述的底壳内部设有电源，所述的底壳上设有基座，所述的基座上设有铝基板，所述的铝基板上设有led灯，所述的基座中间向上延伸有凸台，所述的凸台中间设有散热通道，所述的灯罩顶部设有散热口，所述的散热通道与散热口贯通，所述的散热通道内沿散热通道的轴向方向上设有若干散热片，所述的散热片延伸至散热通道顶部。

所述的散热片沿基座延伸形成固定端，所述的底壳上设有限位槽，所述的固定端与限位槽限位配合。

所述的基座、灯罩与前盖之间还设有外壳密封圈。

所述的电源上端的底壳向上延伸形成散热腔。

所述的灯罩的散热口处向下延伸有固定槽，所述的凸台前端插接在固定槽内。

所述的灯罩的散热口处还设有顶盖，所述的顶盖上设有若干散热孔，所述的顶盖通过螺丝固定在凸台顶端。

所述的顶盖的底部设有密封槽，所述的密封槽内设有顶盖密封圈，所述的顶盖密封圈与顶盖、灯罩和凸台之间挤压密封配合。

所述的尾盖上设有插接部，所述的尾盖的插接部插接在底壳通过螺丝固定连接。

所述的底壳的底部沿径向方向上设有若干散热筋。

本实用新型的有益效果是：本实用新型提供了一种平台灯，包括底壳，底壳上端设有灯罩灯罩通过前盖安装在底壳上，底壳的底部还设有尾盖，底壳上设有基座，通过在基座中间向上延伸设置凸台，凸台中间设有散热通道，散热通道内沿散热通道的轴向方向设置散热片，通过这种烟囱式散热通道，使平台灯整灯散热效果优良，在长期使用过程中，热量容易散发出来，不易发热发烫，最终减少平台灯故障的发生。

附图说明

图1为本实用新型结构示意图。

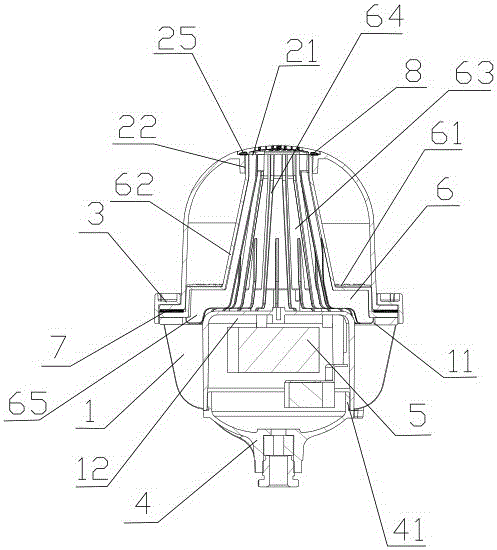

图2为本实用新型剖面结构示意图。

图中1-底壳，2-灯罩，3-前盖，4-尾盖， 5-电源，6-基座，7-外壳密封圈，8-顶盖密封圈，11-限位槽，12-散热腔，13-散热筋，21-散热口，22-固定槽，23-顶盖，24-散热孔，25-密封槽，41-插接部，61-铝基板，62-凸台，63-散热通道，64-散热片，65-固定端。

具体实施方式

现结合图1、图2对本实用新型进行进一步说明，一种平台灯，包括底壳1，所述的底壳1上端设有灯罩2，所述的灯罩2通过前盖3安装在底壳1上，所述的底壳1的底部还设有尾盖4，所述的底壳1内部设有电源5，所述的底壳1上设有基座6，所述的基座6上设有铝基板61，所述的铝基板61上设有led灯，所述的基座6中间向上延伸有凸台62，所述的凸台62中间设有散热通道63，所述的灯罩2顶部设有散热口21，所述的散热通道63与散热口21贯通，所述的灯罩2的散热口21处向下延伸有固定槽22，所述的凸台62前端插接在固定槽22内。所述的灯罩2的散热口21处还设有顶盖23，所述的顶盖23上设有若干散热孔24，所述的顶盖23通过螺丝固定在凸台62顶端。所述的散热通道63内沿散热通道63的轴向方向上设有若干散热片64，所述的散热片64延伸至散热通道63顶部。所述的散热片64沿基座6延伸形成固定端65，所述的底壳1上设有限位槽11，所述的固定端65与限位槽11限位配合。本实用新型通过在基座6中间向上延伸设置凸台62，凸台62中间设有散热通道63，散热通道63内沿散热通道63的轴向方向设置散热片64，通过这种烟囱式散热通道，使平台灯整灯散热效果优良，在长期使用过程中，热量容易散发出来，不易发热发烫，最终减少平台灯故障的发生。

所述的基座6、灯罩2与前盖3之间还设有外壳密封圈7。

所述的电源5上端的底壳1向上延伸形成散热腔12。

所述的顶盖23的底部设有密封槽25，所述的密封槽25内设有顶盖密封圈8，所述的顶盖密封圈8与顶盖23、灯罩2和凸台62之间挤压密封配合。

所述的尾盖4上设有插接部41，所述的尾盖4的插接部41插接在底壳1通过螺丝固定连接。

所述的底壳1的底部沿径向方向上设有若干散热筋13。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
