直下式背光模组及显示设备的制作方法

本实用新型涉及背光模组的技术领域，尤其涉及一种直下式背光模组及显示设备。

背景技术：

随着显示技术的日益发展，消费者对显示设备外观的要求也是越来越高。目前的直下式背光模组也走向了薄型化，以及UHD(Ultra High Definition，超高清)玻璃的普及化，这样，背光就需要提高辉度，使得灯珠的数量也逐渐变多，从而导致背光模组中最外侧的灯珠和白色反射片边缘的距离被拉近，如此，灯珠发出的光线经过白色反射片坡度的反射后，导致模组左右两侧边缘有明显的亮边现象，另外，背光的九点均匀性也会降低。

技术实现要素：

本实用新型的目的在于提供一种直下式背光模组及显示设备，旨在解决现有技术中，直下式背光模组的左右两侧边缘容易出现明显亮边现象的问题。

本实用新型实施例提供了一种直下式背光模组，包括背光基板，呈矩阵状均匀分布于所述背光基板上的多个LED灯珠，以及设置于所述背光基板上并覆盖所述多个LED灯珠的白色反射片，所述直下式背光模组还包括黑色绝缘片，所述黑色绝缘片固定于所述白色反射片的边缘。

进一步地，所述白色反射片的边缘固定有多个所述黑色绝缘片，且多个所述黑色绝缘片与靠近于所述白色反射片边缘的多个LED灯珠一一对应。

优选地，所述黑色绝缘片为黑色绝缘胶布。

本实用新型实施例还提供了一种显示设备，包括直下式背光模组，所述直下式背光模组包括背光基板，呈矩阵状均匀分布于所述背光基板上的多个LED灯珠，以及设置于所述背光基板上并覆盖所述多个LED灯珠的白色反射片，所述直下式背光模组还包括黑色绝缘片，所述黑色绝缘片固定于所述白色反射片的边缘。

进一步地，所述白色反射片的边缘固定有多个所述黑色绝缘片，且多个所述黑色绝缘片与靠近于所述白色反射片边缘的多个LED灯珠一一对应。

优选地，所述黑色绝缘片为黑色绝缘胶布。

基于上述技术方案，本实用新型实施例提出的直下式背光模组及显示设备，通过在白色反射片的边缘固定黑色绝缘片，并通过黑色绝缘片吸收靠近白色反射片边缘的LED灯珠发出的光线，从而减少白色反射片边缘对光线的反射，进而避免了白色反射片边缘出现亮边现象，提升了显示设备的背光效果。

附图说明

图1为本实用新型实施例提出的直下式背光模组的局部透视结构示意图；

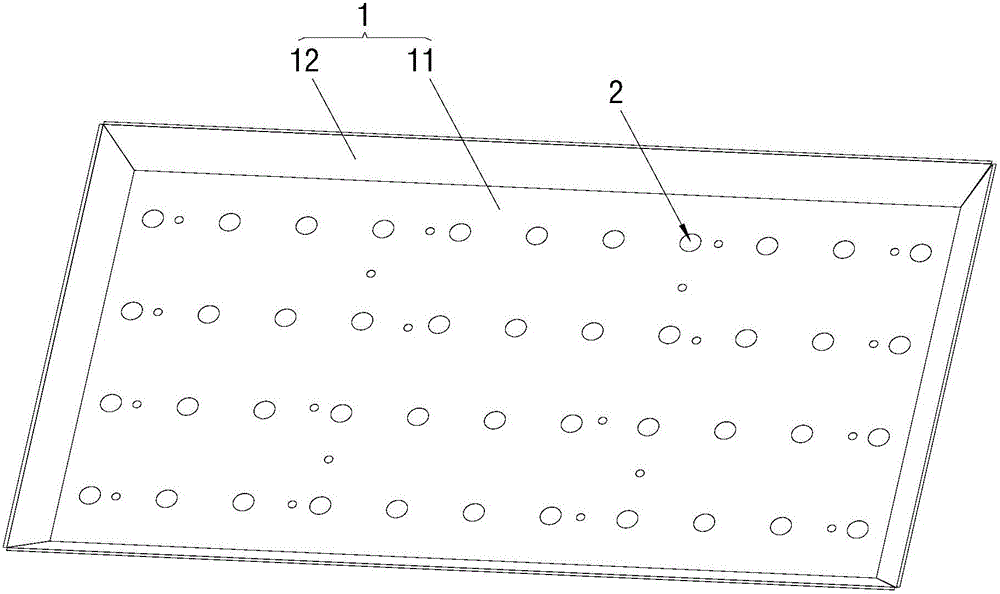

图2为本实用新型实施例中的背光基板装配LED灯珠的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

需要说明的是，当元件被称为“固定于”或“设置于”另一个元件，它可以直接在另一个元件上或可能同时存在居中元件。当一个元件被称为是“连接于”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。

另外，还需要说明的是，本实用新型实施例中的左、右、上、下等方位用语，仅是互为相对概念或是以产品的正常使用状态为参考的，而不应该认为是具有限制性的。以下结合具体实施例对本实用新型的实现进行详细的描述。

如图1至图2所示，本实用新型实施例提出了一种直下式背光模组，该模组可包括背光基板1、多个LED灯珠2以及白色反射片3，其中，多个LED灯珠2呈矩阵状均匀分布于背光基板1内表面上，另外，白色反射片3盖设在背光基板1上，且该白色反射片3将背光基板1内表面上的多个LED灯珠2覆盖。值得注意的是，该直下式背光模组还包括能够吸收白光的黑色绝缘片4，该黑色绝缘片4固定在白色反射片3的边缘。这里，当直下式背光模组工作时，靠近白色反射片3边缘的LED灯珠2发出的光线，部分被固定在白色反射片3边缘的黑色绝缘片4吸收，这样，减少白色反射片3边缘对光线的反射，从而避免了白色反射片3的边缘出现亮边现象。

如上所述，本实用新型实施例提出的直下式背光模组，通过在其白色反射片3的边缘固定黑色绝缘片4，并通过黑色绝缘片4吸收靠近白色反射片3边缘的LED灯珠2发出的光线，从而减少白色反射片3边缘对光线的反射，进而避免了白色反射片3的边缘出现亮边现象，保证了背光的均匀性。

进一步地，在本实用新型的实施例中，上述背光基板1包括矩形的底板11，以及围合于底板11四周的围边12，此处，围边12相对于底板11倾斜设置，如此，倾斜设置的围边12围合于底板11四周形成盆状，这里，上述白色反射片3盖设在围边12上，其将盆状的背光基板1封盖；另外，上述多个LED灯珠2呈矩阵状均匀分布于底板11内表面上。当然，根据实际情况和需求，在本实用新型其他实施例中，背光基板1还可为其他结构形式，此处不作唯一限定。

进一步地，在本实用新型的实施例中，上述白色反射片3的边缘固定有多个黑色绝缘片4，且多个黑色绝缘片4与靠近于上述白色反射片3边缘的多个LED灯珠2一一对应。如此，通过多个黑色绝缘片4对应吸收光线，有效减少了白色反射片3边缘对光线的反射，保证了吸光效果。当然，根据实际情况和具体需求，在本实用新型的其他实施例中，还可在上述白色反射片3上固定覆盖其整个边缘的一个长条形黑色绝缘片4，此处不作唯一限定。

进一步地，在本实用新型的实施例中，上述黑色绝缘片4优选为黑色绝缘胶布。此处，黑色绝缘片4采用为黑色绝缘胶布，不仅可有效吸光，而且粘贴固定快速方便。当然，根据实际情况和具体需求，在本实用新型的其他实施例中，上述黑色绝缘片4还可为其他的黑色的绝缘件，此处不作唯一限定。

如图1至图2所示，本实用新型实施例还提出了一种显示设备，该显示设备可包括上述直下式背光模组。具体地，该直下式背光模组可包括背光基板1、多个LED灯珠2以及白色反射片3，其中，多个LED灯珠2呈矩阵状均匀分布于背光基板1内表面上，另外，白色反射片3盖设在背光基板1上，且该白色反射片3将背光基板1内表面上的多个LED灯珠2覆盖。值得注意的是，该直下式背光模组还包括能够吸收白光的黑色绝缘片4，该黑色绝缘片4固定在白色反射片3的边缘。这里，当直下式背光模组工作时，靠近白色反射片3边缘的LED灯珠2发出的光线，部分被固定在白色反射片3边缘的黑色绝缘片4吸收，这样，减少白色反射片3边缘对光线的反射，从而避免了白色反射片3的边缘出现亮边现象。当然，该显示设备还包括其他构件，此处不一一详述。

如上所述，本实用新型实施例提出的显示设备，其通过采用上述直下式背光模组，避免了亮边现象，有效保证了显示的背光效果。

本实施例中，上述白色反射片3的边缘固定有多个黑色绝缘片4，且多个黑色绝缘片4与靠近于上述白色反射片3边缘的多个LED灯珠2一一对应。如此，通过多个黑色绝缘片4对应吸收光线，有效减少了白色反射片3边缘对光线的反射，保证了吸光效果。当然，根据实际情况和具体需求，在本实用新型的其他实施例中，还可在上述白色反射片3上固定覆盖其整个边缘的一个长条形黑色绝缘片4，此处不作唯一限定。

本实施例中，上述黑色绝缘片4优选为黑色绝缘胶布。此处，该黑色绝缘片4采用为黑色绝缘胶布，不仅可有效吸光，而且粘贴固定快速方便。当然，根据实际情况和具体需求，在本实用新型的其他实施例中，上述黑色绝缘片4还可为其他的黑色的绝缘件，此处不作唯一限定。

以上所述实施例，仅为本实用新型具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到各种等效的修改、替换和改进等等，这些修改、替换和改进都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以权利要求的保护范围为准。
